Aperçu du produit

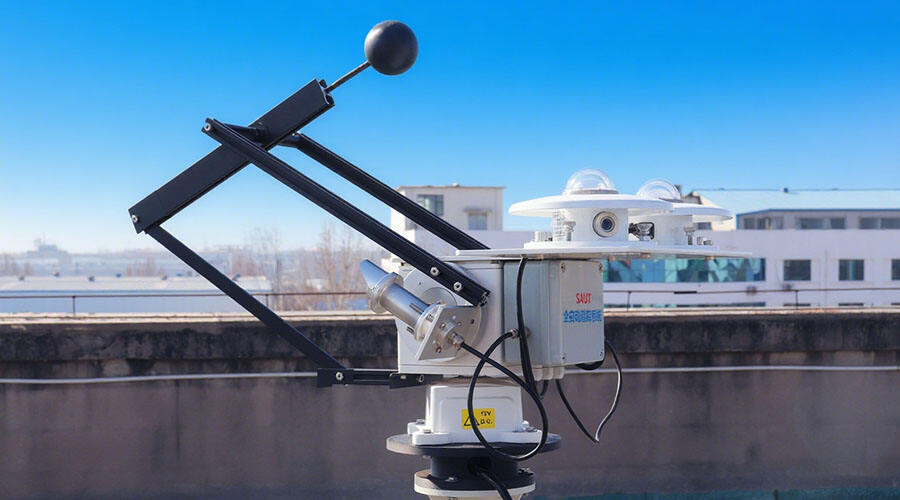

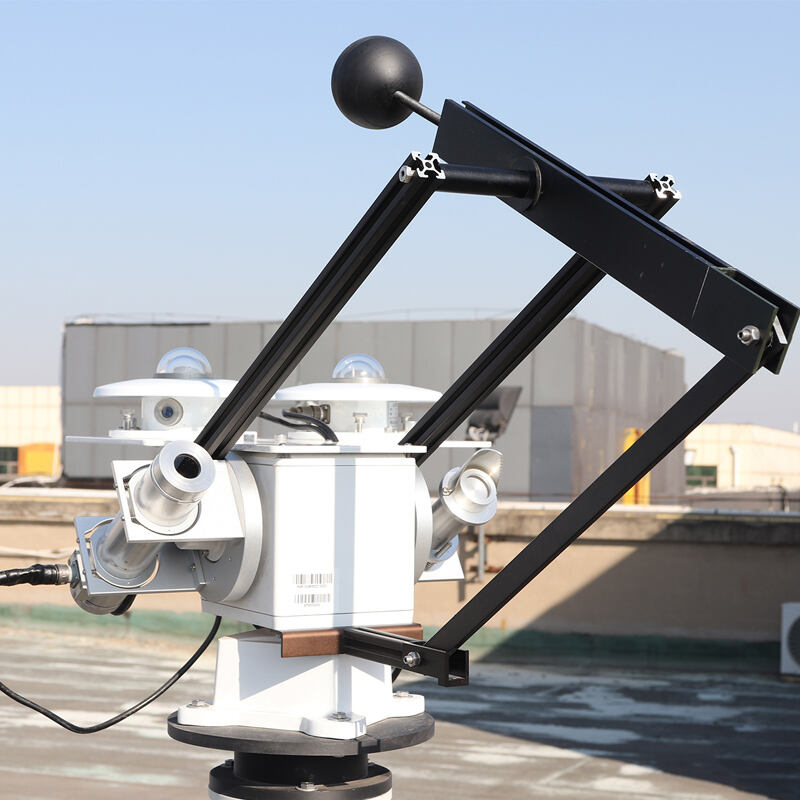

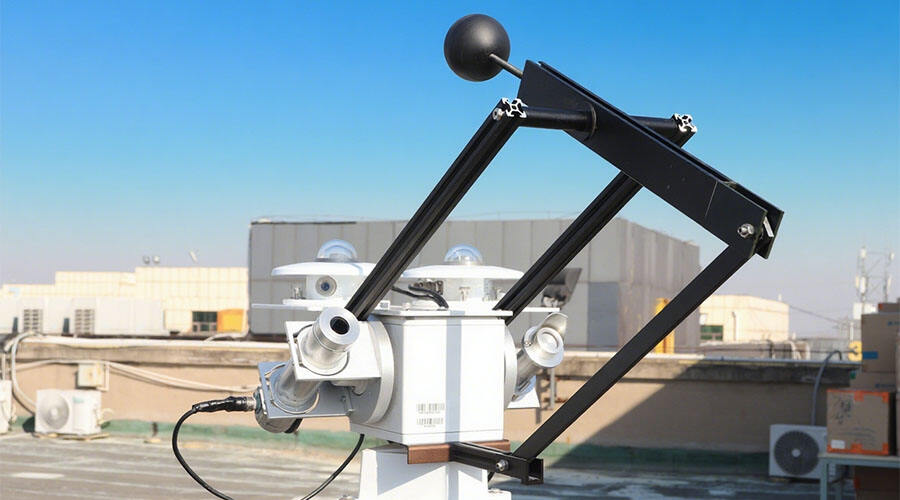

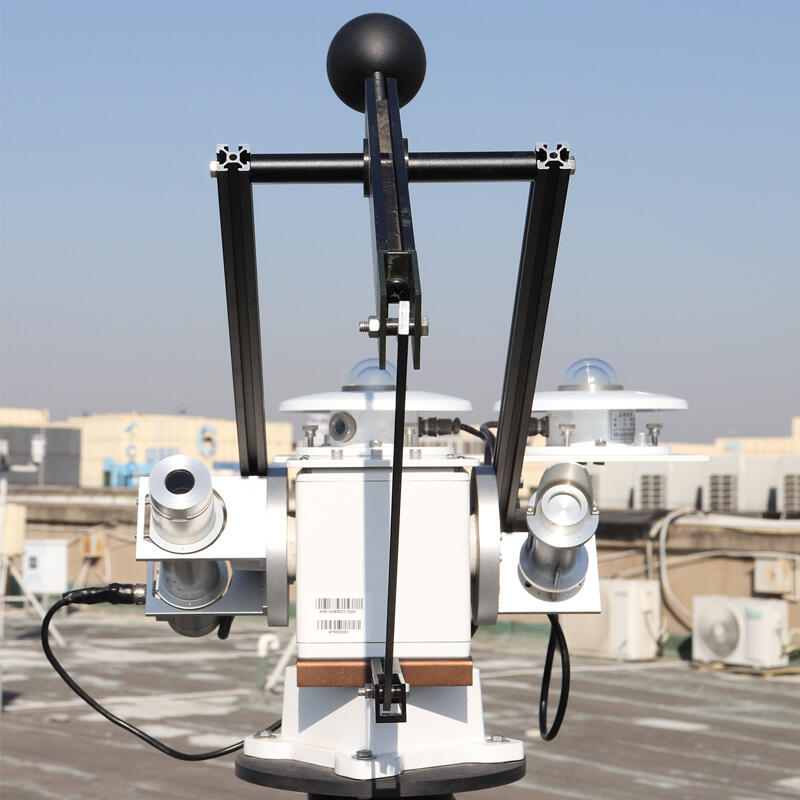

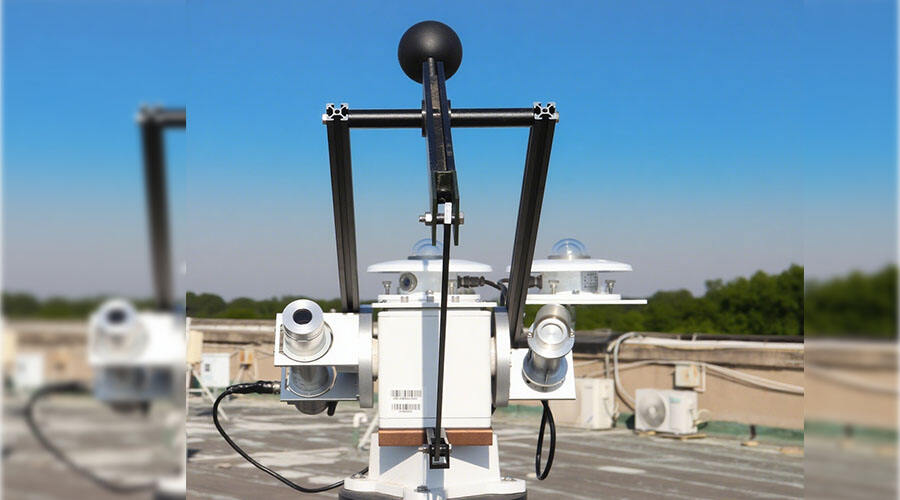

Le système d'alignement automatique solaire SAUT est une plateforme d'alignement automatique à deux axes, fonctionnant par tous les temps, conçue pour les instruments de surveillance du rayonnement solaire. Il est largement utilisé dans la surveillance solaire, l'essai des radiomètres, l'évaluation des performances photovoltaïques et l'observation météorologique. Le système intègre des modules récepteurs GPS afin d'obtenir les informations temporelles et géographiques, et combine des mécanismes d'entraînement efficaces pour permettre un suivi solaire automatique précis sur tout type de terrain, allant de l'équateur aux pôles.

Le système peut être équipé d'une variété de capteurs de radiation tels que des pyranomètres solaires, des radiomètres directs, des radiomètres diffus et des radiomètres à ondes longues. C'est un choix idéal pour la mise en place de stations de mesure du rayonnement solaire et de plateformes de surveillance photovoltaïque.

Caractéristiques techniques

Suivi automatique haute précision à double axe

Contrôle combiné de l'axe azimutal + axe de tangage, grande précision de suivi

Ajustement en temps réel des angles d'élévation et d'azimut afin de garantir que le trajet suivi reste aligné avec celui du soleil sans déviation

Commutation intelligente entre le suivi actif et passif

Tube suiveur lumineux intégrant un détecteur photoélectrique à quatre quadrants

Le suivi passif est utilisé lorsque l'intensité d'irradiation est suffisante, et bascule en mode de contrôle programmé lorsque l'intensité est faible

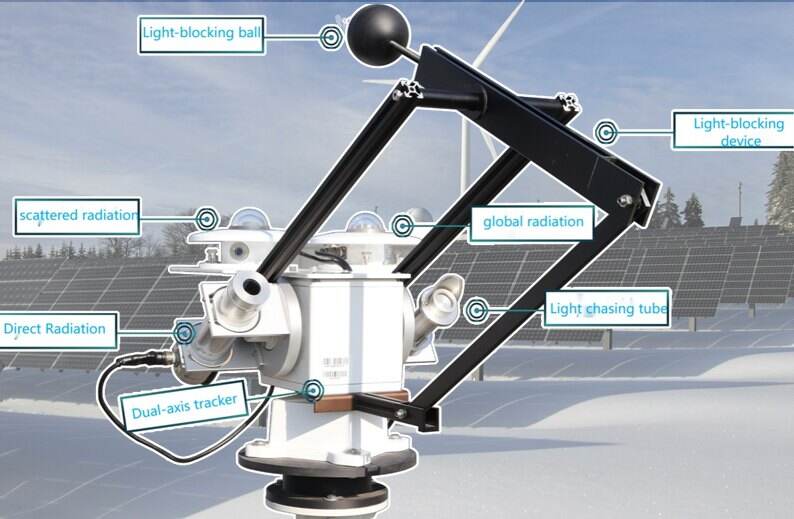

Plateforme d'installation multi-capteurs

La plateforme supérieure standard peut fixer deux pyranomètres

La bride latérale peut accueillir un radiomètre diffus

Dispositif intégré de pare-soleil permettant de bloquer automatiquement la lumière directe pour mesurer le rayonnement diffus ou les ondes longues

Stable et fiable, s'adapte aux conditions climatiques extrêmes

Large plage de température de fonctionnement, résistant au vent et à la corrosion, adapté au fonctionnement toute l'année

Paramètres principaux

Présentation du principe de mesure

Le système SAUT se compose d'une plateforme à suivi bi-axe + mécanisme d'occultation, et le processus de suivi est le suivant :

L'axe azimutal contrôle l'angle de la trajectoire du soleil ; l'axe d'inclinaison contrôle l'angle d'élévation

Le tube de suivi collecte le spot lumineux par l'intermédiaire de la structure mécanique et le convertit en un signal électrique

Le détecteur photoélectrique interne identifie en temps réel l'écart et commande le système pour ajuster la direction

Lorsque la lumière est insuffisante, le système bascule automatiquement vers un suivi contrôlé par programme basé sur la fonction temporelle

Grâce au dispositif pare-soleil, il peut automatiquement bloquer le radiomètre diffus et le radiomètre à ondes longues afin d'améliorer la précision des mesures de radiation

Scénarios d'application

Station de surveillance photovoltaïque solaire

Station météorologique d'observation des mesures de radiation

Plateforme d'essai de radiation dans la recherche scientifique

Ingénierie d'évaluation de la radiation atmosphérique et environnementale
