الأنبوب الضوئي XF-CT10 Pyrheliometer Pyrheliometer لقياس الإشعاع الشمسي المباشر
صُمم الأنبوب الضوئي XF-CT10 لقياس الإشعاع الشمسي المباشر لقياس الإشعاع العمودي على سطح الشمس والإشعاع المتناثر من نطاق ضيق من السماء المحيطة بالشمس. يتميز بتتبع الشمس التلقائي ويرصد مستويات الإشعاع الشمسي المباشر، ويعمل بجهد 12 فولت تيار مستمر. يُستخدم هذا الأنبوب الضوئي على نطاق واسع في محطات الطاقة الكهروضوئية ورصد الأرصاد الجوية وتقييم الموارد الشمسية وتجارب البحث العلمي للحصول على بيانات دقيقة للإشعاع الشمسي المباشر.
- الحساسية: 5-15 ميكروفولت/م²
- زمن الاستجابة: <أقل من 25 ثانية (99%)
- المقاومة الداخلية: 100 Ω تقريباً
- دقة التتبع: أقل من ± 1 درجة على مدار 24 ساعة
- مجال الرؤية: 4°
- الثبات السنوي: ± 1% (التغير في الحساسية على مدار عام واحد)
- نطاق درجة حرارة التشغيل: ± 45 درجة مئوية
السعر: $285
مقدمة
صُمم الأنبوب البصري XF-CT10 لمقياس البيريليومتر البصري لقياس الإشعاع المباشر والإشعاع المنتشر من الشمس، ويتميز بقدرة التتبع التلقائي للشمس. تم تصميم الجزء الداخلي من الأنبوب البصري بحواجز بصرية متعددة وزجاج كوارتز وكابل حراري، مما يقلل من آثار الانعكاس والاضطرابات الجوية مع الكشف بدقة عن شدة الإشعاع الشمسي. يحول الثرموبيل الحراري الطاقة الضوئية إلى إشارة كهربائية تتناسب مع شدة الإشعاع. يتم تشغيل آلية التتبع الأوتوماتيكية بواسطة محرك متدرج عالي الدقة يعمل بالتيار المستمر، مما يتيح الضبط الدقيق للزاوية الشمسية للقياس المستمر في جميع الأحوال الجوية.

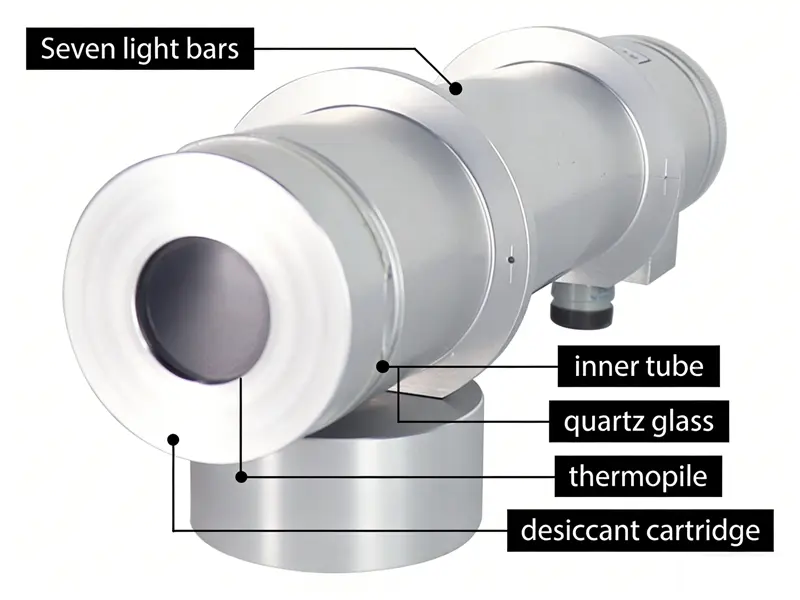

هيكل الأنبوب البصري لمقياس البيرهيلومتر الضوئي
- جسم الأنبوب الخفيف - يدعم الجهاز ويحميه، ويحافظ على بيئة داخلية جافة.
- شاشة ضوئية (7 طبقات) - يقلل من الانعكاسات والاضطرابات الهوائية، ويحدد فتحة القياس.
- الأنبوب الداخلي - يعزل الهواء بين الشاشة الضوئية والأنبوب الخارجي، مما يقلل من تداخل درجة الحرارة.
- لوح زجاج الكوارتز (JGS3) - ينقل الإشعاع الشمسي المباشر بأطوال موجية تتراوح بين 0.3 و3 ميكرومتر.
- مجموعة المستشعر الحراري - كابل حراري متعدد الوصلات سريع الاستجابة، ملفوف سلكي متعدد الوصلات. يتم طلاء الجانب المواجه للشمس بطلاء أسود لتكوين وصلة ساخنة، مما يخلق فرقًا في درجة الحرارة مع الوصلة الباردة على الجانب الآخر. وهذا يولد جهدًا كهربائيًا حراريًا يحول الطاقة الشمسية إلى إشارة كهربائية تتناسب مع شدة الإشعاع.
- خرطوشة مجففة - يمنع تكاثف الرطوبة داخل الأنبوب البصري.
- نظام التتبع التلقائي - يتضمن لوحة قاعدة، وحامل سمت، ومحرك، وحلقة انزلاق، وعلبة تروس دودية، ووحدة تحكم في المحرك. يعمل المحرك على تشغيل محرك متدرج تيار مستمر يتم التحكم فيه بواسطة متحكم دقيق لضبط زاوية الارتفاع الشمسي، مما يتيح التتبع التلقائي الدقيق.

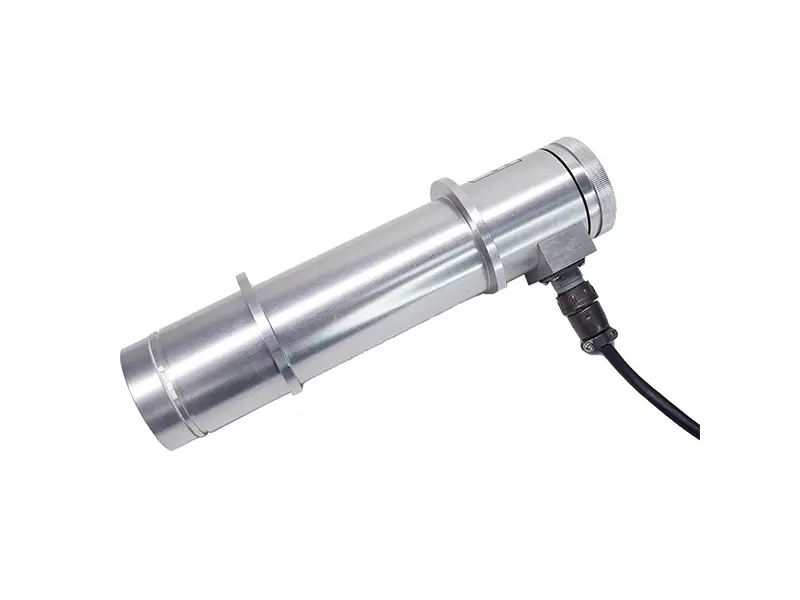

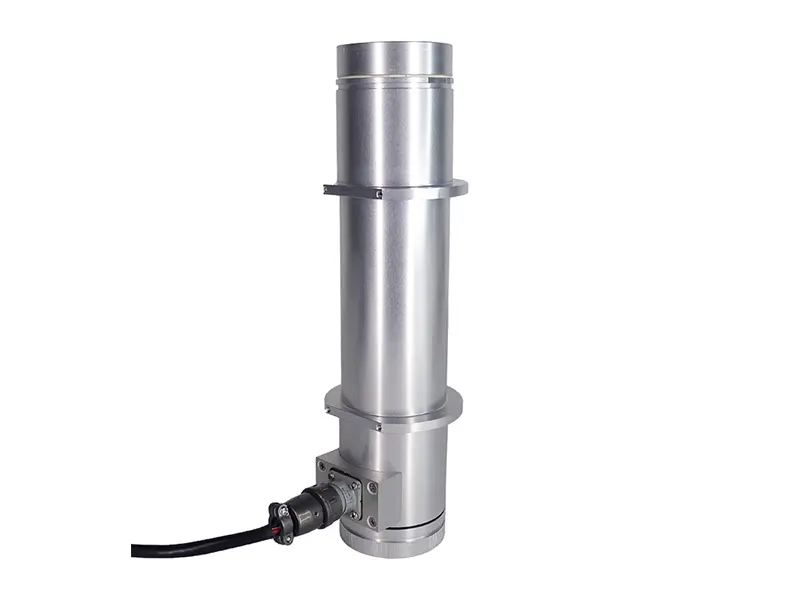

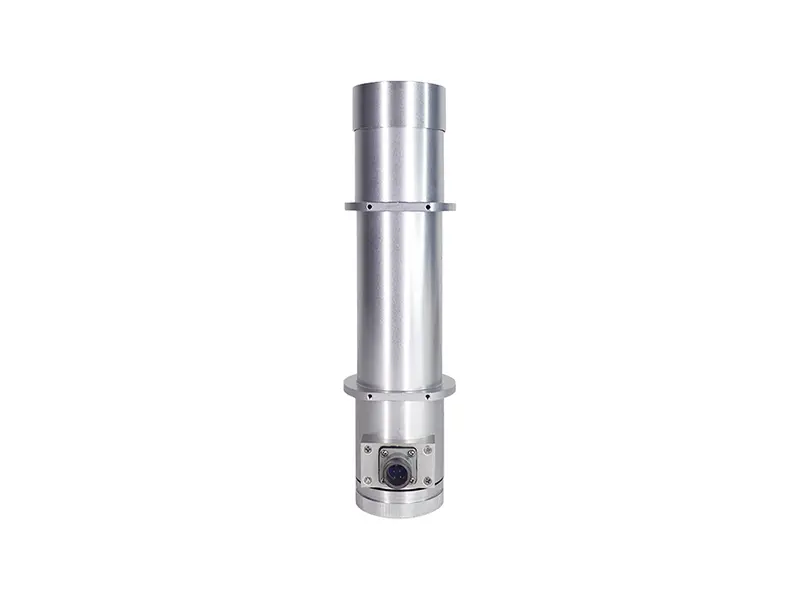

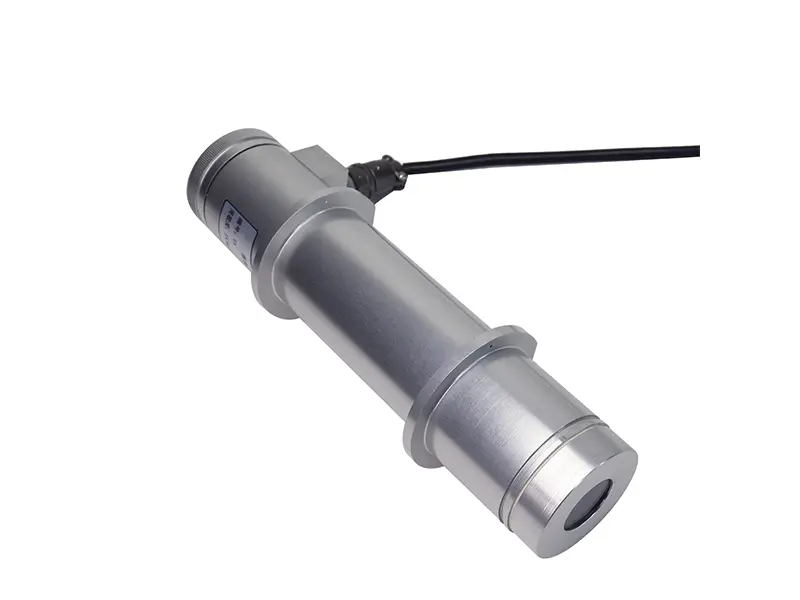

عرض التفاصيل

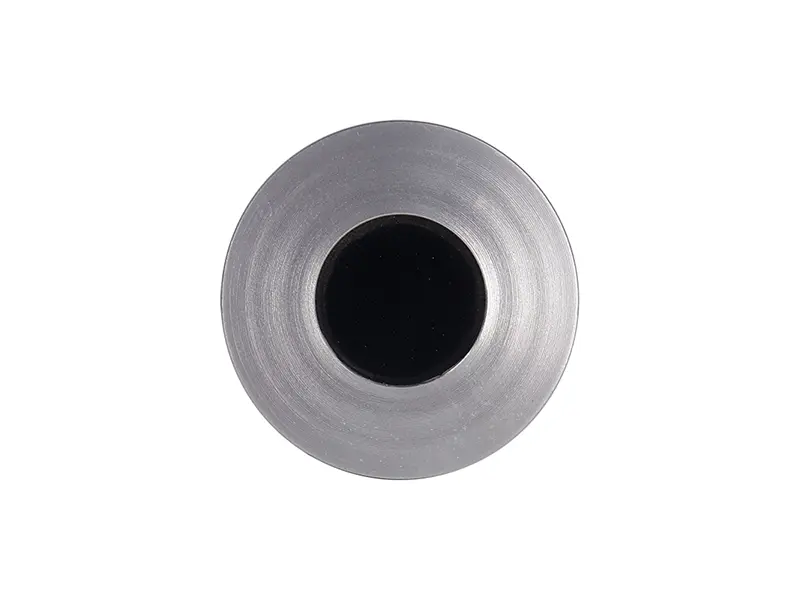

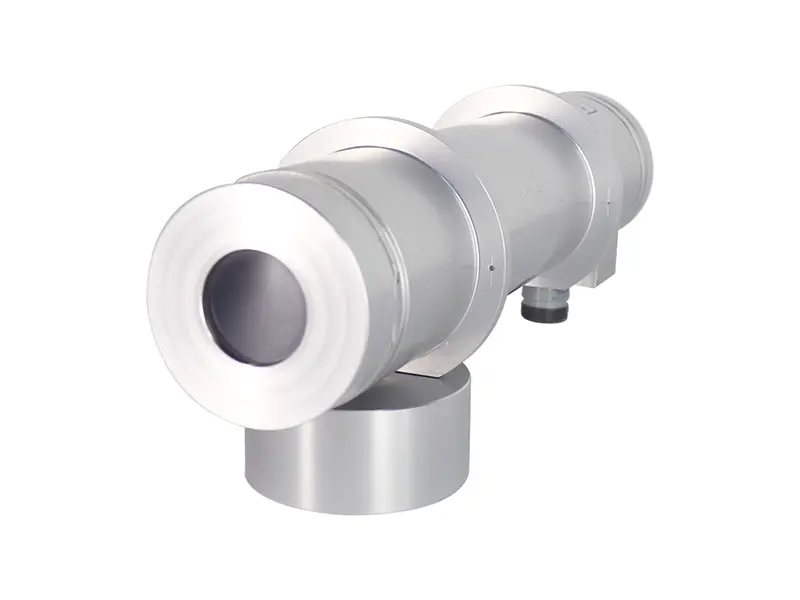

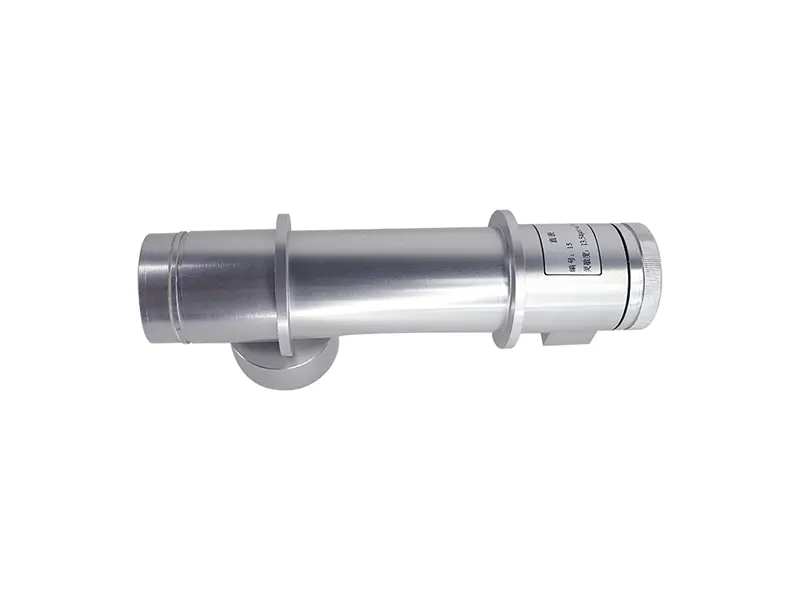

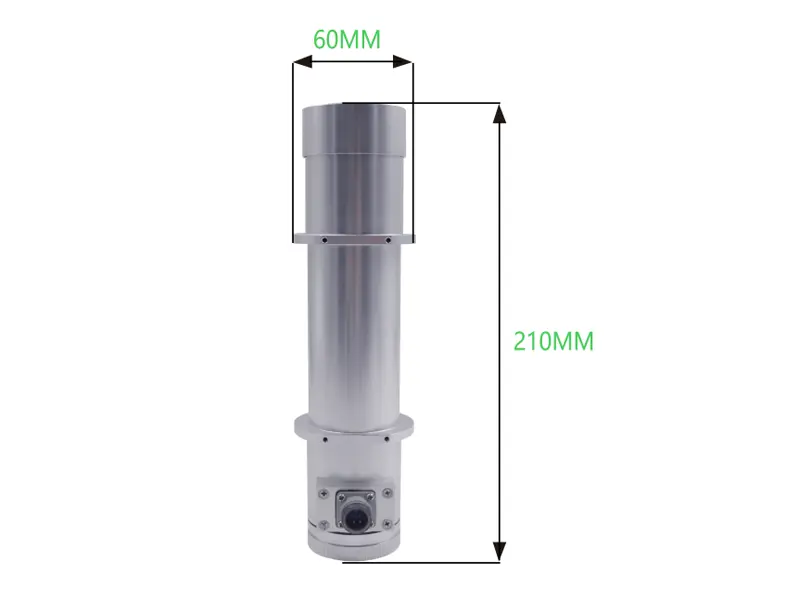

تساعدك المناظر التفصيلية من زوايا مختلفة على فهم كامل لبنية وأداء قياس الإشعاع الشمسي المباشر. فيما يلي نظرة عامة مفصلة للأنبوب البصري لمقياس الإشعاع الشمسي المباشر:
التركيب والصيانة
يجب أن يضمن موقع تركيب مقياس الإشعاع ذي القراءة المباشرة عدم وجود عوائق لأشعة الشمس المباشرة في جميع أوقات السنة وطوال اليوم (من شروق الشمس إلى غروبها). إذا كانت هناك عوائق في اتجاه شروق الشمس أو غروبها، يجب ألا تتجاوز زاوية ارتفاعها 5 درجات. بالإضافة إلى ذلك، يجب أن يكون الموقع بعيدًا قدر الإمكان عن المناطق ذات التلوث الجوي الشديد، مثل الدخان أو الضباب. وعادة، يمكن تركيبها داخل حقل مراقبة إلى جانب مقاييس إشعاعية أخرى. وإذا لم تسمح الظروف بذلك، يمكن أيضاً تركيبه على منصة على السطح.
يجب تركيب أداة القراءة المباشرة على حامل مخصص، على أن يكون سطح الحامل مصنوعًا من صفيحة فولاذية أو خرسانية. يجب أن تكون أبعاد القاعدة 300 × 400 مم على الأقل. يجب تثبيت الحامل بإحكام بحيث تظل الأداة مستوية حتى في ظل الصدمات أو الاهتزازات الشديدة (مثل الرياح القوية).
ترتبط دقة تتبع أداة القراءة المباشرة ارتباطًا وثيقًا بصحة تركيبها. فأثناء التركيب، يجب ضبط زاوية خط العرض، ويجب محاذاة الأداة مع اتجاه الشمال والجنوب، وتسويتها ومعايرتها من أجل الانحراف الشمسي والوقت.
المواصفات
تغطي المعلمات الرئيسية الحساسية، وزمن الاستجابة، والمقاومة الداخلية، ودقة التتبع، وزاوية الفتحة، والثبات على المدى الطويل، وظروف التشغيل. فيما يلي مواصفات الأنبوب الضوئي لمقياس البيريهليومتر البصري:
المعلمات
| الحساسية | 5-15 ميكروفولت/م² |
| وقت الاستجابة | <أقل من 25 ثانية (99%) |
| المقاومة الداخلية | 100 Ω تقريبًا |
| دقة التتبع | أقل من ± 1 درجة مئوية على مدار 24 ساعة |
| مجال الرؤية | 4° |
| الاستقرار السنوي | ± 1% (التغير في الحساسية على مدار عام واحد) |
| درجة حرارة التشغيل | ±45°C |
| جهد إمداد الطاقة | 12 فولت تيار مستمر |
| الوزن | 5 كجم |
ميزات أنبوب بصري لمقياس البيرهيلومتر
حساسية عالية
يكتشف بدقة التغيرات في الإشعاع الشمسي ويوفر بيانات مستقرة وموثوقة.
الاستجابة السريعة
تستجيب بسرعة لتعكس التغيرات في شدة الإشعاع في الوقت الحقيقي.
التتبع الدقيق
يتتبع موقع الشمس تلقائيًا لضمان دقة زوايا القياس.
هيكل مستقر
يتميز بتصميم حاجز بصري متعدد الطبقات لتقليل التداخل وتعزيز دقة القياس.
الاستقرار طويل الأجل
يوفر ثباتًا سنويًا عاليًا، مما يجعله مناسبًا للمراقبة المستمرة طويلة المدى.
القدرة على التكيف البيئي
مصممة للتشغيل المستقر في ظل مجموعة متنوعة من الظروف المناخية.
التطبيقات مستشعر مقياس البيرهيلومتر
يقيس الأنبوب الضوئي البيرهيلومتر البصري بدقة الإشعاع الشمسي المباشر ويستخدم على نطاق واسع في توليد الطاقة الكهروضوئية، وملاحظات الأرصاد الجوية، وتقييمات الموارد الشمسية، والبحث العلمي، مما يوفر بيانات موثوقة لإدارة الطاقة بكفاءة والمراقبة البيئية. فيما يلي تطبيقات محددة لمستشعر مقياس البيرهيلومتر:

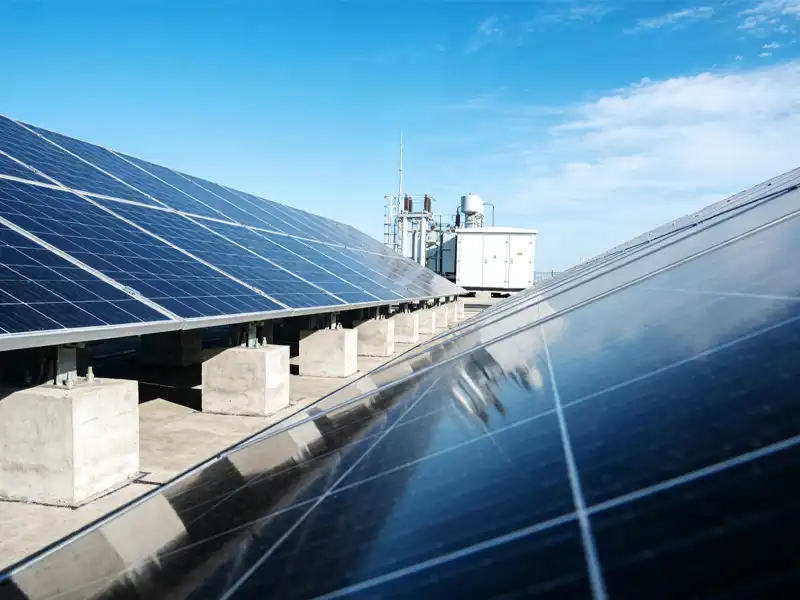

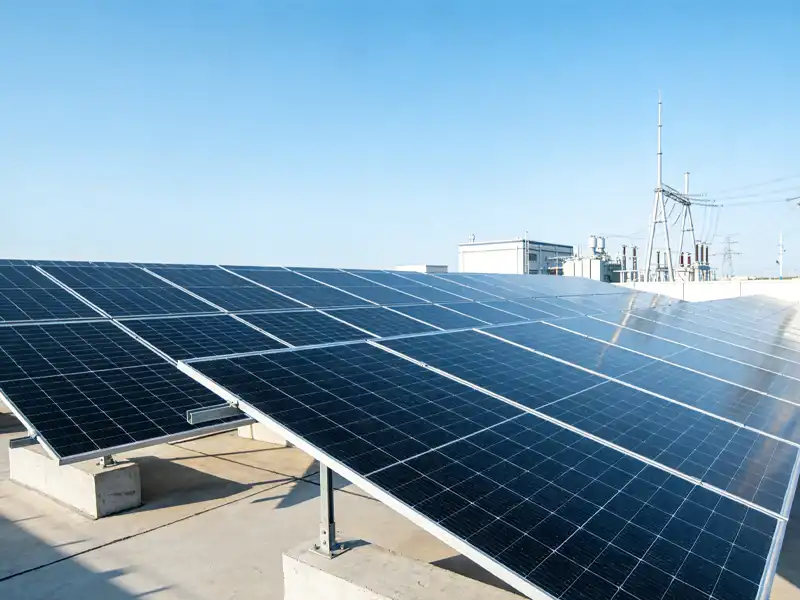

محطات الطاقة الكهروضوئية
مراقبة دقيقة للإشعاع الشمسي المباشر لتحسين تخطيط الوحدة وصيانة التنظيف بدقة، وبالتالي تحسين كفاءة توليد الطاقة.
ملاحظات الأرصاد الجوية
توفير بيانات إشعاعية عالية الدقة لدعم التنبؤ بالطقس وأبحاث المناخ.
تقييم موارد الطاقة الشمسية
مساعدة المؤسسات البحثية والشركات في تقييم إمكانات الموارد الشمسية وتوجيه تصميم المشاريع الكهروضوئية.
الأبحاث والتجارب العلمية
دعم التجارب في مجال البصريات والطاقة والعلوم البيئية من خلال توفير بيانات قياس الإشعاع المستقرة والموثوقة.
أنظمة إدارة الطاقة الذكية
تتكامل مع أنظمة المراقبة الذكية لتحسين إدارة كفاءة الطاقة للتطبيقات الكهروضوئية والشمسية.
المراقبة البيئية وتحليل التلوث البيئي
رصد تأثير الظروف الجوية والبيئية على الإشعاع الشمسي، ودعم أبحاث حماية البيئة والتنمية المستدامة.
أنبوب ضوئي مخصص لمقياس البيرهيلومتر البصري
نحن نوفر خيارات تخصيص مرنة للأنبوب البصري لمقياس الإشعاع الشمسي لتلبية متطلبات قياس الإشعاع الشمسي المختلفة، مما يضمن الأداء الأمثل في مختلف التطبيقات والبيئات.
خيارات التخصيص
- إخراج الإشارة:
دعم أنواع متعددة من المخرجات لمطابقة أنظمة الحصول على البيانات المختلفة. - مزود الطاقة:
خيارات جهد كهربائي قابلة للتخصيص لمختلف ظروف التركيب والطاقة. - تصميم التركيب:
حلول تركيب مرنة لسهولة الدمج في المنصات المختلفة. - نظام التتبع:
تكوينات اختيارية لتحسين دقة التتبع الشمسي. - حماية البيئة:
ختم ومواد مُحسّنة للعزل في البيئات الخارجية القاسية. - تكامل النظام:
متوافق مع أنظمة المراقبة الكهروضوئية وأنظمة الأرصاد الجوية.
أنبوب بصري لمقياس البيريليومتر الشركة المصنعة والمورد
شركة Yantai Sensor هي مُصنِّع ومورِّد محترف للأنابيب الضوئية لمقياس الإشعاع الشمسي البيرهيلومتري، وهي متخصصة في الحلول عالية الدقة لقياس الإشعاع الشمسي المباشر ومراقبة الإشعاع الشمسي. منتجاتنا مصممة لتقديم بيانات دقيقة ومستقرة لمحطات الطاقة الكهروضوئية ومراقبة الأرصاد الجوية وتقييم موارد الطاقة الشمسية، مما يضمن أداءً موثوقًا به في البيئات الخارجية الصعبة.
وبفضل قدرات البحث والتطوير الداخلية القوية، ومرافق التصنيع المتقدمة، ومختبرات الاختبار البيئي المخصصة، يخضع كل مستشعر من أجهزة الاستشعار البيريليومترية لمراقبة صارمة للجودة، بما في ذلك اختبار درجة الحرارة والرطوبة والثبات على المدى الطويل. كما أننا حاصلون على شهادات CE وISO وRoHS ونقدم خدمات مرنة لتصنيع المعدات الأصلية/التصنيع حسب الطلب كمورد موثوق به لمستشعرات مقياس البيريليومتر عالية الدقة. يقدم فريقنا الفني المحترف خدمات مخصصة الحلول لتلبية احتياجات مشروعك - اتصل بنا للحصول على دعم مخصص.
