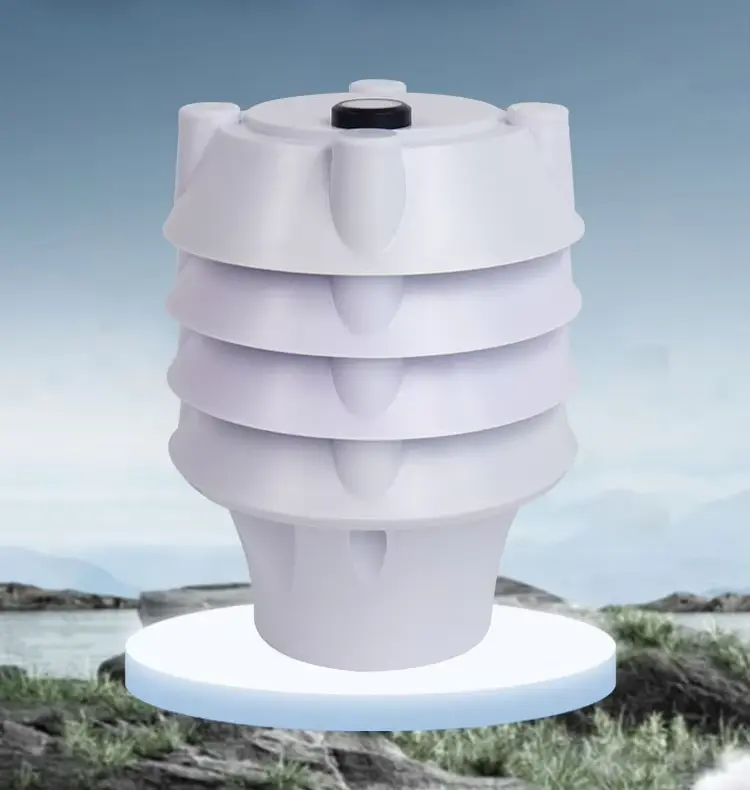

Станция мониторинга качества воздуха для наружного экологического мониторинга
Станция мониторинга качества воздуха представляет собой компактную метеостанцию, объединяющую шесть функций мониторинга окружающей среды: измерение температуры и влажности воздуха, освещенности, уровня шума, а также концентрации частиц PM2,5 и PM10. Благодаря высокоинтегрированной универсальной конструкции она обеспечивает непрерывный круглосуточный онлайн-мониторинг метеорологических параметров на открытом воздухе. Она широко применяется в таких областях, как «умные города», промышленные парки, строительные площадки, дорожное движение, университетские городки и жилые районы, агентства по охране окружающей среды и метеорологический мониторинг.
- Температура окружающей среды: -40-85℃
- Рабочая температура: -40℃-80℃
- Источник питания: DC9-24V
- Относительная влажность: 0-100%RH
- Освещенность: 0-100KLux
- Шум: 30-130 дБ
- PM2.5: 0-500ug/m³ (расширяемый 1000ug/m³)
Цена: $160-$172
Введение
Система мониторинга качества воздуха представляет собой комплексную систему мониторинга состояния атмосферной среды, основанную на современных датчиках и технологиях «Интернета вещей» Устройства (IoT), а также технологии передачи данных. Устройство способно в режиме реального времени регистрировать показатели различных стандартных загрязнителей атмосферы (таких как PM2,5, PM10, диоксид серы, оксиды азота, озон и оксид углерода), а также метеорологические параметры, включая температуру, влажность, скорость и направление ветра. Данная установка обладает рядом явных преимуществ, включая высокую точность обнаружения, надежную эксплуатационную стабильность, возможность круглосуточной автономной работы, а также гибкие варианты установки и развертывания с передачей данных в облако в режиме реального времени. Кроме того, отдельные модели рассчитаны на работу в условиях экстремальных температур, запыленности и попадания воды, что делает их идеально подходящими для развертывания в сложных открытые пространства.
Структура станции мониторинга качества воздуха
- Мониторинг хоста / блок управления: Сердце устройства, отвечающее за координацию работы модулей, обработку данных, отправку команд и общее управление системой.
- Модуль датчика газа: Определяет концентрацию таких загрязнителей атмосферы, как PM2,5, PM10, SO₂, NO₂, O₃ и CO.
- Модуль метеорологического датчика: Осуществляет мониторинг метеорологических параметров окружающей среды, включая скорость и направление ветра, температуру, влажность и атмосферное давление.
- Модуль передачи данных: Поддерживает передачу данных по сетям 4G/5G, Ethernet, LoRa и другим каналам для удаленной загрузки данных на облачную платформу.

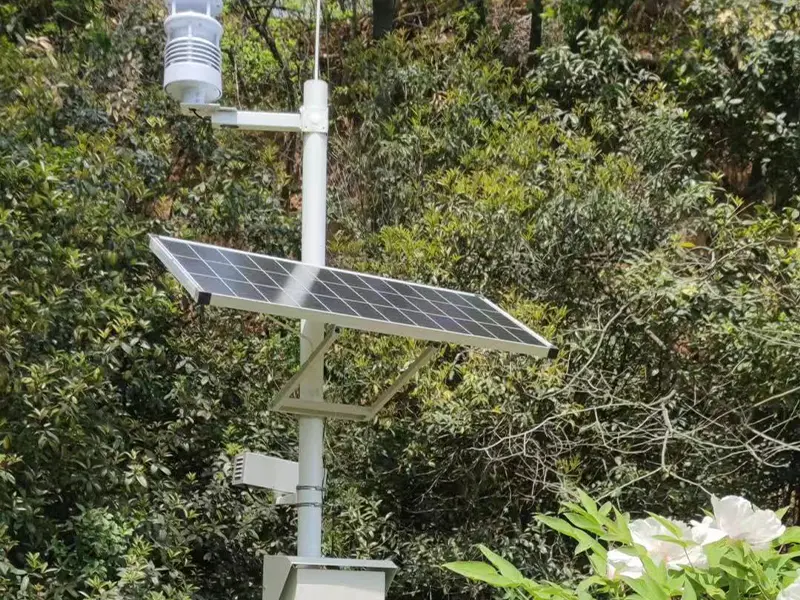

- Система электропитания: Предлагает два варианта питания — от сети или от солнечных батарей с аккумуляторной батареей — для обеспечения стабильного и бесперебойного круглосуточного питания устройства.
- Защитные кожухи и шкафы: Обладает водонепроницаемыми, пыленепроницаемыми, молниезащитными и антикоррозионными свойствами; разработан для работы в сложных условиях эксплуатации на открытом воздухе и защиты внутренних компонентов.
- Система отбора проб газа: Включает в себя линии отбора проб, фильтры и воздушные насосы, предназначенные для облегчения отбора, фильтрации и транспортировки проб воздуха.
- Модуль индикации и визуальной/звуковой сигнализации: Обеспечивает отображение данных мониторинга на локальном дисплее в режиме реального времени и автоматически выдает предупреждения в случае превышения установленных пороговых значений концентрации загрязняющих веществ.
- Монтажный кронштейн: Используется для надёжного крепления устройства и регулировки его положения в различных условиях, например на столбах, крышах или на территории промышленных объектов.
Подробнее Показать
Система мониторинга качества воздуха отличается высокой степенью интеграции. Каждая деталь — от защиты корпуса и расположения датчиков до интерфейсов и конструкции крепления — была оптимизирована. Это позволяет получить более наглядное представление о конструкции изделия, качестве изготовления и основных функциональных компонентах.
Способ установки

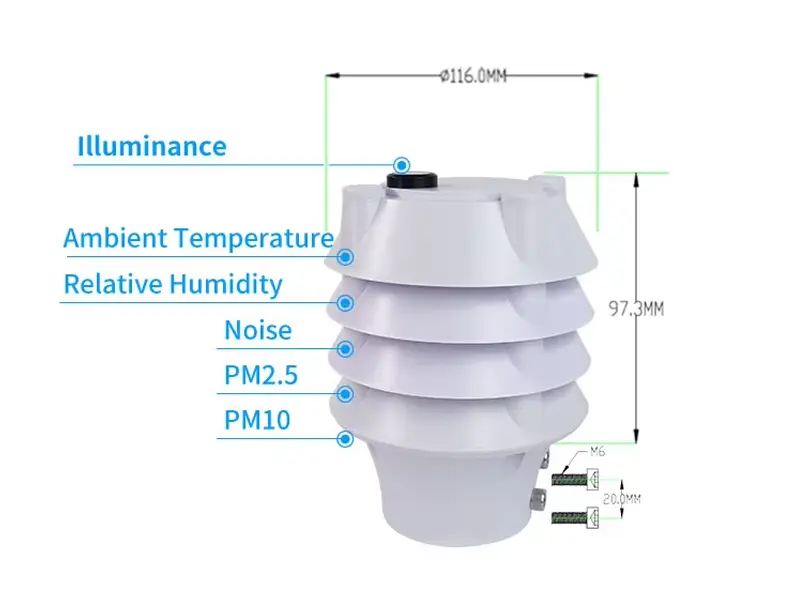

размеры
Технические характеристики
Встроенный метеорологический датчик обеспечивает высокоточный мониторинг ключевых экологических параметров в режиме реального времени. Ниже приведены подробные технические характеристики оборудования для мониторинга качества воздуха:
Параметры
| Параметр мониторинга | Диапазон измерений | Точность | Разрешение | Частота выборки |
| Температура воздуха | от -40 до 85 °C | ±0,3 °C при 25 °C | 0.01℃ | 1 Гц |
| Влажность воздуха | 0~100%RH | ±3%RH (10%~80%RH, без конденсации) | 0.01%RH | 1 Гц |
| Освещение | 0–100 клк | ±3% или 1% (полный диапазон). | 10Lux | 1 Гц |
| Шум | 30~130 дБ | ±1,5 дБ | 0,1 дБ | 1 Гц |
| PM2.5 | 0–500 мкг/м³ (с возможностью расширения до 1000 мкг/м³) | ±(10+10%) мкг/м³ | 1 мкг/м³ | 1 Гц |
| PM10 | 0–500 мкг/м³ (с возможностью расширения до 1000 мкг/м³) | ±(10+10%) мкг/м³ | 1 мкг/м³ | 1 Гц |
| Рабочая температура | от -40 °C до 80 °C | |||

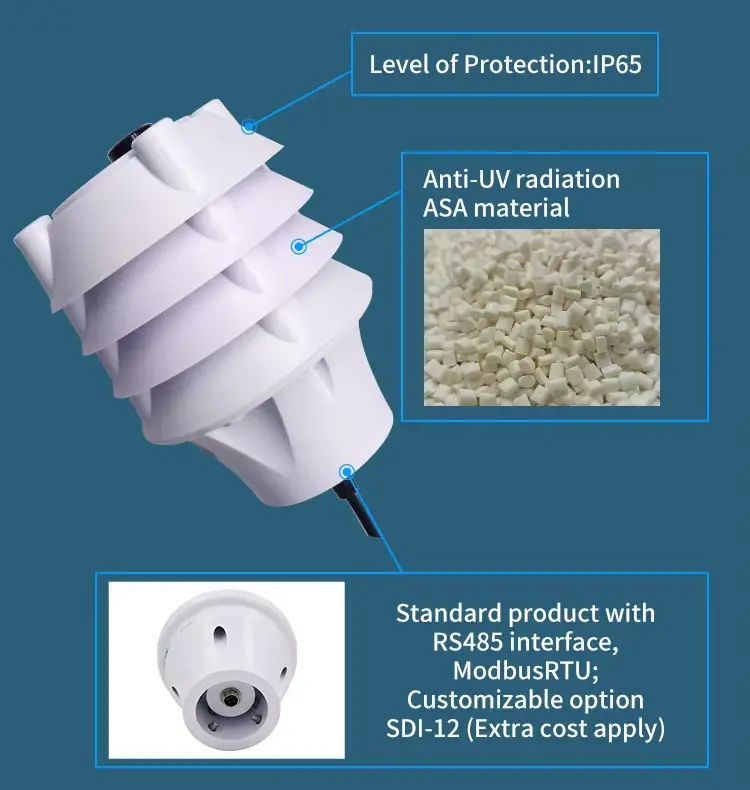

| Выходной сигнал | Стандартная модель с интерфейсом RS485 и протоколом Modbus RTU; возможность настройки SDI-12 (требуется дополнительный модуль) | |||
| Максимальная выходная частота | Пассивный режим: 1/с; Активный режим: 1/мин | |||
| Источник питания | постоянный ток 9–24 В | |||
| Уровень защиты | IP65 | |||
| Способ крепления | Стандартная модель с втулочным креплением; см. чертеж с габаритами изделия. (Возможны варианты крепления с помощью фланцевой или гнутой пластины) | |||
| Кабель | Кабель длиной 3 м (коммуникационный кабель длиной 10 м приобретается отдельно) | |||
| Примечания | ||||
| 1. Встроенный датчик, измеряющий температуру и влажность воздуха, установлен в трехслойном защитном экране от солнечного излучения. Защитный экран изготовлен из поликарбоната и волокна со специальной пропорцией состава, а его внутренняя поверхность покрыта теплоизоляционным слоем, что позволяет свести к минимуму воздействие солнечного излучения. Отсутствие движущихся частей обеспечивает точность данных при длительных измерениях. 2. Шум: Используется высокоточный электретный микрофон, а измерение уровня окружающего шума осуществляется с применением метода A-взвешивания. Он отличается компактными размерами, высокой точностью и высокой чувствительностью. 3. Твердые частицы PM2,5/PM10: на основе принципа лазерного рассеяния устройство способно непрерывно собирать и рассчитывать количество взвешенных в воздухе твердых частиц различного размера на единицу объема, то есть определять распределение концентрации твердых частиц. 4. Освещение: для проведения измерений используются высококачественные оптические элементы с диапазоном длин волн 400–1100 нм в сочетании с оптическими фильтрами. | ||||
Особенности станции мониторинга качества воздуха
Компактный дизайн
Компактные размеры, простота развертывания в различных условиях на открытом воздухе.
Многопараметрический мониторинг
Измеряет концентрацию PM2,5 и PM10, температуру, влажность, уровень шума, освещенность и другие показатели.
Простая установка
Поддерживает монтаж на столбе и на стене, а также быстрое развертывание в системах видеонаблюдения.
Низкое энергопотребление
Оптимизировано для длительной эксплуатации на открытом воздухе и совместимо с солнечными энергетическими системами.
Годовая гарантия
Профессиональная техническая поддержка и послепродажное обслуживание
услуга.
Расширяемые параметры
Дополнительные датчики газов, такие как CO, SO₂, NO₂, O₃ и TVOC.
Области применения: Станция мониторинга качества атмосферного воздуха
Станции мониторинга качества атмосферного воздуха широко используются для мониторинга качества воздуха и состояния окружающей среды в режиме реального времени в городских, промышленных и общественных зонах. Благодаря непрерывному измерению концентрации твердых частиц, метеорологических параметров и других экологических показателей они обеспечивают достоверные данные для борьбы с загрязнением, охраны окружающей среды, управления здравоохранением и развития «умных» городов.

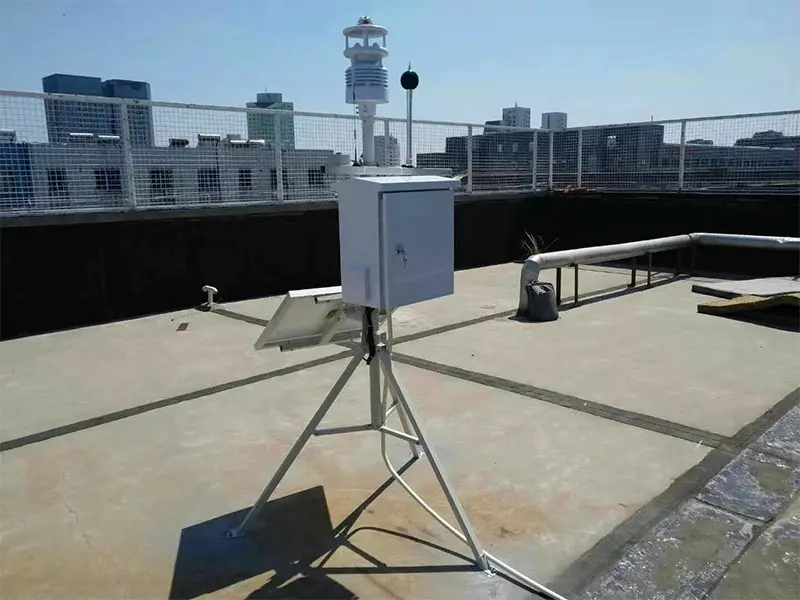

Умные города
Осуществлять мониторинг качества воздуха в городах и оказывать поддержку инициативам в области экологического менеджмента и предотвращения загрязнения окружающей среды.

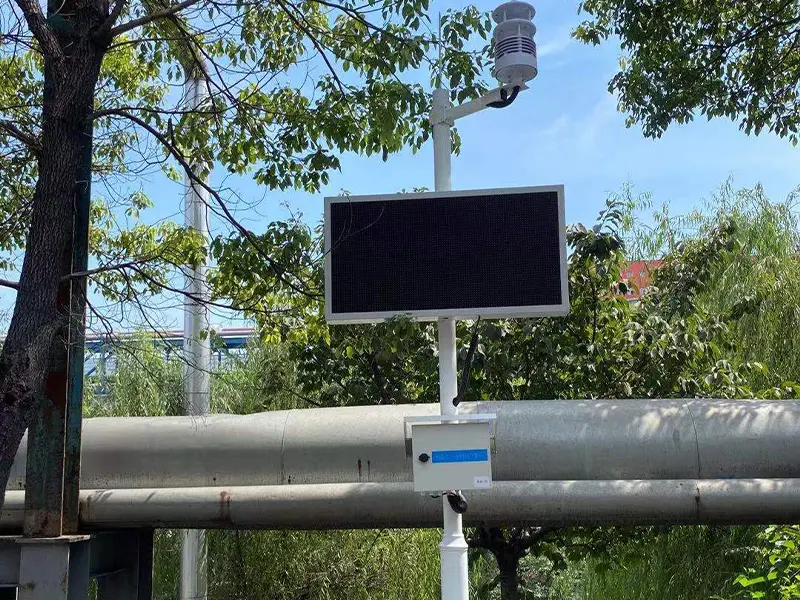

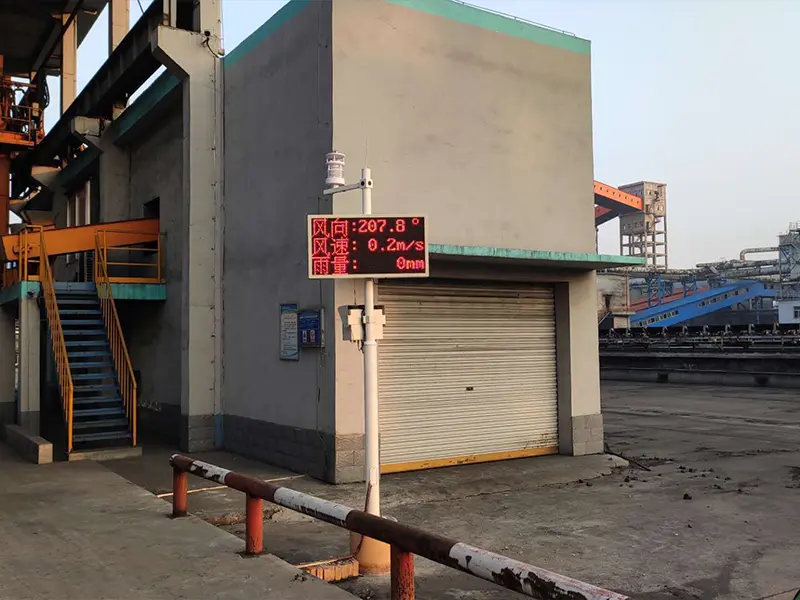

Промышленные парки
Отслеживание уровня запыленности, содержания твердых частиц и состояния окружающей среды вблизи заводов и промышленных объектов

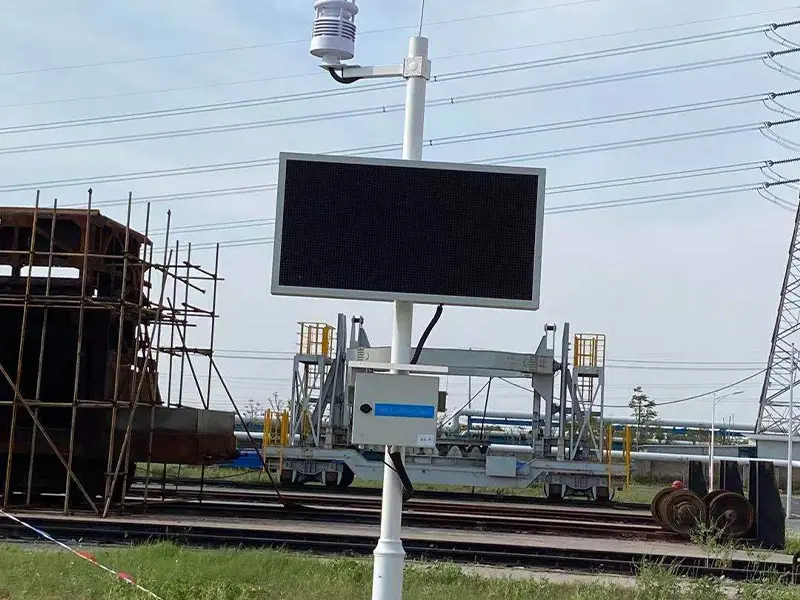

Строительные площадки
Контролируйте уровни PM2,5, PM10 и шума для обеспечения соблюдения экологических норм.

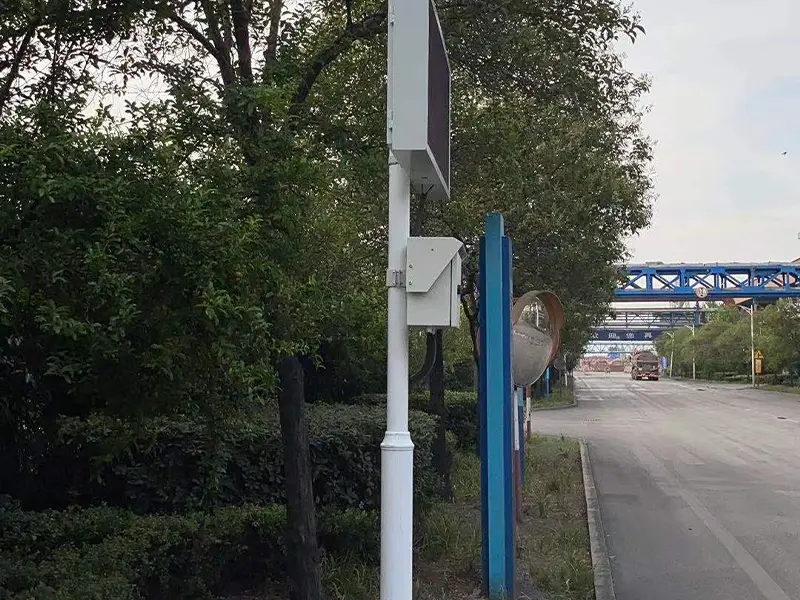

Мониторинг дорожной обстановки и дорожного движения
Оценивать уровень загрязнения воздуха, вызванного выбросами транспортных средств, и содействовать проведению экологических исследований, связанных с дорожным движением.

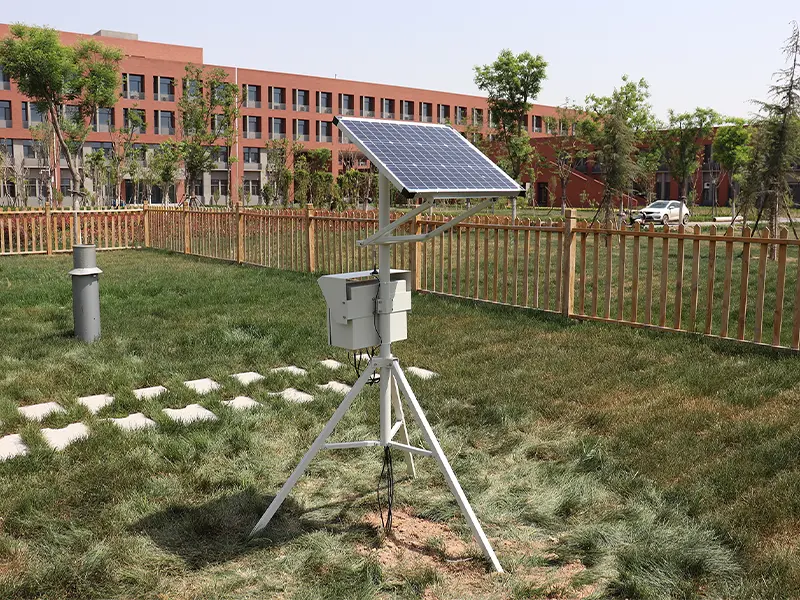

Школы и университетские городки
Создавайте благоприятные условия для обучения за счет постоянного контроля качества воздуха.

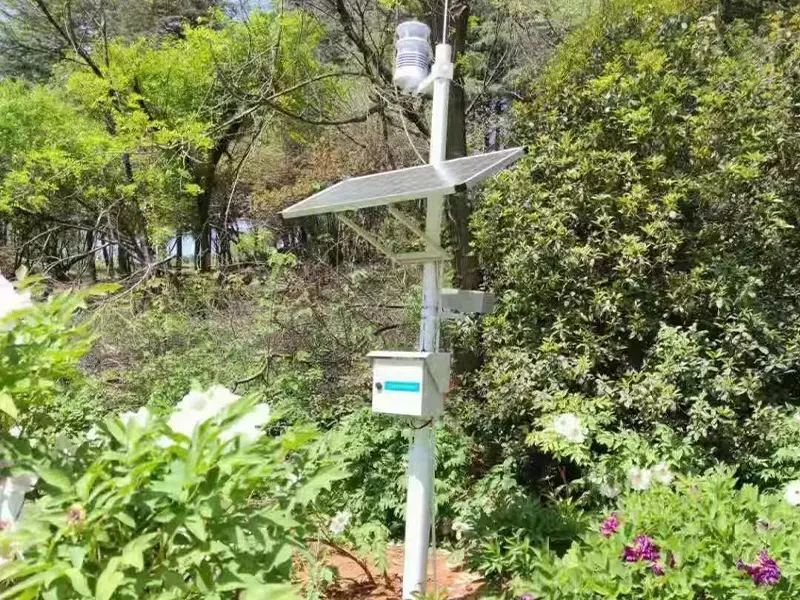

Парки и живописные места
Оценивать состояние окружающей среды и поддерживать комфортные условия на открытом воздухе для посетителей.

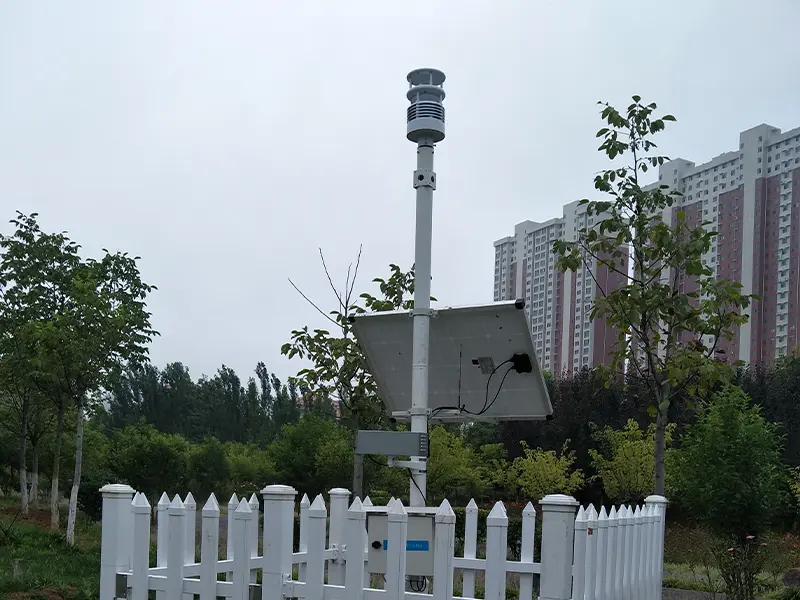

Случаи
Станции мониторинга качества воздуха широко используются для контроля качества воздуха в городах, надзора за промышленными выбросами, борьбы с запыленностью на строительных площадках и развития «умных городов». Ознакомьтесь с нашими успешными проектами, чтобы увидеть, как наши решения для мониторинга обеспечивают получение точных данных об окружающей среде в режиме реального времени в самых разных сферах применения.
Система станций мониторинга качества воздуха, разработанная по индивидуальному заказу
Наши станции мониторинга качества атмосферного воздуха могут быть адаптированы с учетом различных потребностей в области экологического мониторинга, масштабов проектов и требований к установке. Мы предлагаем гибкие решения — от конфигурации датчиков и способов связи до источников питания и конструкции корпуса.
Параметры настройки
- Параметры мониторинга: Настройте датчики для измерения PM2,5, PM10, температуры, влажности, шума, освещенности, CO, SO₂, NO₂, O₃, TVOC и других факторов окружающей среды.
- Количество датчиков и их конфигурация: Выбирайте различные комбинации датчиков в соответствии с конкретными требованиями к мониторингу.
- Методы коммуникации: Поддержка RS485, Modbus RTU, 4G, Wi-Fi, LoRa, LoRaWAN, NB-IoT, Ethernet и другие протоколы связи.
- Варианты источников питания: Предлагаем системы питания от сети переменного тока, системы питания от сети постоянного тока, солнечные системы и решения по резервному питанию от аккумуляторных батарей.
- Способы монтажа: Выберите конструкции для установки на столбе, на стене, на штативе или встроенные конструкции.
- Интеграция платформ данных: Поддержка подключения к облачным платформам клиентов, программному обеспечению для мониторинга состояния окружающей среды и сторонним системам управления.
- Параметры отображения: Дополнительный светодиодный дисплей, ЖК-экран или удаленный веб-интерфейс мониторинга.
- Корпус и степень защиты: Выберите материалы корпуса, цвета и степень защиты в соответствии с условиями эксплуатации на открытом воздухе.
- Услуги по брендингу и OEM: Поддерживается печать логотипов, маркировка продукции, изготовление индивидуальной упаковки, а также производство по схеме OEM/ODM.
