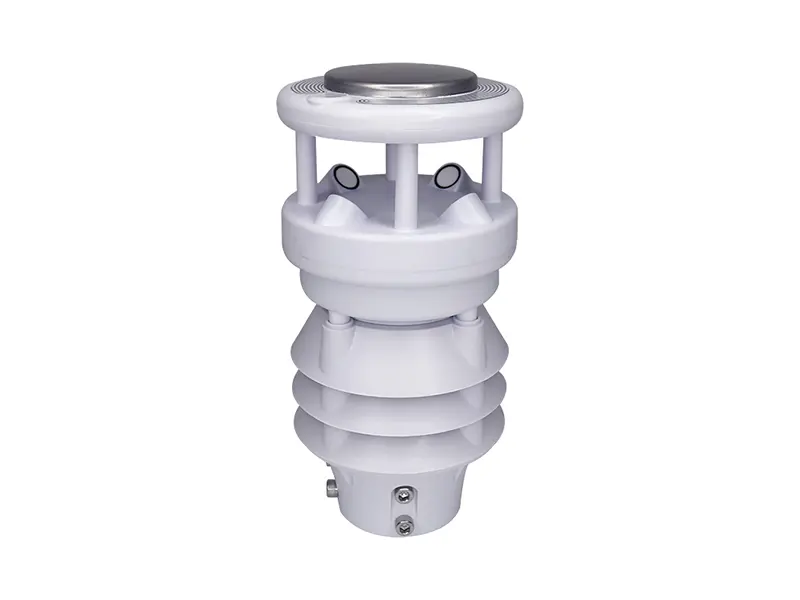

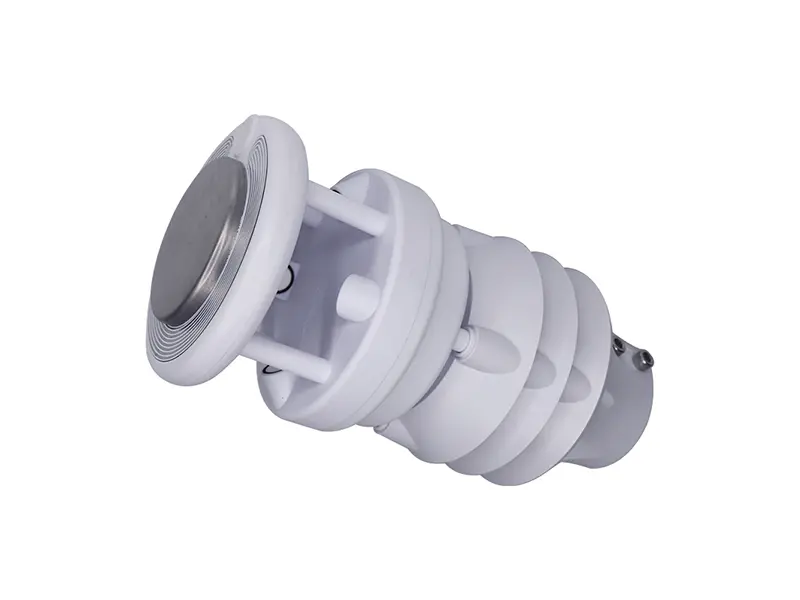

Автоматическая метеостанция XF700A с пьезоэлектрическим датчиком осадков и датчиком освещенности
XF700A — это автоматическая метеостанция с пьезоэлектрическим датчиком осадков и датчиком освещенности, что означает, что данное устройство измеряет семь параметров: температуру воздуха, влажность, скорость ветра, направление ветра, атмосферное давление, количество осадков (пьезоэлектрический датчик) и освещенность. Это достигается за счёт высокоинтегрированной конструкции, которая обеспечивает круглосуточный непрерывный онлайн-мониторинг метеорологических параметров на открытом воздухе и одновременную передачу данных по всем семи параметрам пользователю через цифровой интерфейс связи.
- Температура воздуха: от -40 до 60 ℃
- Относительная влажность: 0-100%RH
- Скорость ветра: 0-60 м/с
- Направление ветра: 0-359.9°
- Атмосферное давление: 500–1100 гПа
- Рабочая температура: от -40 ℃ до 80 ℃
- Освещенность: 0-100KLux
Цена: $169~$329
Введение

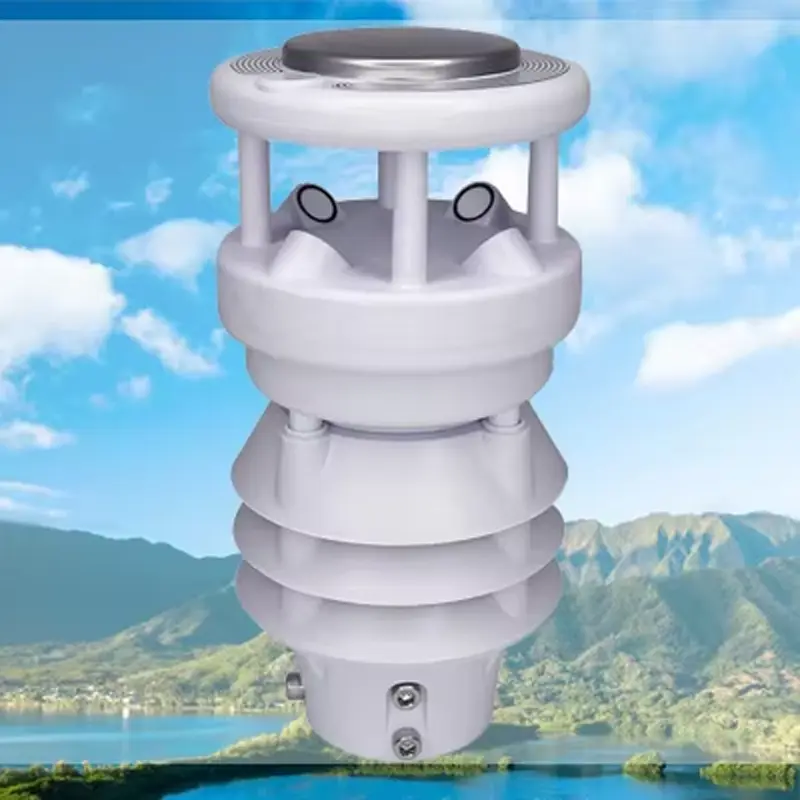

XF700A — это автоматическая метеостанция с пьезоэлектрическим датчиком осадков и датчиком освещенности, оснащенная интегрированным датчиком «семь в одном». Она одновременно измеряет температуру воздуха, относительную влажность, скорость и направление ветра, барометрическое давление, количество осадков с помощью пьезоэлектрического датчика, а также освещенность окружающей среды, обеспечивая надежный многопараметрический мониторинг окружающей среды в одном компактном устройстве.
Конструкция автоматической метеостанции с пьезоэлектрическим датчиком осадков
- Встроенный многопараметрический датчик: В едином корпусе интегрированы датчики температуры, влажности, скорости и направления ветра, барометрического давления, количества осадков и освещенности.

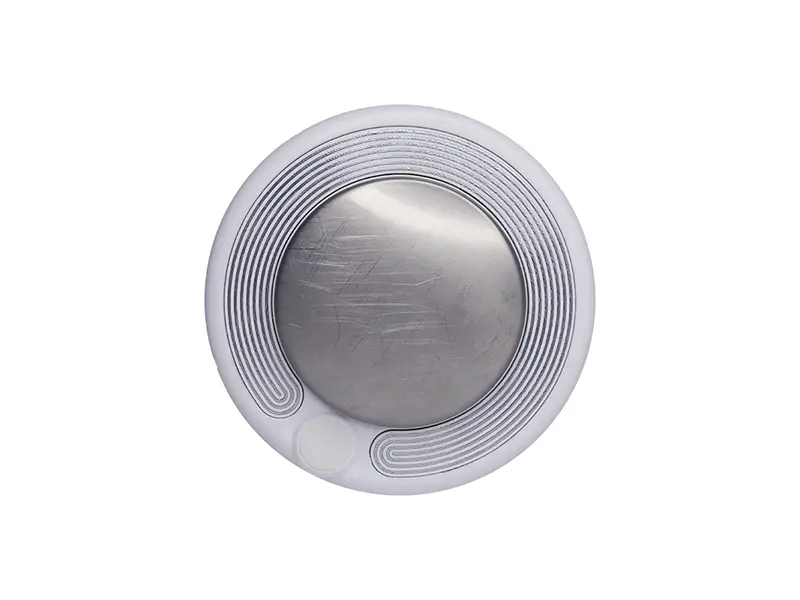

- Пьезоэлектрический метод измерения количества осадков: В устройстве используется технология твердотельных пьезоэлектрических датчиков для измерения количества осадков; оно не содержит механических компонентов, что обеспечивает безотказную работу без необходимости технического обслуживания и защищает от засорения.
- Измерение скорости и направления ветра: Встроенная система определения скорости и направления ветра обеспечивает высокую отзывчивость, необходимую для работы в сложных условиях на открытом воздухе.

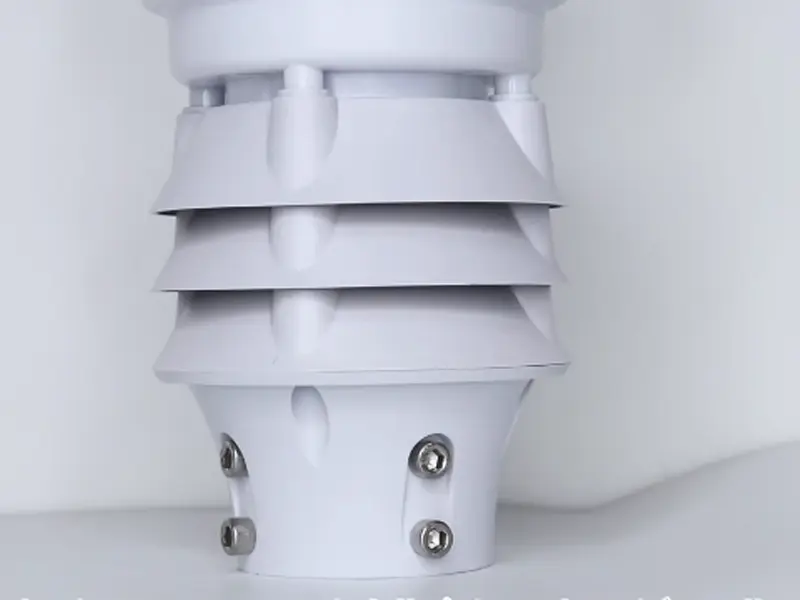

- Защита от температурных и влажностных воздействий, вентиляция: Разработанная с учетом научных данных система вентиляции эффективно снижает воздействие солнечного излучения, обеспечивая точность измерений температуры и влажности.
- Измерение барометрического давления и освещенности: Встроенные высокоточные датчики барометрического давления и освещенности позволяют одновременно измерять несколько параметров окружающей среды.
- Обработка сигналов и связь: Встроенные схемы формирования сигнала и обработки данных поддерживают стандартные интерфейсы, такие как RS485/Modbus.
- Защитный корпус: Конструкция корпуса, устойчивая к воздействию погодных условий и ультрафиолетового излучения, обеспечивает длительную эксплуатацию на открытом воздухе.
- Крепление и опора: Стандартная конфигурация для крепления на столбе, обеспечивающая простоту установки в различных условиях эксплуатации.
Подробнее Показать

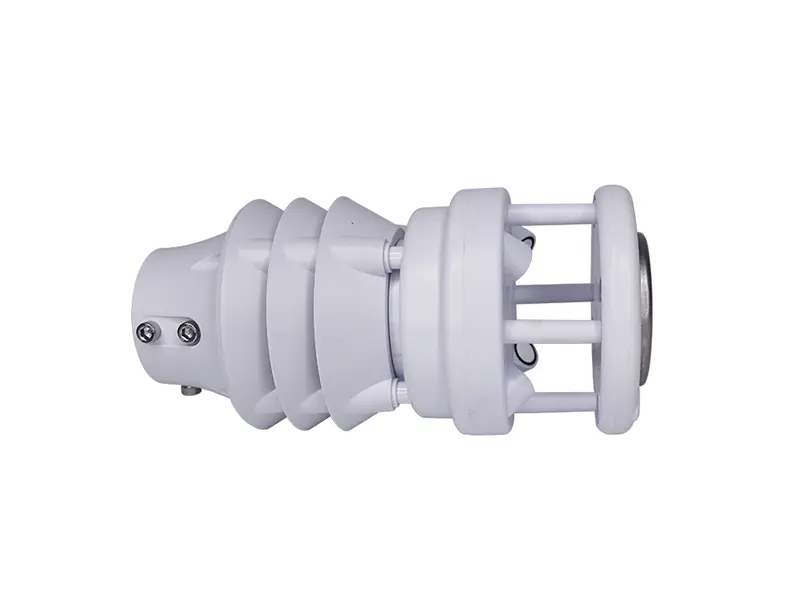

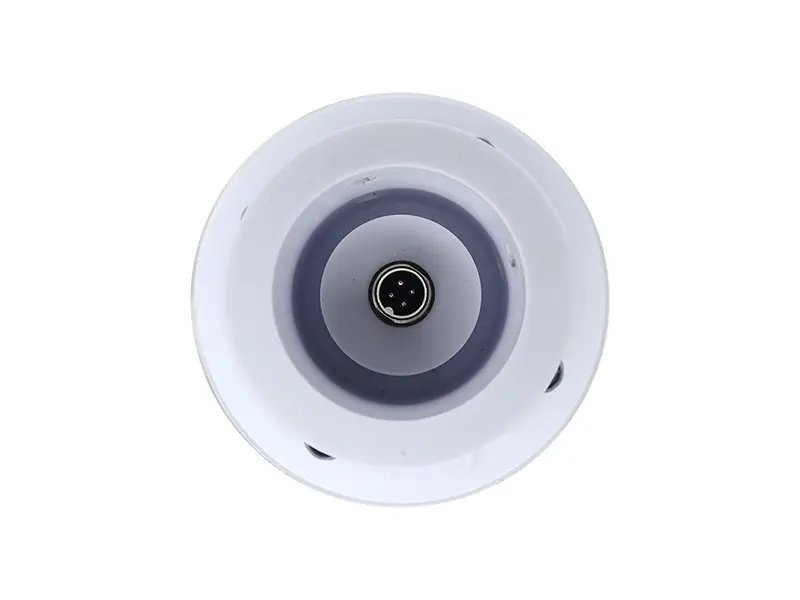

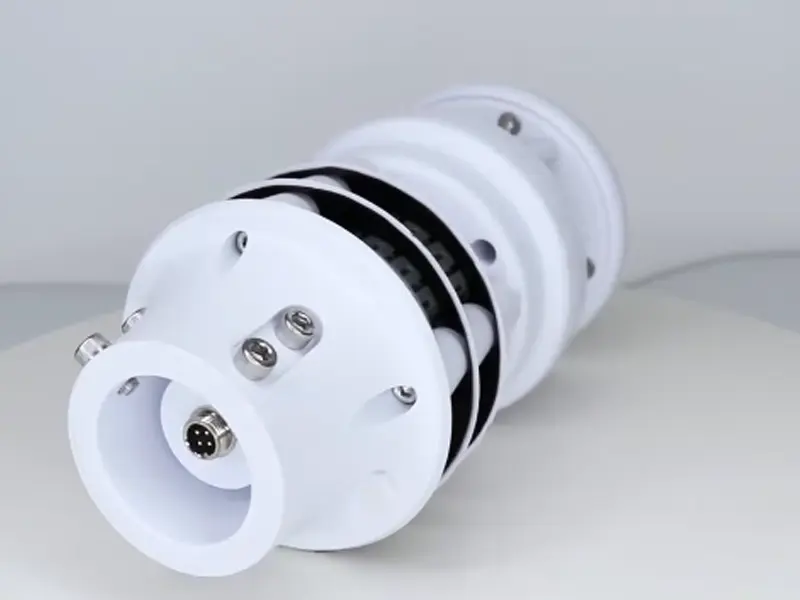

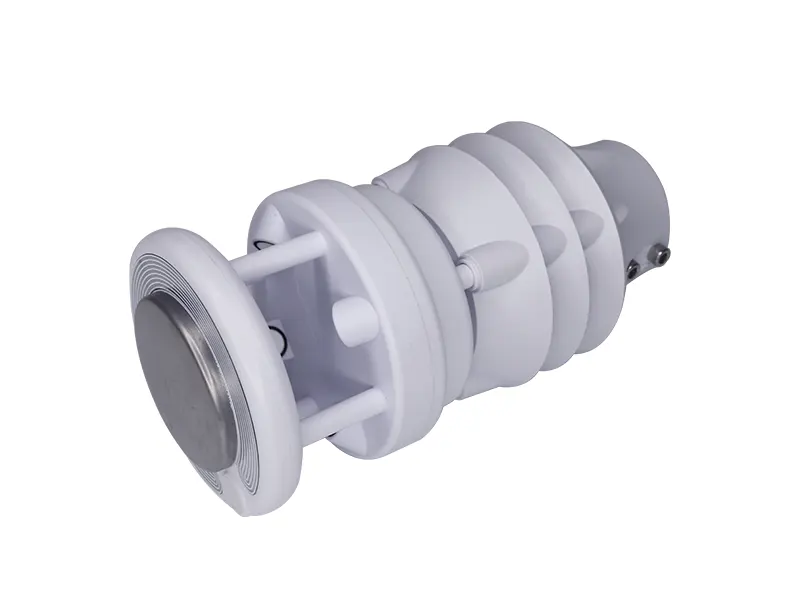

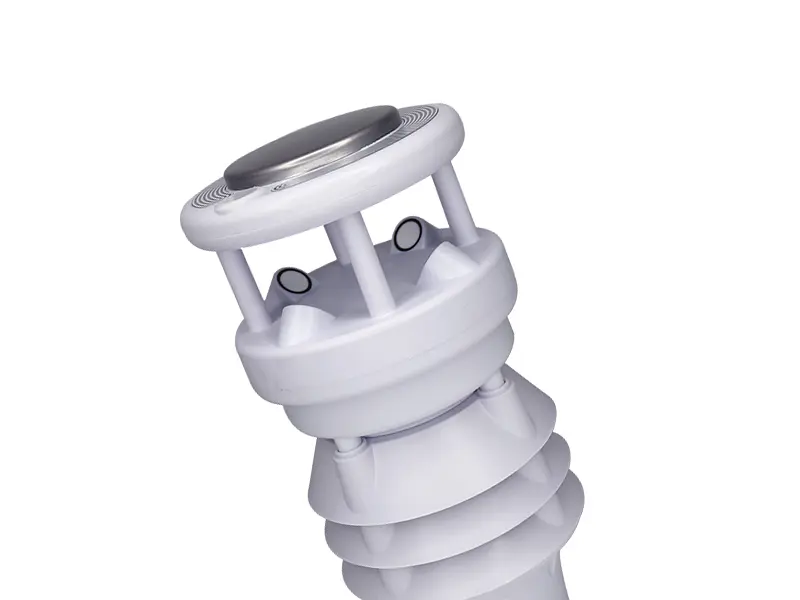

Автоматическая метеостанция XF700A с пьезоэлектрическим датчиком осадков отличается прочным корпусом и компактной конструкцией, в которой используется интегрированная структура, объединяющая несколько метеорологических датчиков в одном устройстве. Ниже приведены подробные характеристики модели XF700A:
Способ установки
Технические характеристики
Автоматическая метеостанция XF700A с пьезоэлектрическим датчиком осадков обеспечивает комплексные многопараметрические метеорологические измерения, включая атмосферные условия, ветер, осадки и освещенность, гарантируя стабильную работу при длительном мониторинге на открытом воздухе. Ниже приведены подробные технические характеристики автоматической метеостанции с пьезоэлектрическим датчиком осадков:
Параметры
| Параметры мониторинга | Диапазон измерения | Точность | Разрешение | Частота дискретизации |
| Температура воздуха | -40-85℃ | ±0.3℃@25℃ | 0.01℃ | 1HZ |
| Влажность воздуха | 0-100%RH | ±3%RH (10% -90 %RH, без конденсации) | 0.01%RH | 1HZ |
| Скорость ветра | 0–60 м/с (по запросу возможна настройка на 0–75 м/с) | ±(0,3+0,03 V) м/с; V ≤ 30 м/с ± (0,3+0,05 V) м/с; V > 30 м/с; V — стандартное значение скорости ветра в аэродинамической трубе | 0,01 м/с | 4HZ |
| направление ветра | 0-359.9° | ±3° (скорость ветра <10 м/с) | 0.1° | 4HZ |
| Атмосферное давление | 500-1100hPa | ±0,5hPa (25℃, 950-1100hPa) | 0,1hPa | 1HZ |
| Дождь | Режим измерения: пьезоэлектрический; диапазон измерения: 0–200 мм/ч; разрешение: ≤0,2 мм; частота дискретизации: 1 Гц | |||
| Освещенность | 0-100KLux | ±3% или 1%FS | 10Lux | 1HZ |
| Рабочая температура | -40℃-80℃ | |||
| Выходной сигнал | Стандартные модели оснащены интерфейсом RS485 и протоколом Modbus RTU; возможность настройки SDI-12 (модуль приобретается отдельно) | |||
| Максимальная выходная частота | Пассивный режим: 1/S Активный режим: 1/мин | |||
| приводимый в действие | DC 9–30 В | |||
| Уровень защиты | IP65 | |||

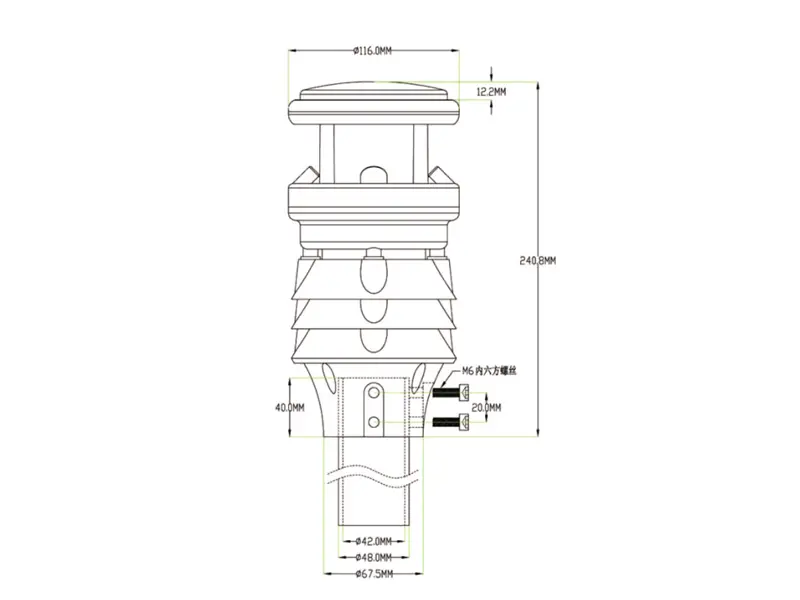

| Способ крепления | Стандартная модель изготавливается с втулочным креплением; см. чертеж с размерами изделия. (Фланцевое крепление или крепление с помощью гнутой пластины предлагаются в качестве опции) | |||
| Фиксированный кронштейн | В стандартной комплектации кронштейны длиной 1,5 м и 1,8 м отсутствуют (их необходимо приобретать отдельно) | |||
| Кабели | Кабель длиной 3 м (дополнительно — коммуникационный кабель длиной 10 м) | |||
| Настраиваемые функции (приобретаются отдельно) | Протокол NMEA, ASCII (ASCII, совместимый с Vaisala), интерфейс CAN (ASCII), датчик угла наклона/электронный компас, функция обогрева, определение местоположения по GPS, встроенный 4G (бесплатный доступ к передаче данных в течение трех лет) | |||
| Примечания | 1. Датчики, измеряющие три параметра — температуру, влажность и давление воздуха — установлены в трехслойном наружном радиационном экране. Радиационный экран изготовлен из материала со специальным соотношением поликарбоната и волокна, а внутренний слой напыленной изоляции сводит к минимуму влияние солнечного излучения. В конструкции отсутствуют движущиеся детали, что обеспечивает точность данных при длительных измерениях. 2. Скорость и направление ветра: скорость и направление ветра измеряются по ультразвуковому принципу, при этом можно получать данные о мгновенной скорости ветра, мгновенном направлении ветра, средней скорости ветра, среднем направлении ветра и другие показатели. Для корректировки данных о направлении ветра можно использовать дополнительный электронный компас, определяющий ориентацию устройства, а для расчета фактической скорости и направления ветра при движении устройства — дополнительный GPS-модуль. 3. Для измерения освещенности используются оптические элементы с диапазоном длин волн 400–1100 нм в сочетании с фильтрами. 4. XF_PcSoftV1.0: Программное обеспечение для считывания данных с компактных метеостанций серии XF, разработанное компанией Yunnong Wisdom для использования на хост-компьютере | |||
Особенности автоматической метеостанции с пьезоэлектрическим датчиком осадков
Компактный дизайн
Оптимальные размеры и вес, обеспечивающие удобство транспортировки и быстрое развертывание в полевых условиях
Высокая степень интеграции
Несколько метеорологических датчиков, объединенных в одном компактном корпусе
Твердотельные датчики
Конструкция твердотельного датчика исключает необходимость в регулярном техническом обслуживании
Простая установка
Предназначено для длительной стабильной работы в суровых условиях наружной эксплуатации
Защита на открытом воздухе
Поддерживает стандартные промышленные интерфейсы, что упрощает интеграцию в систему
Гибкое расширение
Подходит для применения в сельском хозяйстве, транспортной отрасли, фотоэлектрической энергетике и мониторинге состояния окружающей среды
Области применения автоматической метеостанции с пьезоэлектрическим датчиком осадков
Эта автоматическая метеостанция с пьезоэлектрическим датчиком осадков может широко применяться в различных сферах мониторинга окружающей среды, включая метеорологию, мониторинг микроклимата, мониторинг энергосистем, сельское хозяйство, транспорт, фотоэлектрическую энергетику и ветроэнергетику. Она обеспечивает пользователям всестороннюю, стабильную и надежную поддержку в виде метеорологических данных, способствуя научно обоснованному управлению и принятию решений.
Метеорологический мониторинг
Обеспечивает измерение метеорологических параметров, необходимых для работы метеостанций и проведения региональных климатических наблюдений.
Мониторинг микроэкологии
Обеспечивает точный мониторинг климатических условий микросреды, идеально подходит для университетских городков, городских районов, промышленных зон и экологических исследований.
Мониторинг погодных условий для ветроэнергетики
Предоставляет данные об условиях ветра и атмосферных параметрах для ветровых электростанций, что способствует оценке площадок, мониторингу эксплуатации и обеспечению безопасности.
Сельскохозяйственный метеорологический мониторинг
Предоставляет данные сельскохозяйственной метеорологии для содействия управлению сельскохозяйственными культурами, планированию орошения и оценке рисков в сельском хозяйстве.
Мониторинг дорожной обстановки и погодных условий
Отслеживает погодные условия, влияющие на безопасность дорожного движения, такие как скорость ветра, количество осадков, температура и интенсивность освещения.

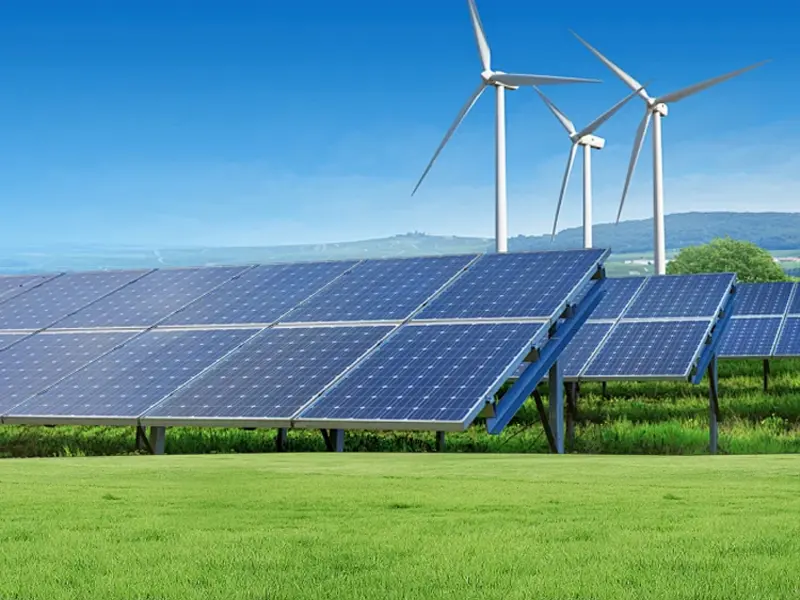

Мониторинг окружающей среды с помощью фотоэлектрических систем
Предоставляет экологические данные о фотоэлектрических электростанциях для оптимизации эффективности их эксплуатации и управления системами.
индивидуальная автоматическая метеостанция с пьезоэлектрическим датчиком осадков
Мы предлагаем профессиональные индивидуальные решения в области метеорологического мониторинга, подбирая типы датчиков, интерфейсы передачи данных, способы установки и варианты электропитания с учетом конкретных потребностей клиентов в различных условиях эксплуатации, отраслях и проектах.
Параметры настройки
- Параметры датчика
Выберите типы датчиков и технические характеристики (скорость ветра, направление ветра, количество осадков, интенсивность освещенности и т. д.) в соответствии с требованиями. - Интерфейс связи
Поддерживает интерфейсы RS485, Modbus, SDI-12 и другие промышленные стандартные интерфейсы для беспроблемной интеграции в систему. - Варианты источников питания
Предлагает варианты питания от источников постоянного тока, солнечных батарей или гибридных систем, что позволяет удовлетворить потребности при развертывании оборудования в удаленных районах или в особых условиях эксплуатации. - Способы установки
Поддерживает различные способы монтажа, такие как установка на столбе, на стене и с помощью кронштейна, что позволяет адаптироваться к различным условиям на месте установки. - Сбор и вывод данных
Настраиваемая частота дискретизации, формат выходных данных и алгоритмы срабатывания сигнализации для обеспечения соответствия конкретным требованиям мониторинга. - Корпус и защита
Обеспечивает специальные защитные характеристики, такие как коррозионная стойкость, устойчивость к ультрафиолетовому излучению и термостойкость при высоких и низких температурах, что повышает долговечность конструкции при эксплуатации на открытом воздухе.
автоматическая метеостанция с пьезоэлектрическим датчиком осадков Производитель и поставщик
Компания «Yantai Sensor» является профессиональным производителем и поставщиком автоматических метеостанций с пьезоэлектрическим дождемером. Компания располагает опытной собственной командой специалистов по исследованиям и разработкам, современными производственными мощностями, а также комплексной системой испытаний и контроля качества. Благодаря наличию лаборатории, аккредитованной CNAS, и современного оборудования для экологических испытаний каждая метеостанция с пьезоэлектрическим дождемером проходит тщательные испытания, включая циклические испытания при высоких и низких температурах, проверку устойчивости к влажности, испытания в аэродинамической трубе, длительное нахождение на открытом воздухе и проверку стабильности рабочих характеристик.
Благодаря наличию нескольких независимых брендов и запатентованных технологий вся наша продукция соответствует международным стандартам, включая CE, ISO и RoHS. Используя автоматизированные производственные линии и строгую систему управления качеством, мы предлагаем гибкие услуги по индивидуальной настройке и системной интеграции для удовлетворения разнообразных требований проектов. Свяжитесь с нашей командой профессионалов, чтобы узнать о решениях в области пьезоэлектрических дождемеров и возможностях долгосрочного сотрудничества.
