مقدمة
المستشعر الشمسي هو جهاز بصري دقيق يستخدم للكشف عن موقع الشمس وزاوية سقوطها. يتم تطبيقه على نطاق واسع في الأنظمة التي تتطلب تحكمًا دقيقًا في الموقف وتتبع مصدر الضوء. وهو مصمم في المقام الأول لقياس الانحرافات الزاوية لضوء الشمس بالنسبة للمعدات، ويوفر بيانات موضعية في الوقت الفعلي لأنظمة التحكم، مما يضمن مواجهة الأجهزة لاتجاهات استقبال الضوء المثلى باستمرار. وتشمل التطبيقات الشائعة التحكم في موقف الأقمار الصناعية، وأنظمة التتبع الكهروضوئية الشمسية، وملاحة الطائرات بدون طيار، ومعدات مراقبة الأرصاد الجوية.
كعنصر لا غنى عنه في صناعة الخلايا الكهروضوئية، سيرشدك هذا المقال إلى فهم مفصّل لمستشعرات الطاقة الشمسية وأنواعها واستخداماتها ومبادئ عملها واختيارها. يرجى متابعة القراءة.
كيف يعمل مستشعر الطاقة الشمسية؟
تعمل أجهزة الاستشعار الشمسية عن طريق القياس الدقيق لزاوية السقوط الشمسي وشدة الإشعاع من خلال آليات مثل التأثير الكهروضوئي أو الصمامات الحرارية أو الصمامات الثنائية الضوئية. وهي توفر البيانات الأساسية للأنظمة بما في ذلك التحكم في الموقف، والتتبع الكهروضوئي، ومراقبة الأرصاد الجوية. وتوفر مبادئ القياس المختلفة مزايا متميزة من حيث الدقة وسرعة الاستجابة والقدرة على التكيف البيئي، مما يتيح مرونة في الاختيار بناءً على متطلبات التطبيق.
بالنسبة للإخراج، توفر مستشعرات الطاقة الشمسية كلاً من الإشارات التناظرية (0-5 فولت / 4-20 مللي أمبير) والإشارات الرقمية (RS485 / Modbus، SDI-12). يستوعب هذا التنوع احتياجات التكامل المتنوعة في التحكم الصناعي، ونقل البيانات عن بُعد، والمراقبة منخفضة الطاقة، مما يتيح المراقبة والتحكم المستقر والموثوق في الوقت الحقيقي.
ما هو الإشعاع الشمسي؟ الدليل الكامل للقياس والمراقبة
أنواع المستشعرات الشمسية
يمكن تصنيف أجهزة الاستشعار الشمسية إلى أنواع مختلفة استنادًا إلى مبادئ القياس وسيناريوهات التطبيق، حيث يُظهر كل منها خصائص مميزة من حيث الدقة وسرعة الاستجابة والتكلفة وتوافق النظام. يسهّل فهم هذه الأنواع اختيار المستشعر الأنسب لمتطلبات محددة، وبالتالي تمكين مراقبة الإشعاع الشمسي بكفاءة والتحكم الأمثل في الأنظمة الكهروضوئية. فيما يلي عدة أنواع شائعة من أجهزة الاستشعار الشمسية.

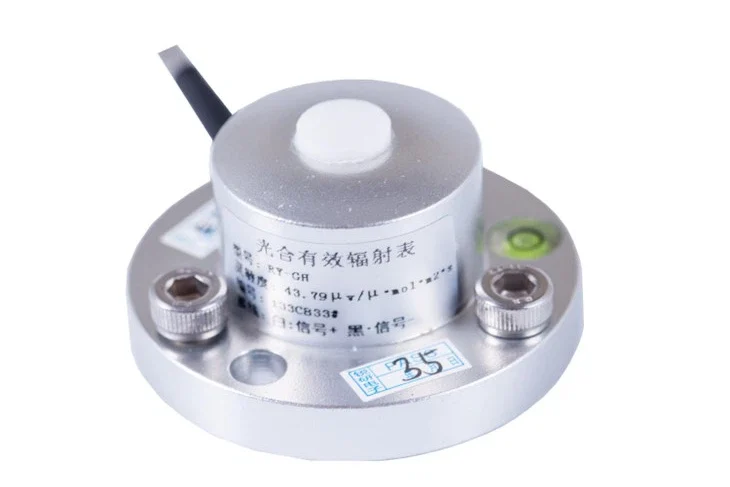

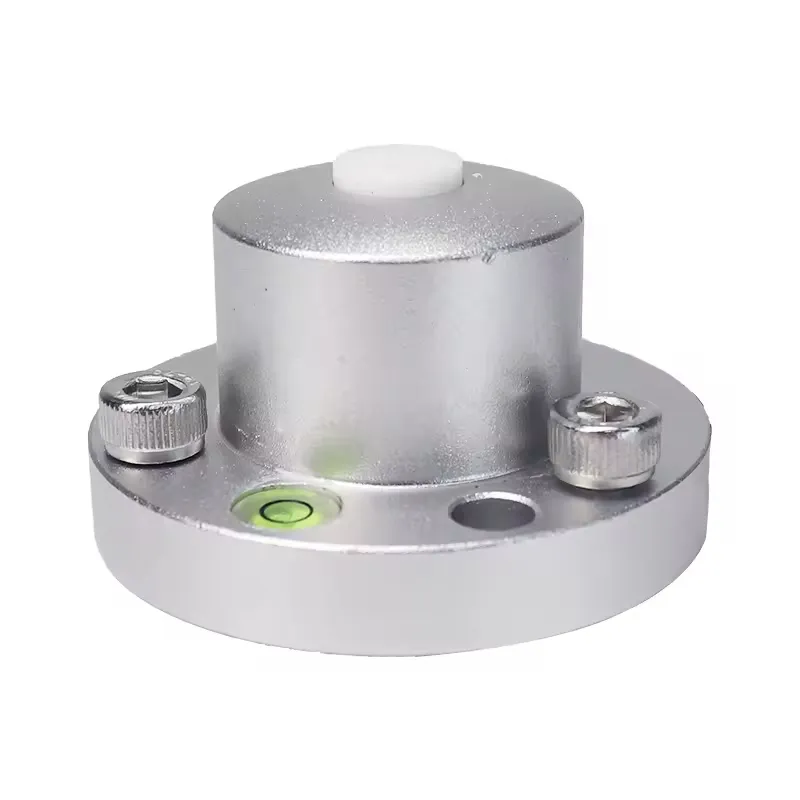

مستشعر الإشعاع النشط الضوئي
إن مستشعر الإشعاع النشط الضوئي (PAR) يقيس كثافة الإشعاع النشط ضوئيًا ضمن نطاق الطول الموجي للضوء الطبيعي الذي يتراوح بين 400 و700 نانومتر. وباستخدام كاشف ضوئي من السيليكون ومرشح ضوئي، يُخرج المستشعر إشارة جهد تتناسب مع شدة الضوء الساقط، مع حساسية تتناسب مع جيب تمام زاوية الضوء الساقط (الوحدة: ميكرومول/م²-ث). بفضل هيكله البسيط، يمكن توصيله مباشرةً بمقياس رقمي أو مسجِّل بيانات. مناسب لجميع الظروف الجوية، ويستخدم على نطاق واسع في مراقبة الأرصاد الجوية الزراعية وأبحاث نمو المحاصيل.
| المعلمة | المواصفات |
|---|---|
| النطاق الطيفي | 400-700 نانومتر |
| الحساسية | 7-70 μV / μ-مول-م²-ث |
| وقت الاستجابة | <1 ثانية (استجابة 99%) |
| الاعتماد على درجة الحرارة | الحد الأقصى 0.05% / ℃ كحد أقصى |
| تصحيح جيب التمام | زاوية سقوط تصل إلى 80 درجة |
| المقاومة الداخلية | <2 كΩ |
| بيئة العمل | درجة الحرارة -40-65 درجة مئوية، الرطوبة <90% |
| المخرجات | خرج أصلي 200 مللي فولت |
| النطاق | 0-4000 ميكرومتر-مول-م² ثانية |
| الأسلاك (نوع الجهد) | أحمر + أبيض + أحمر - |
| الأسلاك (النوع الحالي) | أحمر + أسود-أصفر (4-20 مللي أمبير) |
| الأسلاك (نوع RS485) | أحمر + أسود - أصفر، أزرق - ب |
| طول الأسلاك القياسي | 1.5 m |
| الطول الأقصى للرصاص | التيار: 200 م، RS485: 100 م، الجهد: 50 م |
مقياس الإشعاع الكلي TBQ-2C
إن مقياس الإشعاع الكلي TBQ-2C يقيس الإشعاع الشمسي الكلي في نطاق الطول الموجي 0.3-3.2 ميكرومتر. ومكونه الأساسي عبارة عن كابل حراري سريع الاستجابة سلكي ملفوف ومغطى بطلاء أسود غير لامع من 3M. وهو يولد خرج جهد كهربائي حراري يتناسب مع شدة الإشعاع الشمسي من خلال الاختلافات في درجات الحرارة. ويقلل تصميم زجاج الكوارتز المزدوج الطبقة من تأثيرات الحمل الحراري للهواء ويحجب الأشعة تحت الحمراء الخارجية، مما يضمن قياسات عالية الدقة مناسبة لرصد الأرصاد الجوية وأبحاث الطاقة الشمسية.
المواصفات
| المعلمة | المواصفات |
|---|---|
| الحساسية | 7-14 مللي فولت/كيلوواط/م² |
| وقت الاستجابة | <35 ثانية (استجابة 99%) |
| الاستقرار السنوي | ≤ ± 2% |
| استجابة جيب التمام | ≤ ± 7% (الارتفاع الشمسي 10°) |
| خطأ في الموضع | ≤ ± 5% (الارتفاع الشمسي 10°) |
| عدم الخطية | ≤ ± 2% |
| النطاق الطيفي | 0.3 - 3.2 ميكرومتر |
| معامل درجة الحرارة | ≤ ± 2% (-10-40 ℃) |

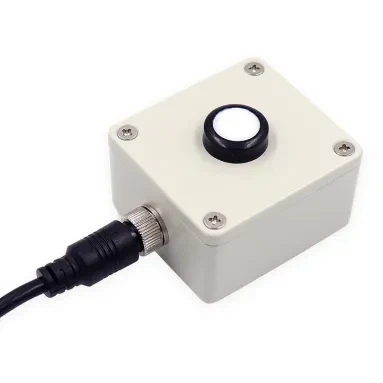

مستشعر الإشعاع فوق البنفسجي RY-CZW RS/485 RS/485
يقيس جهاز استشعار الأشعة فوق البنفسجية RY-CZW RS/485 بدقة الأشعة فوق البنفسجية الشمسية في الغلاف الجوي (نطاق الأشعة فوق البنفسجية فوق البنفسجية). وهو يوفر مؤشر الأشعة فوق البنفسجية وجرعة حروق الشمس ومعلومات عن تأثيرات الأشعة فوق البنفسجية على صحة الإنسان والنظم البيئية عبر أجهزة تسجيل البيانات. تُستخدم هذه الأداة على نطاق واسع لرصد الأشعة فوق البنفسجية ودراسات التأثير البيئي والإيكولوجي وتحليل تغير المناخ والتنبؤ بالأشعة فوق البنفسجية، مما يوفر بيانات موثوقة للبحث العلمي والصحة العامة.
| اسم المنتج | مستشعر الأشعة فوق البنفسجية |
| النطاق الطيفي | الأشعة فوق البنفسجية 280 ~ 400 نانومتر |
| استجابة جيب التمام | ≤4% (عندما تكون زاوية الارتفاع الشمسي 30 درجة) |
| درجة حرارة العمل | -50℃~+50℃ |
| نطاق القياس | 0 ~ 70 واط/م-2 / مؤشر الأشعة فوق البنفسجية 0-15 |
| وقت الاستجابة | ≤1s (استجابة 99%) |
| المخرجات | RS485 |
تطبيقات المستشعرات الشمسية
تقيس مستشعرات الطاقة الشمسية بدقة كثافة الإشعاع الشمسي وزاوية السقوط، مما يوفر دعم البيانات في الوقت الفعلي لأنظمة متنوعة. وتشمل تطبيقاتها مراقبة الأرصاد الجوية، وإدارة الطاقة الكهروضوئية، والتحكم البيئي الزراعي، والمباني الذكية والإدارة الحضرية. تعمل هذه المستشعرات على تعزيز كفاءة النظام وتحسين استخدام الموارد وتمكين التحكم الآلي.
محطات الطقس
وضمن محطات مراقبة الأرصاد الجوية، تقيس أجهزة الاستشعار الشمسية كثافة الإشعاع الشمسي ومؤشر الأشعة فوق البنفسجية، مما يوفر بيانات عالية الدقة للتنبؤ بالطقس وأبحاث المناخ والرصد البيئي. وهذا يدعم نمذجة الطقس وتحليل المناخ على المدى الطويل.
أنظمة مراقبة الطاقة الشمسية الكهروضوئية
تستخدم أنظمة مراقبة الطاقة الشمسية الكهروضوئية أجهزة استشعار شمسية لتتبع موقع الشمس وشدة الإشعاع في الوقت الفعلي، مما يتيح التعديل الأمثل لزاوية الألواح الشمسية لتعزيز كفاءة توليد الطاقة الكهروضوئية. كما أنها تراقب أداء النظام وتسهل تشخيص الأعطال.
مراقبة المناخ الزراعي
في مجال مراقبة المناخ الزراعي، تقيس أجهزة الاستشعار الشمسية الإشعاع النشط ضوئيًا (PAR)، مما يوفر بيانات ضوئية دقيقة لأبحاث نمو المحاصيل والتحكم البيئي في الصوبات الزراعية وخدمات الأرصاد الجوية الزراعية. وهذا يعزز نمو المحاصيل بكفاءة وتحسين الغلة.
أتمتة المباني والمدن الذكية
في المباني والمدن الذكية، تتيح مستشعرات الطاقة الشمسية إمكانية مراقبة الإضاءة والتحكم الذكي في الإضاءة وإدارة الطاقة. ومن خلال الاستفادة من البيانات في الوقت الفعلي، تعمل هذه المستشعرات على تحسين استخدام الطاقة في المباني، وتنظيم بيئات الإضاءة الداخلية، ومراقبة الظروف الحضرية، مما يؤدي إلى تنمية خضراء منخفضة الكربون.
مستشعر الطاقة الشمسية مقابل مقياس البيرانومتر: ما الفرق بينهما؟
تعد كل من أجهزة الاستشعار الشمسية ومقاييس البيرانومتر من الأدوات الرئيسية لقياس الإشعاع الشمسي، ولكنها تختلف اختلافًا كبيرًا في مبادئ التصميم والدقة ونطاق التطبيق والتكلفة. عادةً ما تكون أجهزة الاستشعار الشمسية ملائمة للميزانية مع أوقات استجابة سريعة، مما يجعلها مناسبة للتتبع الكهروضوئي وأنظمة التحكم الذكية والمراقبة في الوقت الفعلي. أما أجهزة قياس البيرانومترات، من ناحية أخرى، فهي أجهزة قياس احترافية توفر دقة وثباتًا عاليًا. وهي تتوافق مع المعايير الدولية مثل ISO 9060، وهي مثالية للبحث العلمي والأرصاد الجوية وتقييم الإشعاع عالي الدقة. يلخص جدول المقارنة أدناه الاختلافات الرئيسية بينهما.
| الميزة | مستشعر الطاقة الشمسية | مقياس البيرانومتر |
|---|---|---|
| النوع | استخدام اقتصادي/صناعي | الدرجة المهنية / البحثية |
| الدقة | معتدل، مناسب للمراقبة في الوقت الحقيقي | دقة عالية وثبات طويل الأمد |
| وقت الاستجابة | سريع (من أجزاء من الثانية إلى ثوانٍ) | أبطأ (من ثوانٍ إلى عشرات الثواني) |
| نطاق القياس | أشعة الشمس المباشرة / شدة الضوء | إجمالي الإشعاع الشمسي (مباشر + منتشر) |
| المخرجات | إشارة تناظرية، RS485، 4-20 مللي أمبير | إشارة تناظرية (مللي فولت/ثانية/م²) |
| معيار الشهادة | لا يوجد معيار إلزامي | شهادة الأيزو 9060 ISO 9060 |
| التكلفة | أقل | أعلى |
كيفية اختيار المستشعر الشمسي المناسب
عند اختيار مستشعر الطاقة الشمسية، ضع في اعتبارك سيناريو التطبيق والميزانية ومتطلبات الدقة وطريقة الاتصال. بالنسبة للأنظمة الكهروضوئية أو التشغيل الآلي للمباني، تكون أجهزة الاستشعار الاقتصادية ذات أوقات الاستجابة السريعة مناسبة. ومع ذلك، تتطلب الأبحاث أو مراقبة الأرصاد الجوية معدات عالية الدقة وذات درجة احترافية. وتحدد الميزانية الميزانيات الميزات المتاحة ومستويات الدقة؛ وتسمح الميزانيات الأعلى باختيار النماذج ذات الثبات الفائق على المدى الطويل. اختر الدقة وسرعة الاستجابة بناءً على المتطلبات الفعلية مع التأكد من بروتوكولات الاتصال (إشارة تناظرية أو RS485 أو SDI-12 أو 4-20 مللي أمبير) لضمان التوافق مع الأنظمة الحالية ونقل البيانات الموثوق به.
