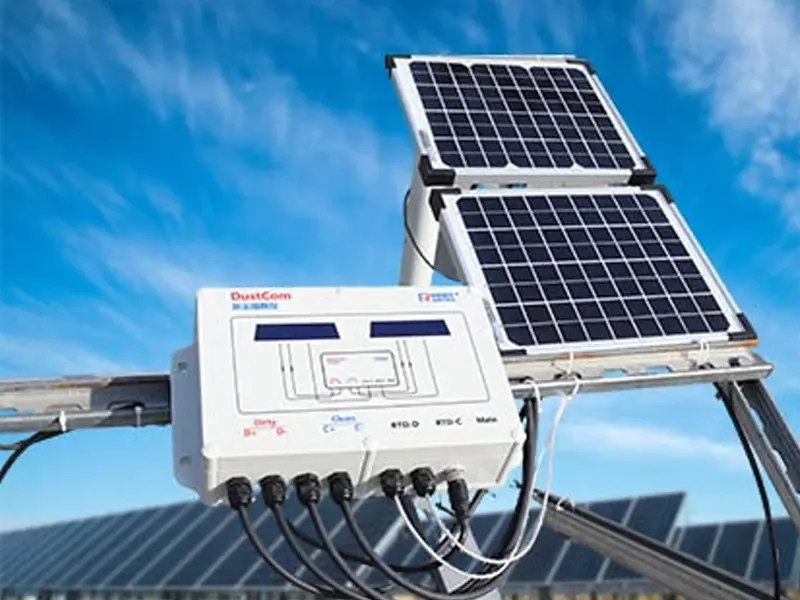

Sistema de control del índice de polvo fotovoltaico DustCom
El sistema de control del índice de polvo fotovoltaico DustCom es un dispositivo de control inteligente diseñado para centrales fotovoltaicas. Detecta en tiempo real la acumulación de polvo en las superficies de los módulos y cuantifica el grado de contaminación. La acumulación de polvo reduce la eficacia con la que los paneles solares absorben la radiación solar, lo que afecta a la generación de energía. También acelera el envejecimiento de los módulos y aumenta los costes operativos y de mantenimiento.
- Tasa de defectos: 0-100%
- Resolución: 0,1%
- Precisión de medición: 1%
- Rango de alimentación: 12-24V CC
- Consumo máximo: 20 mA @12 V CC
- Temperatura de funcionamiento: -40℃～+70℃
- Rango espectral: 0,3-3,2 μm
Precio: $590
Introducción
El DustCom Dust Index Meter es un método que cuantifica el impacto de la contaminación por polvo en la eficiencia de la generación de energía comparando los parámetros de rendimiento eléctrico (como la corriente de cortocircuito y la potencia máxima) de módulos fotovoltaicos limpios y módulos contaminados por polvo. Su principio básico consiste en medir las diferencias de rendimiento eléctrico entre módulos limpios y contaminados en condiciones idénticas para calcular la pérdida de eficiencia causada por la contaminación por polvo, proporcionando así datos de apoyo para el funcionamiento y el mantenimiento de las centrales fotovoltaicas.
El sistema de monitorización de polvo fotovoltaico es compatible con paneles fotovoltaicos de hasta 30 A, 50 V y 700 W. El RTD Pt100 de montaje en superficie incluido se utiliza para medir la temperatura en la parte posterior del panel fotovoltaico, y los datos se transmiten a través de Modbus RTU (RS485).
Principio de medición sensor de suciedad fotovoltaico

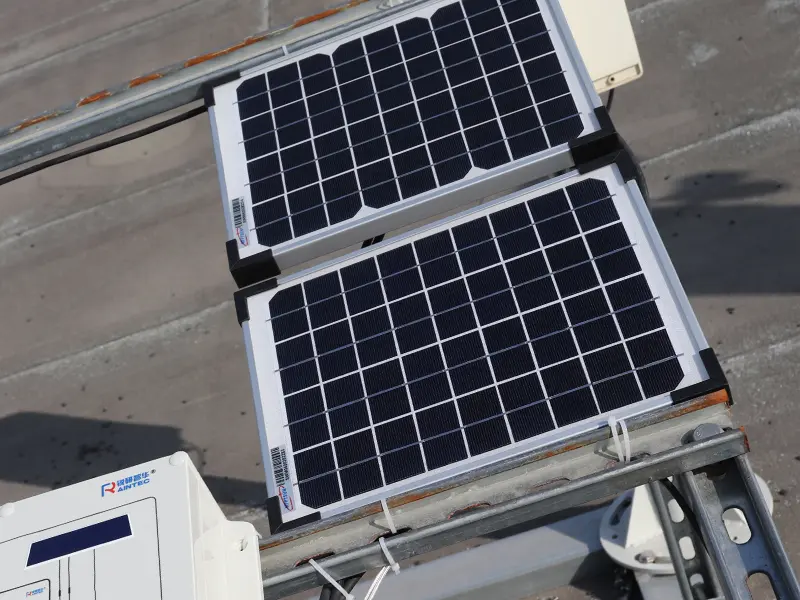

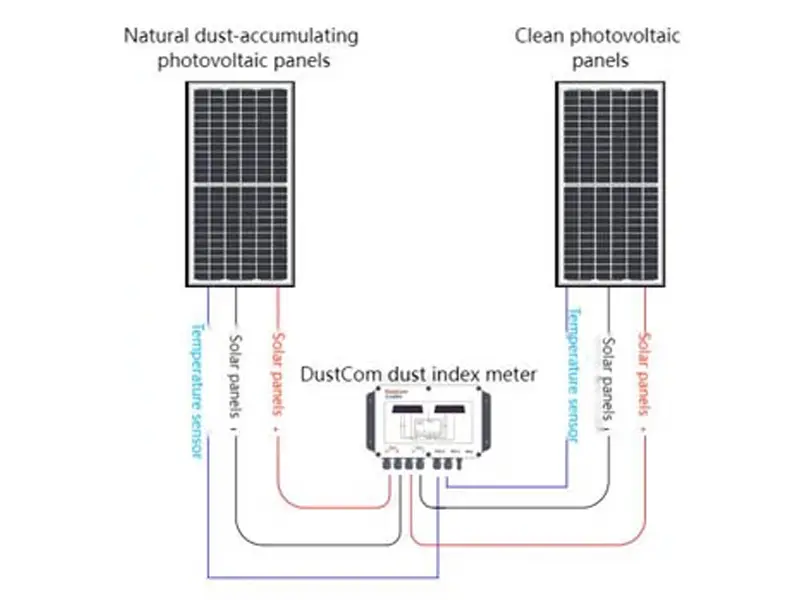

El principio fundamental del método de referencia para medir la contaminación de los módulos fotovoltaicos es el siguiente: se colocan dos módulos fotovoltaicos del mismo modelo y lote en el mismo entorno; uno se mantiene limpio, mientras que al otro se le deja acumular polvo de forma natural. Según la norma IEC 60904, la irradiancia efectiva se calcula midiendo la corriente de cortocircuito y la temperatura en la parte posterior de ambos módulos. La pérdida por contaminación se determina comparando la irradiancia efectiva del módulo contaminado con la del módulo de referencia limpio.
.
La fórmula para calcular el índice de pérdida de suciedad (SLI) es la siguiente:
SLI = (1 - Geffs/Geffc) × 100%. Aquí, Geffs es la irradiancia efectiva calculada para el módulo sucio, y Geffc es la irradiancia efectiva calculada para el módulo limpio de referencia.
Estructura fotovoltaico sensor de suciedad
- Unidad de sensor de detección de polvo: Se utiliza para controlar en tiempo real la acumulación de polvo en la superficie de los módulos fotovoltaicos y recopilar datos sobre la contaminación.
- Módulo de medición de referencia y suciedad: Calcula el índice de suciedad comparando la diferencia de radiación entre superficies limpias y contaminadas.
- Sensor de radiación solar (piranómetro): Mide la intensidad de la radiación solar para proporcionar datos de referencia para el análisis de la suciedad.
- Unidad de adquisición de datos (DAQ): Responsable de recoger datos de varios sensores y realizar el procesamiento preliminar
- Módulo de transmisión de datos: Admite comunicación inalámbrica o por cable para cargar datos en la plataforma de supervisión
- Sistema de alimentación: Normalmente utiliza un sistema de energía solar para garantizar un funcionamiento estable y duradero del equipo.
- Plataforma de supervisión y gestión: Permite la visualización y el análisis de datos, así como la gestión remota del funcionamiento y el mantenimiento.
- Estructura de montaje y carcasa de protección: Proporciona soporte estructural para la instalación de equipos y ofrece protección a prueba de polvo, agua y corrosión para soportar entornos exteriores.
Detalles

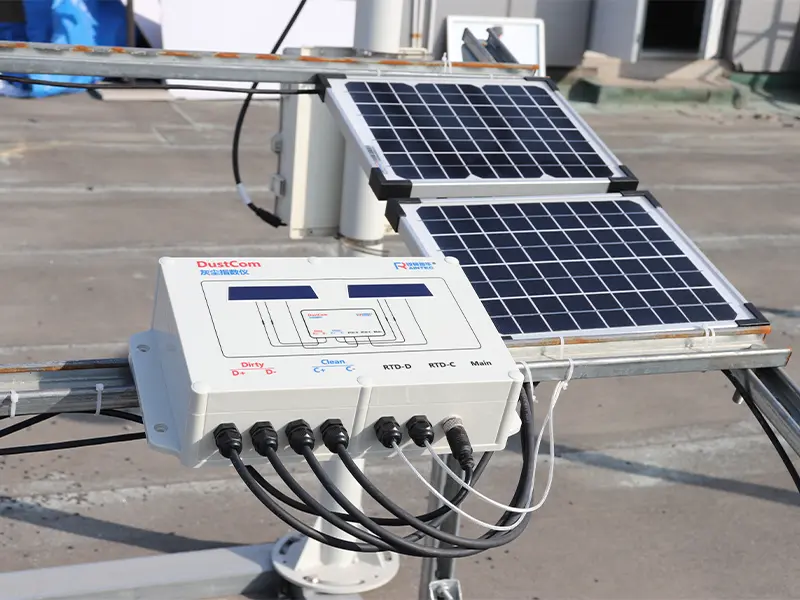

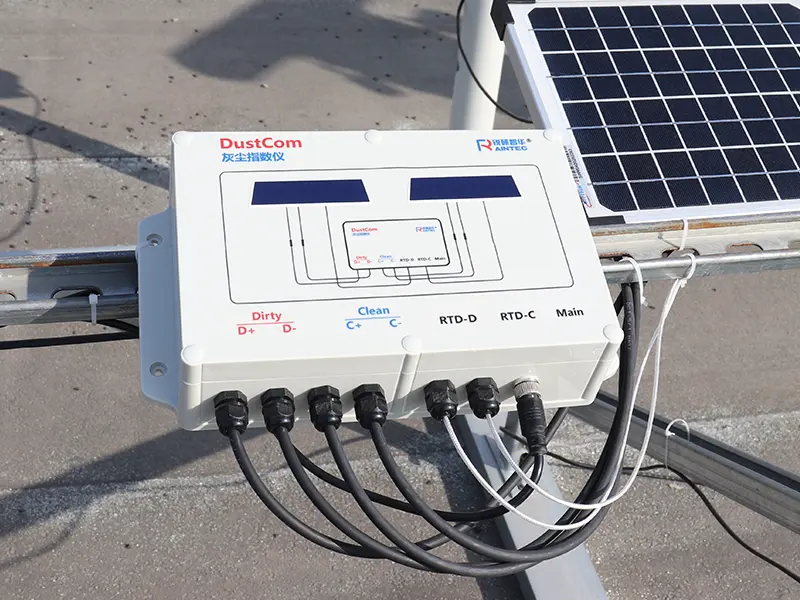

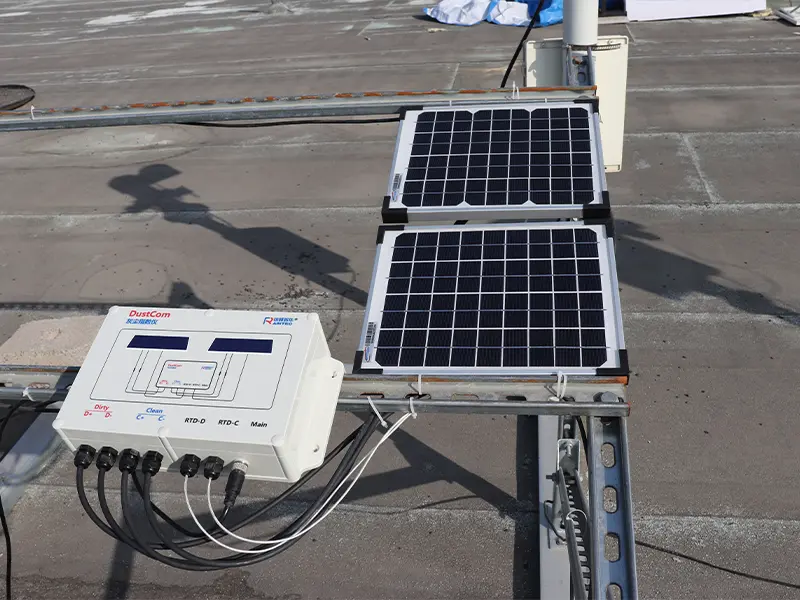

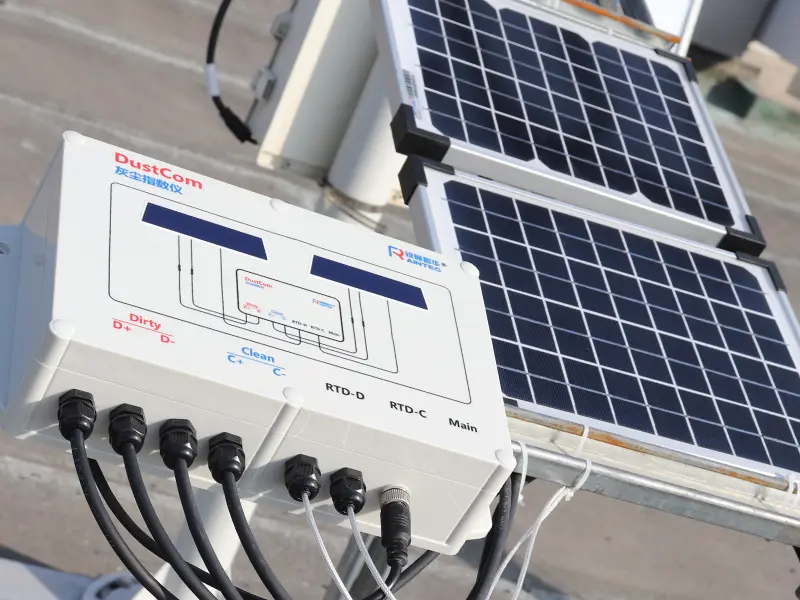

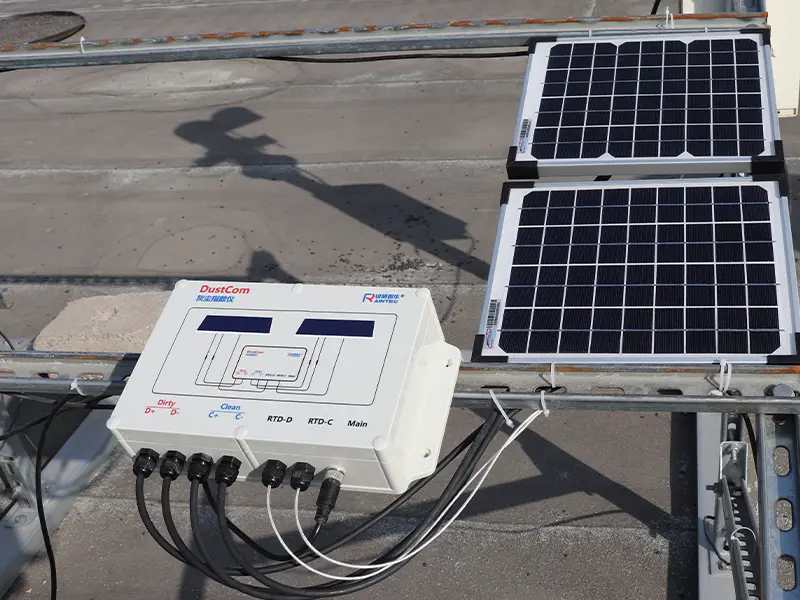

El sistema de monitorización del índice de polvo fotovoltaico DustCom presenta un diseño sencillo y una estructura compacta, lo que facilita su instalación cerca de los módulos fotovoltaicos. Dispone de una robusta carcasa protectora con la zona de detección del sensor en la parte superior, interfaces de módulo de adquisición y transmisión de datos en los laterales y un robusto soporte de montaje en la parte inferior. A continuación se presentan los detalles específicos：

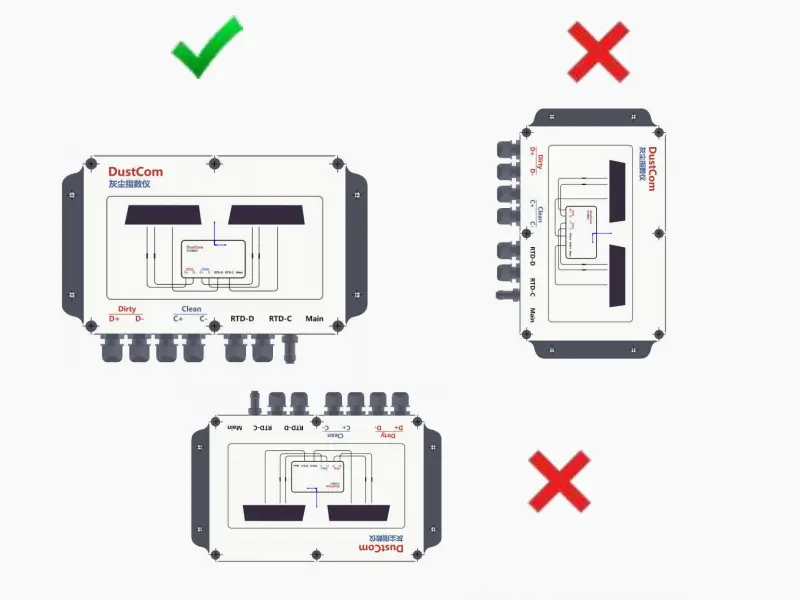

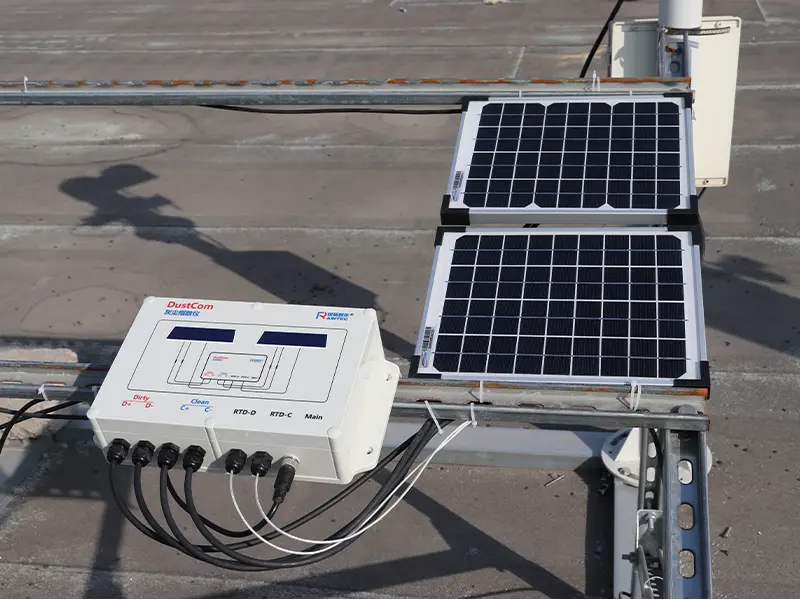

Dirección de instalación
Instale el DustCom lo más cerca posible del módulo que va a medir. Si es posible, elija un lugar sombreado debajo del módulo. Cuando instale el medidor de polvo DustCom, coloque la entrada del cable hacia abajo para evitar que entre agua a través del cable.
Método de montaje

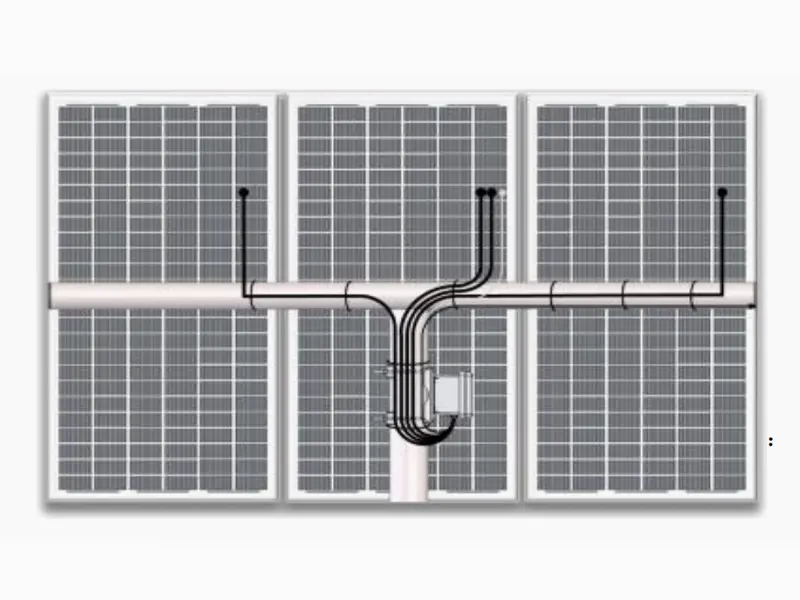

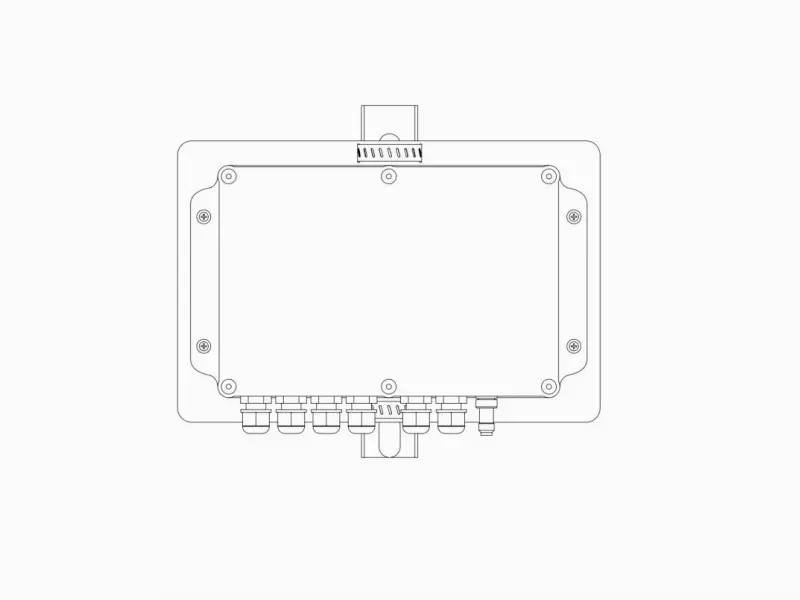

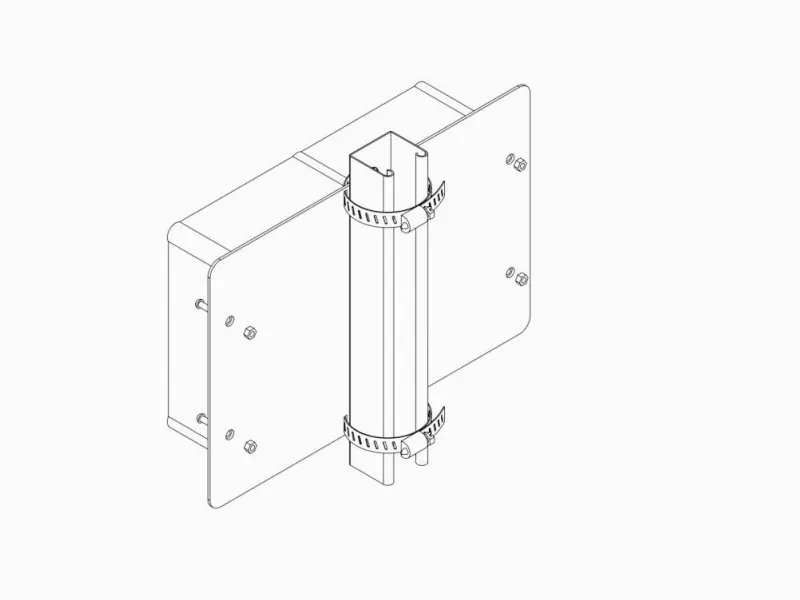

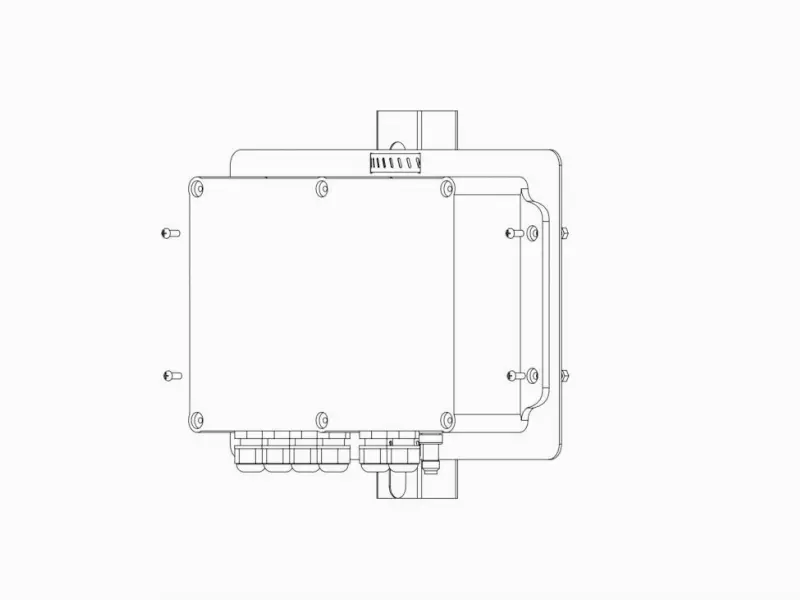

Cuenta con un sistema de montaje tipo abrazadera de acero inoxidable que permite ajustar libremente el diámetro. DustCom puede instalarse en varios tipos de soportes verticales en sistemas fotovoltaicos, incluidos postes o columnas de montaje, como se muestra en la figura siguiente:
Instale el DustCom en el soporte proporcionado por el cliente y, a continuación, fíjelo a la estructura de montaje vertical elegida mediante abrazaderas. Asegúrese de que los cables estén bien sujetos y, si utiliza un seguidor, asegúrese de que los cables sean lo suficientemente largos para adaptarse al movimiento de los paneles solares.
Especificaciones
A continuación se describen las especificaciones clave del sistema de supervisión del índice de suciedad fotovoltaico DustCom. Abarca parámetros críticos como el rendimiento de la monitorización del índice de suciedad, las capacidades de medición de la temperatura de los módulos, los rangos de los parámetros eléctricos, los métodos de comunicación y alimentación eléctrica y la adaptabilidad al entorno. También incluye información sobre las dimensiones estructurales del equipo y su grado de protección, lo que proporciona una visión general del rendimiento del sistema y su ámbito de aplicación. A continuación figuran las especificaciones del sistema de medición de polvo fotovoltaico:
Parámetros
| Tasa de defectos | 0-100% |
| Resolución | 0.10% |
| Precisión de la medición | 1% |
| Rango de medición de la temperatura de los componentes | -40-+150°C |
| Precisión de medición de la temperatura de los componentes | +(0,15 + 0,002t) °C |
| Sonda de temperatura de componentes | PT100 Clase A |
| Potencia del componente probado | 20-700 W |
| Corriente de cortocircuito máxima del componente probado | 30 A |
| Tensión máxima en circuito abierto del componente sometido a prueba | 50 V |
| Normas de referencia | IEC 61724-1 (2021) |
| Gama de fuentes de alimentación | 12-24 V CC |
| Consumo máximo | 20 mA a 12 V CC |
| Formato de la señal de salida | RS485 estándar Protocolo Modbus |
| Temperatura de funcionamiento | -40°C a +70°C |
| Humedad de funcionamiento | 0-100% RH |
| Temperatura de almacenamiento | -50 a 85°C |

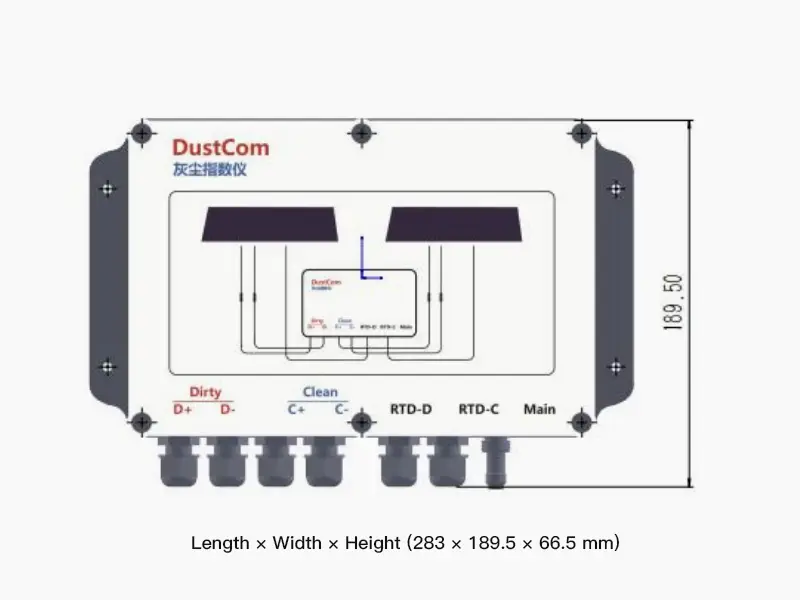

| Dimensiones del instrumento | 283*165*66 mm (anchura sin conector impermeable) |
| Peso | 2,3 kg |
| Resistencia al agua | IP65 |
Características del sistema de medición de polvo fotovoltaico
Control en tiempo real
Seguimiento en tiempo real de la acumulación de polvo en los módulos fotovoltaicos
Alta precisión
Garantiza resultados de medición fiables y precisos
Guía de limpieza
Ayuda a optimizar los programas de limpieza y a reducir las pérdidas
Fácil instalación
Estructura compacta para una instalación y un mantenimiento rápidos
Amplia adaptabilidad
Funciona con fiabilidad en entornos exteriores adversos
Bajo consumo
Diseñado para un funcionamiento duradero y energéticamente eficiente
Aplicaciones sensor de suciedad fotovoltaico

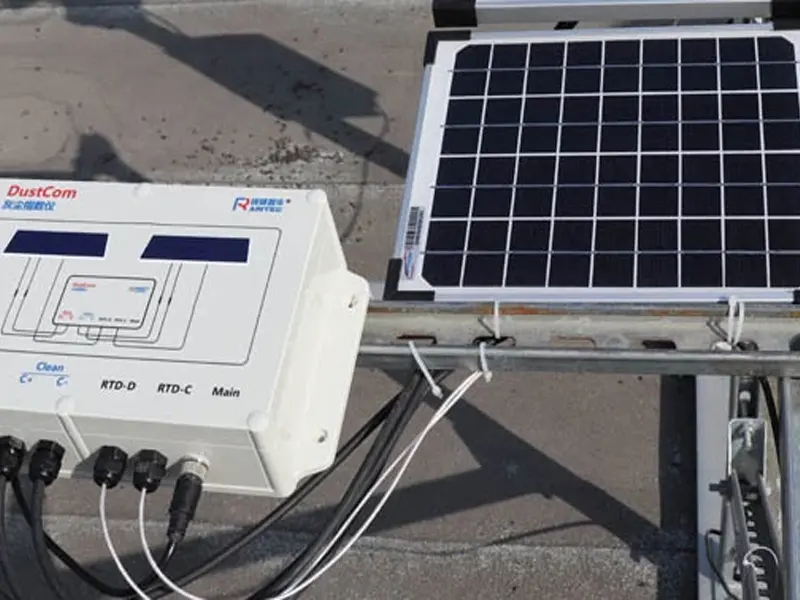

El sistema de monitorización del índice de polvo fotovoltaico DustCom se utiliza ampliamente en proyectos de energía solar para controlar la acumulación de polvo en los módulos fotovoltaicos y evaluar su impacto en la eficiencia de la generación de energía. Al proporcionar datos precisos sobre la suciedad y análisis de rendimiento, el sistema ayuda a optimizar las estrategias de limpieza, reducir las pérdidas de energía y mejorar el funcionamiento general de la planta y la eficiencia del mantenimiento. A continuación se describen aplicaciones específicas del sistema de monitorización del índice de polvo solar:

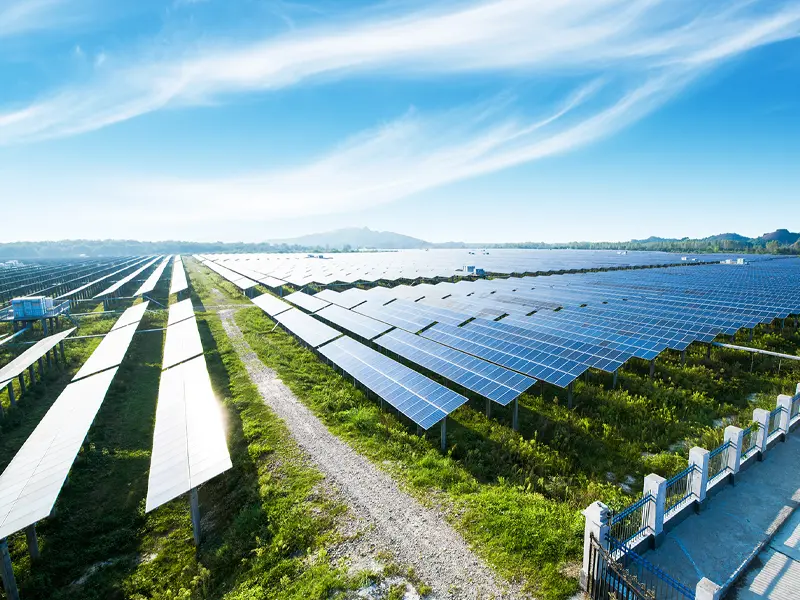

Plantas de energía solar a escala comercial
Supervisa la acumulación de polvo y optimiza las operaciones y el mantenimiento de las centrales eléctricas terrestres a gran escala, ayudando a establecer programas de limpieza científicamente fundamentados.
Sistemas fotovoltaicos distribuidos
Adecuado para proyectos fotovoltaicos distribuidos en tejados, comerciales e industriales, proporciona información en tiempo real sobre la contaminación de los módulos.
Zonas desérticas y polvorientas
Proporciona datos de vigilancia críticos en zonas con fuertes tormentas de arena y polvo, abordando eficazmente los frecuentes problemas de acumulación de polvo.
Proyectos agrícolas fotovoltaicos
Apoya la gestión de la eficiencia de la generación de energía para proyectos agro-solares, equilibrando los entornos agrícolas con el estado operativo del sistema fotovoltaico.
Sistemas inteligentes de supervisión fotovoltaica
Integrado en plataformas de supervisión inteligentes para permitir la supervisión, el análisis y la alerta temprana de datos a distancia, mejorando la inteligencia de las operaciones y el mantenimiento.
Instituciones de investigación y ensayo
Se utiliza para el análisis del rendimiento fotovoltaico y los estudios de impacto ambiental, proporcionando datos fiables para la recopilación de datos experimentales y la optimización técnica.
sistema de control del índice de polvo fotovoltaico DustCom personalizado
El sistema de monitorización del índice de polvo fotovoltaico DustCom admite una personalización flexible para satisfacer las diversas necesidades de los distintos proyectos solares y condiciones ambientales. Desde la configuración del hardware hasta los protocolos de comunicación y los métodos de instalación, el sistema puede adaptarse para garantizar un rendimiento óptimo, una integración perfecta y un funcionamiento eficaz en distintos escenarios de aplicación.
Opciones de personalización
- Configuración del sensor: Combinaciones personalizables de sensores con distintos tipos y niveles de precisión para satisfacer los requisitos del proyecto.
- Rango de medición: Admite el ajuste flexible de los rangos de medición de parámetros como el índice de suciedad y la temperatura.
- Protocolos de comunicación: RS485 opcional, Modbus u otros protocolos de comunicación para compatibilidad con varios sistemas
- Opciones de alimentación: Admite varios métodos de alimentación, como corriente continua o energía solar
- Montaje e instalación: Ofrece diversas estructuras de montaje para adaptarse a los distintos entornos de las centrales eléctricas
- Integración de sistemas: Puede integrarse con SCADA o plataformas de supervisión de terceros
- Caja y nivel de protección: Materiales de carcasa y grados de protección personalizables para soportar entornos difíciles
- Servicios de marca y OEM: Admite la personalización de la marca exterior, los logotipos y las carcasas de los productos
Sistema de control del índice de polvo fotovoltaico DustCom Fabricante y Proveedor
Yantai Sensor es un fabricante y proveedor profesional del sistema de monitorización del índice de polvo fotovoltaico DustCom, especializado en soluciones de monitorización de suciedad de alta precisión para plantas de energía solar, control medioambiental, y análisis de rendimiento. Nuestros sistemas DustCom están diseñados para medir con precisión la acumulación de polvo en los módulos fotovoltaicos, proporcionando datos estables y fiables para la evaluación de la relación de rendimiento (PR), la optimización de la limpieza y la mejora del rendimiento energético.
Con una sólida capacidad de I+D independiente, instalaciones de fabricación avanzadas y un laboratorio de pruebas medioambientales especializado, cada sistema se somete a un estricto control de calidad, que incluye pruebas de temperatura, humedad, exposición al polvo y estabilidad a largo plazo. Certificados por CE, ISO y RoHS, ofrecemos productos fiables junto con servicios OEM/ODM flexibles para apoyar proyectos globales de energía solar y aplicaciones de monitorización fotovoltaica inteligente.
