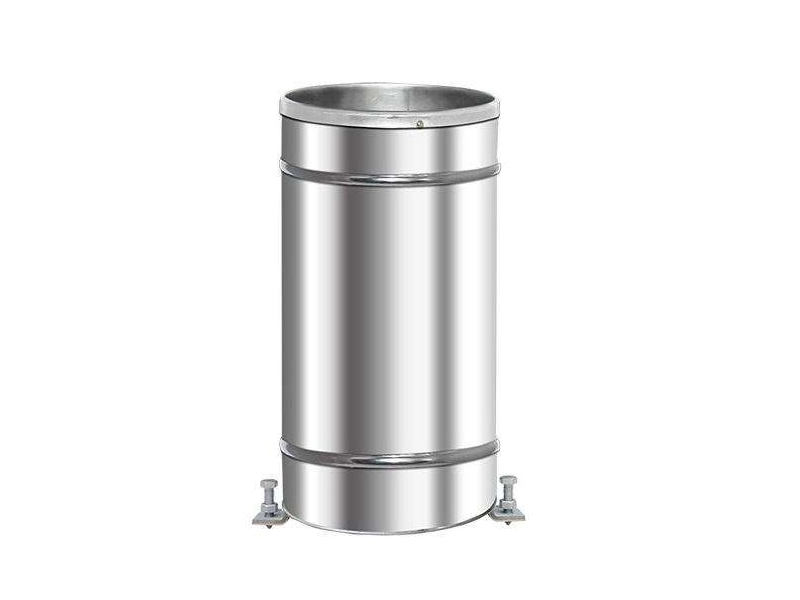

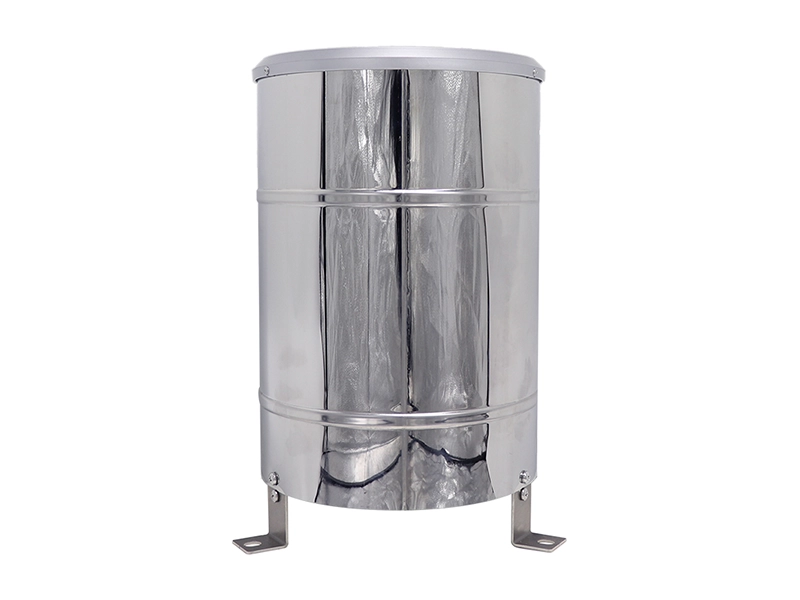

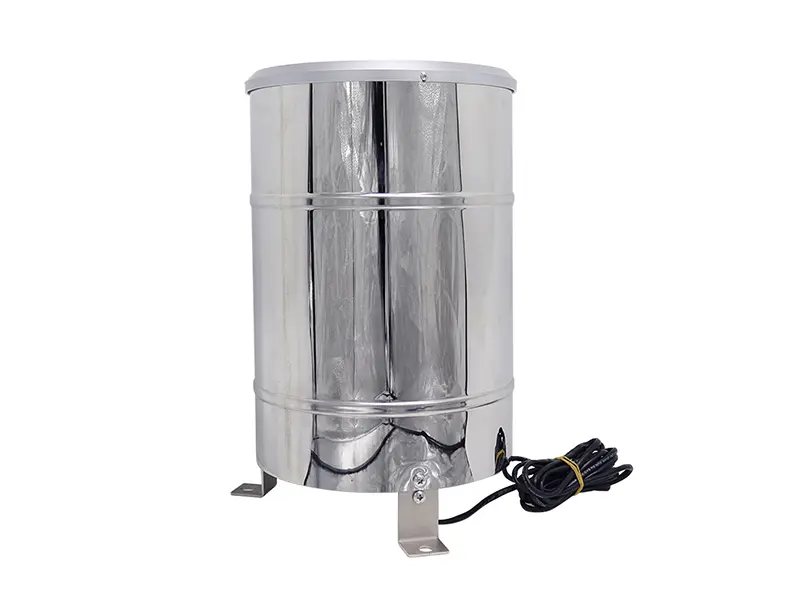

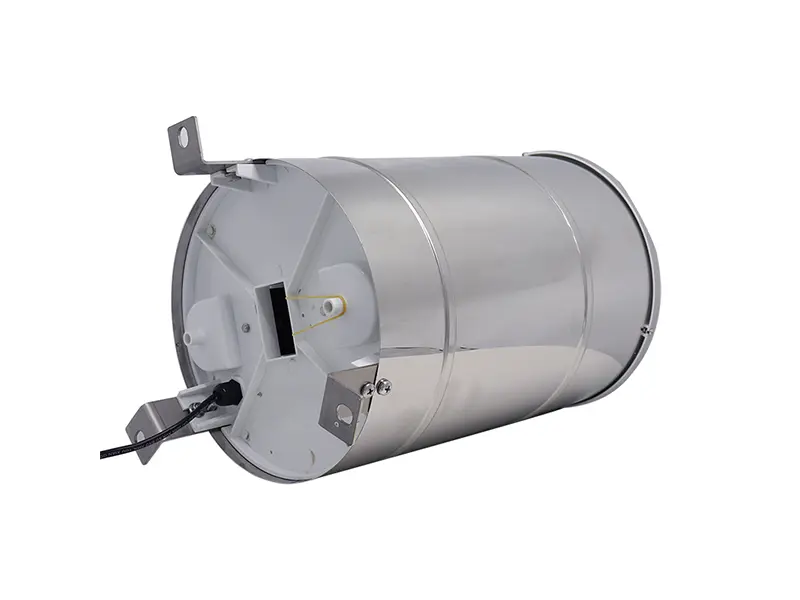

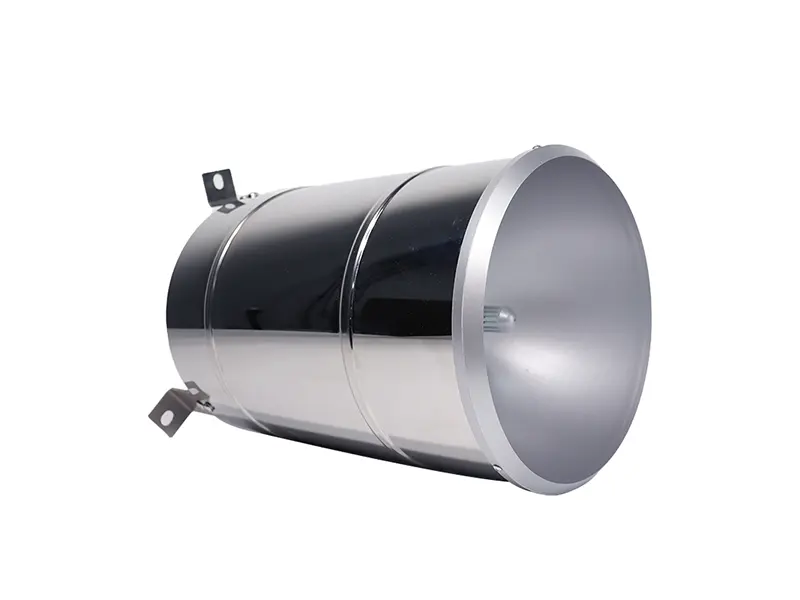

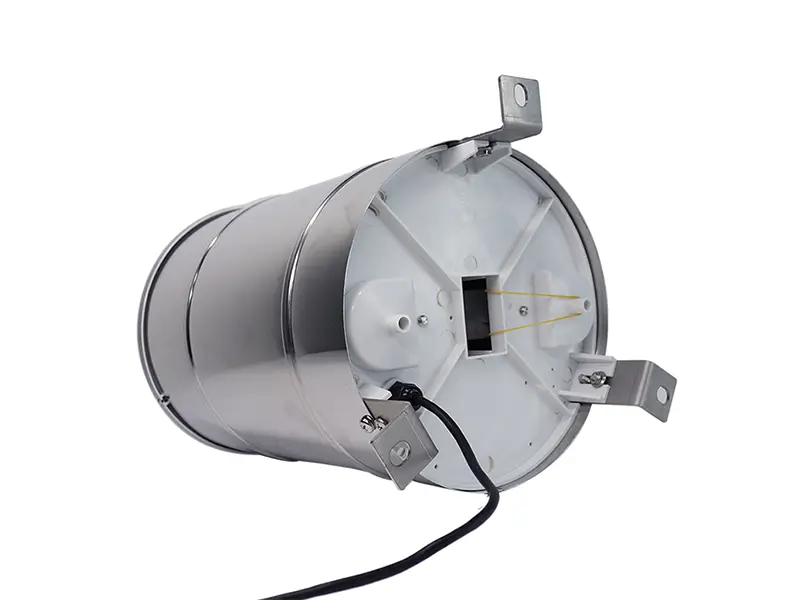

Sensor de lluvia para cubos basculantes RY-YLX
El sensor de lluvia de cubo basculante RY-YLX es un dispositivo de vigilancia meteorológica de uso común para medir continuamente la cantidad y la intensidad de las precipitaciones, también conocido como pluviómetro de cubo basculante. El sistema consigue un cálculo preciso de las precipitaciones mediante el recuento de frecuencias de impulsos. Con una estructura sencilla, una medición estable, un mantenimiento sencillo, una buena repetibilidad y un funcionamiento fiable a largo plazo en exteriores, se utiliza ampliamente en la vigilancia meteorológica, la hidrología y los recursos hídricos, la gestión del riego agrícola, las ciudades inteligentes, la alerta de inundaciones, la meteorología del tráfico y la vigilancia medioambiental. Es uno de los sensores básicos indispensables en los sistemas automáticos de control de precipitaciones.
|
Parámetro |
Especificación |
|---|---|
|
Salida múltiple |
RS485（ModBusRTU） |
|
Suministro |
DC12-24V |
|
Diámetro del colector Rian |
φ200mm |
|
Rango de medición |
≤4mm/min |
|
Entorno de trabajo |
Temperatura 0～+60℃ |
Introduzca
El pluviómetro de cubo basculante RY-YLX mide las precipitaciones convirtiéndolas en una señal física medible. Es ampliamente aplicable en pequeñas estaciones meteorológicas, estaciones hidrológicas y departamentos agrícolas y forestales para medir el volumen, la intensidad y la duración de las precipitaciones. Emite señales de impulsos, lo que permite medir las precipitaciones registrando el número de impulsos.

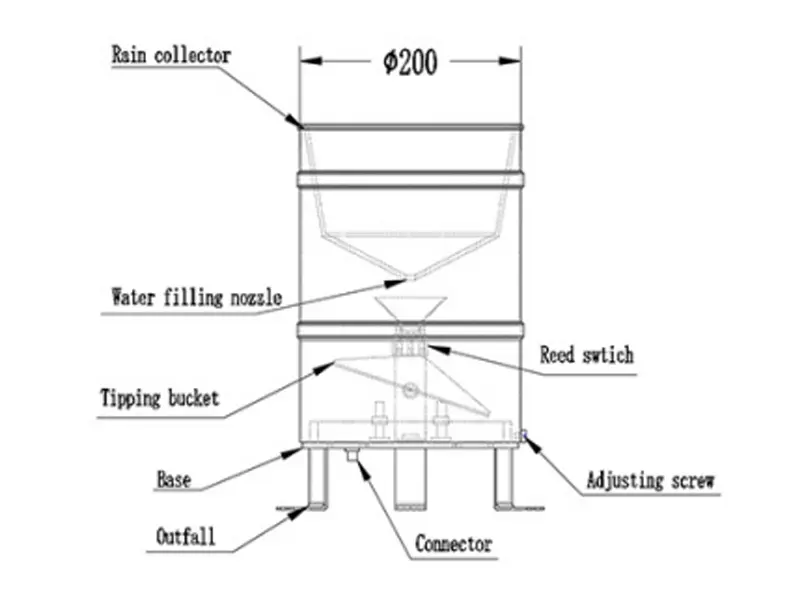

Estructura del pluviómetro de cubo basculante
- Pluviómetro: Situado encima del sensor, recoge las precipitaciones y las canaliza hacia el interior a través de una abertura normalizada.
- Malla filtrante: Instalado debajo de la entrada de lluvia, bloquea residuos como hojas, insectos y polvo para evitar atascos.
- Mecanismo de la cuchara basculante: Compuesto por dos pequeños cubos simétricos, este componente central de medición contiene un volumen fijo de agua de lluvia. Al alcanzar el nivel preestablecido, cada cubo se vuelca automáticamente para completar la medición.
- Mecanismo de giro y nivelación: Permite un basculamiento sensible mediante cojinetes de alta precisión o pivotes con filo de cuchilla. La estructura de nivelación calibra la orientación horizontal del sensor.
- Dispositivo de activación de señales: Genera una salida de señal de disparo cuando el cubo basculante se voltea, produciendo una señal de pulso estándar para la acumulación de precipitaciones y el cálculo de la intensidad.
- Vivienda y estructura de protección: Fabricado con materiales resistentes a la corrosión y a los rayos UV para proteger los componentes internos y soportar el funcionamiento a largo plazo en exteriores.

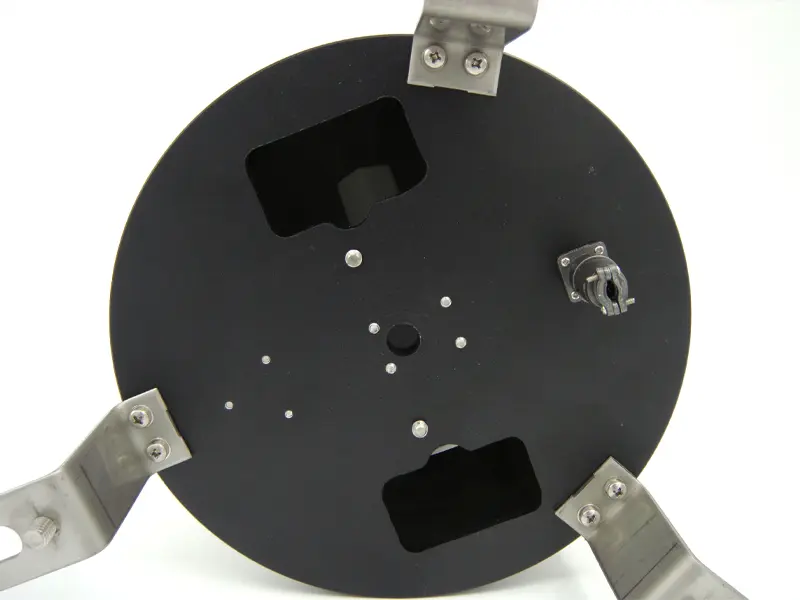

- Base e interfaz de montaje: Asegura el sensor para su instalación en poste, plataforma o soporte, facilitando su integración en estaciones meteorológicas automáticas o sistemas de control de precipitaciones.
- Salida de señal y bloque de terminales: Proporciona salida de impulsos, RS485 u otras interfaces de comunicación para una conexión perfecta con plataformas de supervisión.

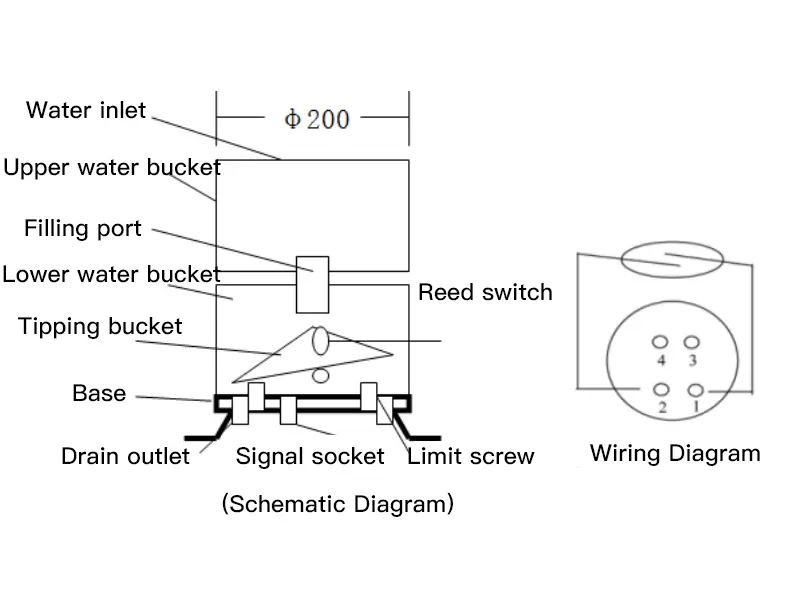

Principio de funcionamiento
El puerto de recogida de agua recoge el agua de lluvia y la inyecta en el cubo dosificador a través del puerto de inyección de agua. Cuando el volumen de inyección de agua alcanza un valor predeterminado, el cubo se voltea. Durante el proceso de volteo, el acero magnético pasa por el interruptor de láminas para encenderlo y apagarlo. Los registros pueden lograr el propósito de la recogida automática.

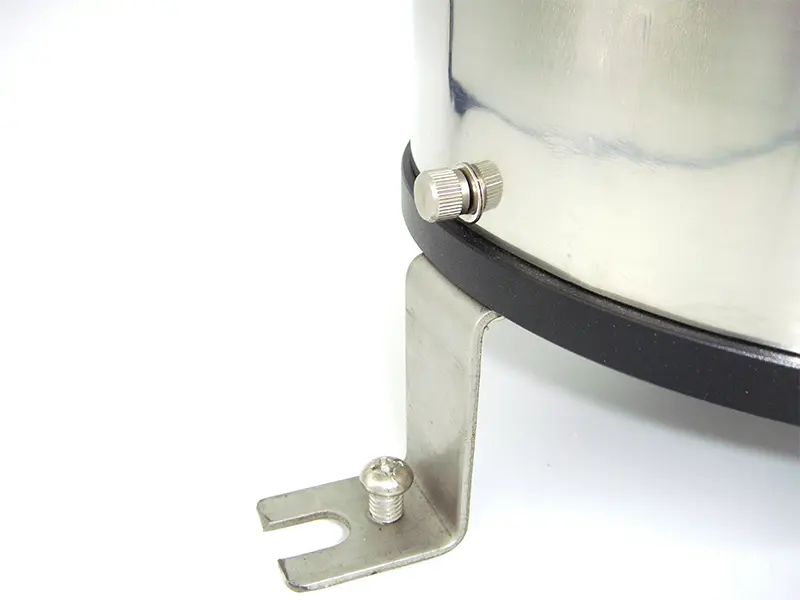

Detalles

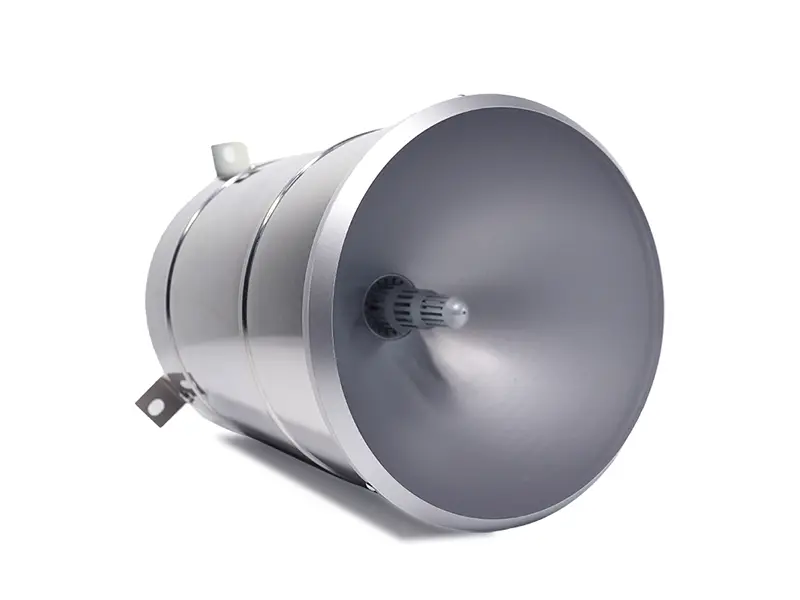

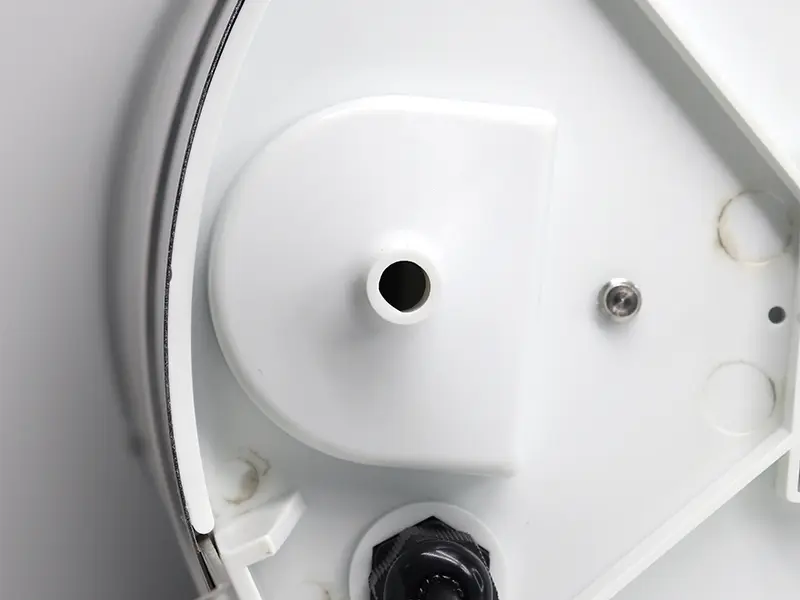

El pluviómetro de cubo basculante se ha diseñado meticulosamente en cada detalle estructural, cada uno de los cuales repercute directamente en la precisión de la medición de las precipitaciones y en un funcionamiento estable a largo plazo. Las imágenes detalladas que aparecen a continuación proporcionan una comprensión visual de las ventajas de diseño del sensor.
Especificaciones
Pluviómetro de cubo basculante RY-YLX: Una visión completa de sus parámetros clave proporciona una comprensión profunda de su precisión de medición, adaptabilidad medioambiental y diseño estructural. Las siguientes especificaciones demuestran claramente las principales ventajas de rendimiento y aplicación de este pluviómetro de cubo basculante.
Parámetros
| Nombre del producto | Sensor de precipitaciones RY-YLX/485 |
| Diámetro del colector Rian | φ200mm |
| Rango de medición | ≤4mm/min |
| Salida | Conexión y desconexión del tubo de láminas seco, por impulsos (1 impulso = 0,2 mm de precipitación) |
| Peso | 4KG |
| Material | Acero inoxidable |
| Tiempo de respuesta | 1S |
| Entorno de trabajo | Temperatura 0～+60℃ |
| Longitud de línea estándar | 1.5m |
| Cable más alejado | Corriente200m、 RS485 100 m、 tensión 50m |
| Protección contra la penetración | IP65 |
función pluviómetro de cubo basculante
La medición es estable
Buena linealidad, salida estable, datos precisos y fiables
transmisión a larga distancia
Larga distancia de transmisión y gran capacidad antiinterferente

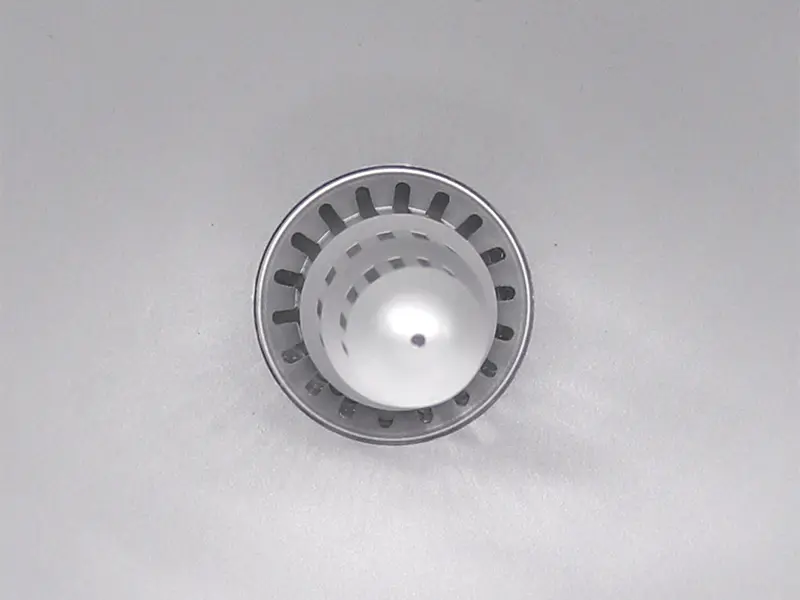

Diseño antibloqueo

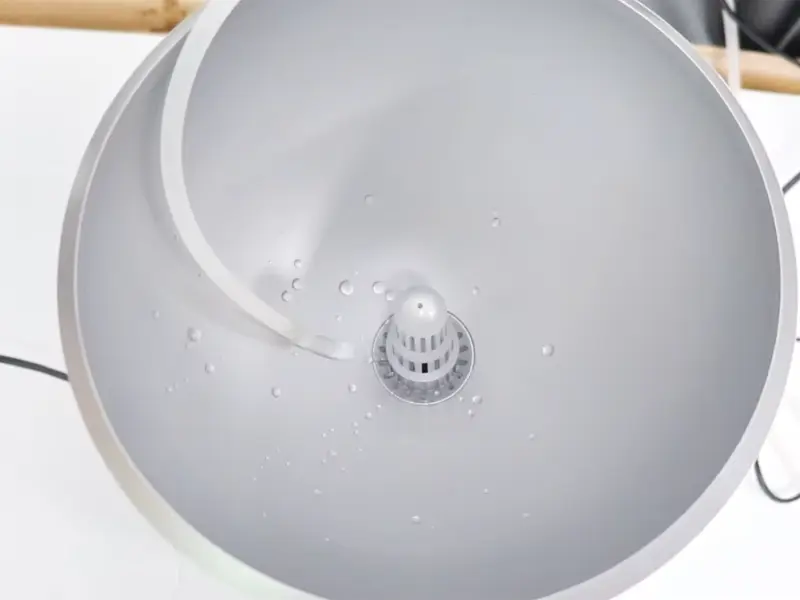

La estructura única del embudo evita eficazmente que los residuos se atasquen
Cubo basculante sensible
El sistema está bien hecho, tiene poca fricción y las piezas basculantes son sensibles y estables.
Construcción de acero inoxidable
Proceso de estampación integrado de acero inoxidable, superficie lisa, pequeño error de acumulación de agua
Nivelación precisa
Burbujas horizontales incorporadas para una instalación y un ajuste más precisos
aplicación pluviómetro tipo cubo basculante
Como equipo central del sistema automático de control de precipitaciones, el pluviómetro tipo cubo basculante puede realizar mediciones continuas, estables y en tiempo real de las precipitaciones y de su intensidad. Tiene las ventajas de una estructura fiable, datos precisos y fácil mantenimiento. Se utiliza ampliamente en meteorología, hidrología, agricultura e infraestructuras urbanas.

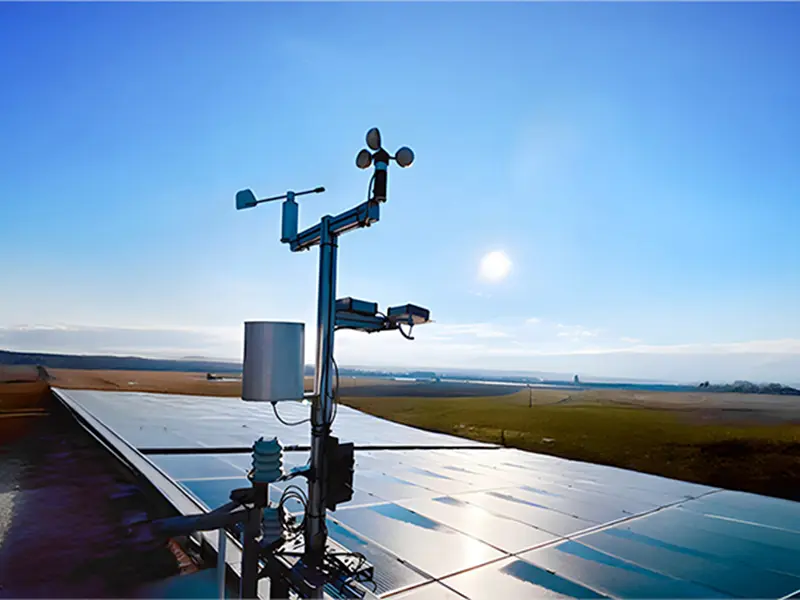

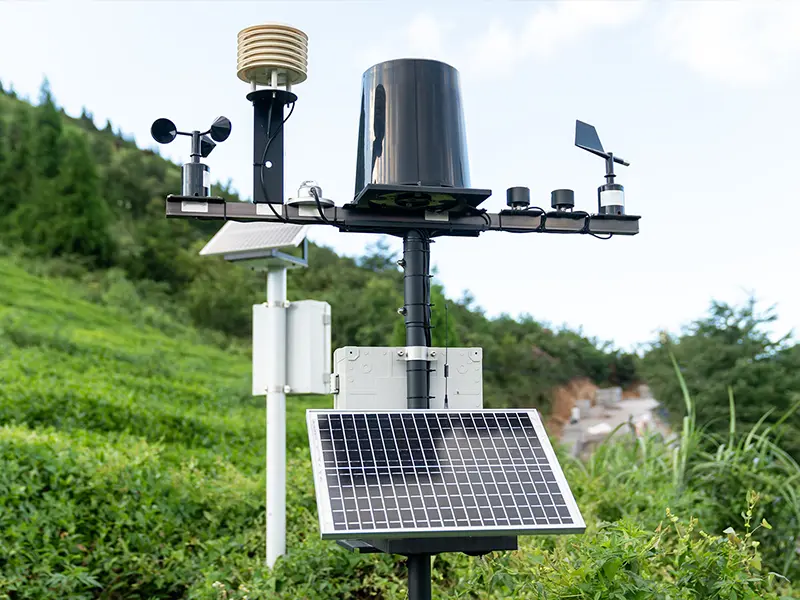

Control meteorológico
Se utiliza en estaciones meteorológicas automáticas para obtener datos de precipitaciones

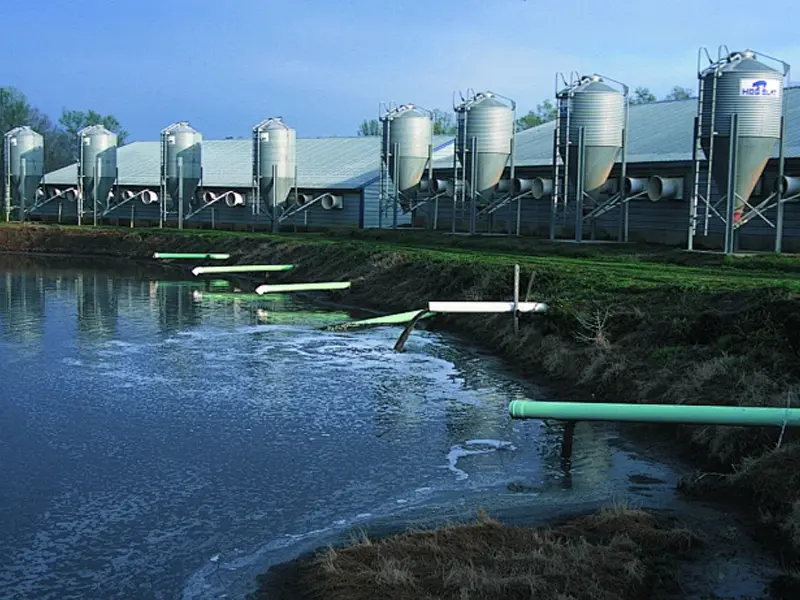

riego agrícola
Orientar el riego de las tierras agrícolas y la gestión del agua
Alerta de inundación
Datos de alerta de precipitaciones en tiempo real
ciudad inteligente
Control del drenaje urbano y de los encharcamientos
tráfico tiempo
Utilizado en la vigilancia de carreteras y aeropuertos
Casos
A través de ejemplos de aplicaciones reales, obtendrá una comprensión clara del rendimiento preciso y el funcionamiento estable del sensor de radiación fotosintética RY-CGH en la agricultura, los invernaderos y la supervisión de la investigación científica. Esto le ayudará a evaluar el valor y la eficacia de la aplicación del producto en diversos escenarios.
Pluviómetro de cubo basculante personalizado
El pluviómetro de cubo basculante admite varias formas de servicios de personalización a medida y puede configurarse de forma flexible según los diferentes entornos de proyecto, condiciones de instalación y requisitos de acoplamiento del sistema. El equipo puede lograr el mejor efecto de supervisión y compatibilidad del sistema en aplicaciones prácticas.
- Personalización del puerto de recogida de lluvia y de la resolución: diferentes opciones de calibre y resolución de precipitaciones
- Modo de salida de señal personalizado: pulso, RS485, salida analógica
- Personalización de estructuras y materiales: acero inoxidable o diseño anticorrosión mejorado
- Personalización de la longitud del cable y la interfaz: se adaptan a las distintas necesidades de instalación y transmisión
- Método de instalación personalizado: instalación en poste, plataforma o soporte
- Personalización del escenario de aplicación: meteorología, hidrología, agricultura, control de inundaciones
