소개
가시거리는 교통 안전, 기상 예보, 항공 운항 및 환경 모니터링에서 중요한 역할을 합니다. 안개, 연무, 먼지, 연기 또는 폭우로 인한 가시거리 감소는 도로 교통, 공항 운영, 해상 항해 및 산업 활동에 심각한 영향을 미칠 수 있습니다. 정확하고 지속적인 모니터링을 보장하기 위해 현대의 기상 및 환경 시스템은 점점 더 가시거리 센서에 의존하여 실시간 대기 가시거리 데이터를 제공하고 적시에 의사 결정을 지원합니다.
가시거리 센서는 어떻게 작동합니까? 가시거리 센서는 투사된 광선의 산란 또는 흡수를 분석하여 공기 중 입자가 빛과 상호 작용하는 방식을 측정합니다. 전방 산란과 같은 광학 측정 기술을 사용하여 센서는 기상 광학 거리(MOR), 가시거리를 정량화하는 데 사용되는 국제 표준입니다. 오늘날 가시광 센서는 기상 관측소, 고속도로, 공항, 항만, 광산 현장 및 스마트 교통 시스템에서 널리 사용되며, 조직이 안전성을 개선하고 운영을 최적화하며 변화하는 환경 조건에 더 효과적으로 대응할 수 있도록 돕습니다. 자세한 내용을 알아보려면 지능형 교통 시스템 센서: 유형, 응용 분야 및 이점, 여기를 클릭하십시오.
가시거리 센서란 무엇입니까?
가시거리 센서는 대기 가시성 센서 또는 기상 가시거리 센서라고도 하며, 대기 중에서 물체나 광원을 명확하게 감지할 수 있는 거리를 측정하는 데 사용되는 광학 기기입니다. 안개, 연무, 먼지 및 연기와 같은 공기 중 입자가 빛을 산란시키는 방식을 분석하여 센서는 실시간으로 가시거리를 계산하고 기상 모니터링 및 교통 안전을 위한 신뢰할 수 있는 데이터를 제공합니다. 최신 가시거리 센서는 일반적으로 10m에서 20km 범위의 가시거리를 측정할 수 있어 기상 관측소, 공항, 고속도로, 항만 및 산업 모니터링 시스템에서 사용됩니다. “에 대해 더 알아보려면“가시성 센서란 무엇인가? 작동 원리, 유형 및 응용 분야,”에 대해 더 자세히 알아보려면 여기를 클릭하십시오.
가시거리 센서는 무엇을 측정합니까?
가시거리 센서는 현재 환경 조건에서 사람이나 물체를 얼마나 멀리 볼 수 있는지를 결정하여 대기의 선명도를 측정합니다. 주로 국제적으로 인정된 표준인 기상 광학 거리(MOR)를 계산하며, 이는 광원을 감지할 수 있는 최대 거리를 나타냅니다. 안개, 연무, 먼지, 연기, 비 및 기타 공기 중 입자가 광 전송에 미치는 영향을 분석하여 가시거리 센서는 기상 모니터링, 항공, 교통 및 환경 응용 분야를 위한 정확한 실시간 가시거리 데이터를 제공합니다.

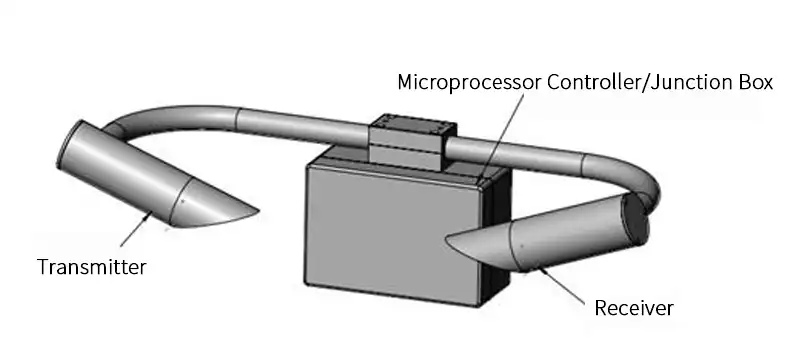

가시거리 센서의 구조
- 송신기: 특정 파장(일반적으로 850nm)의 적외선 빔을 방출합니다.
- 수신기: 공기 중 입자에 의해 산란된 광 신호를 포착합니다.
- 마이크로프로세서 컨트롤러/정션 박스: 산란 강도와 소멸 계수 간의 관계를 실시간으로 계산합니다.
⚠️ 참고: 컨트롤러 박스 하단에 표시등이 있어 시정 센서가 정상적으로 작동하는지 확인하는 데 사용할 수 있습니다.
가시거리 센서의 특징 및 장점
- 고속도로 모니터링을 위해 특별히 설계되어 뛰어난 가성비를 제공합니다.
- 컴팩트하고 가벼워 설치 및 운반이 용이합니다.
- 현장 교정이 필요 없습니다. 가시거리 센서를 설치하고 함께 제공되는 소프트웨어를 설정하기만 하면 바로 사용할 수 있습니다.
- 견고한 하우징의 방수 설계로 원격 지역에서 사용하기 적합합니다.
- 이 기기는 내장된 데이터 관리 기능을 갖추고 있으며, 매분 실시간 가시거리 판독값을 내부 메모리에 저장합니다. 데이터는 날짜와 시간별로 분 단위로 저장 및 검색되며 소프트웨어를 통해 다운로드 및 내보낼 수 있습니다. 기기는 한 달 분량의 데이터를 저장할 수 있으며, 정전 시에도 데이터가 유지됩니다.
⚠️ 특별 설치 고려 사항:
지상 1.5~3미터의 최적 높이 범위 내에 설치하십시오. 나무, 광고판 등의 장애물을 피하십시오. 다른 기상 센서와의 최소 간섭 거리를 유지하십시오.
가시거리 모니터링이 중요한 이유는 무엇입니까?
도로 안전 개선
실시간 가시거리 모니터링은 교통 당국이 안개, 연무 및 기타 저시정 조건을 조기에 감지하여 사고 위험을 줄이고 적시에 교통 관리 조치를 취할 수 있도록 지원합니다.
공항 운영 지원
정확한 가시거리 데이터는 안전한 항공기 이착륙 및 지상 운영에 필수적이며, 공항이 항공 안전 기준을 준수하고 기상 관련 중단을 최소화하는 데 도움을 줍니다.
해상 항해 강화
가시거리 센서는 항구와 수로의 안개 및 대기 조건을 지속적으로 모니터링하여 항해 안전을 개선하고 해양 사고 위험을 줄입니다.
기상 예보 지원
대기 가시거리 변화를 측정함으로써 기상학자는 안개 형성, 연무 현상 및 악천후 조건을 더 잘 추적하여 예보 정확도를 향상시킬 수 있습니다.
산업 시설 보호
발전소, 광산 및 화학 시설과 같은 산업 현장에서는 가시거리 모니터링을 사용하여 환경 조건을 평가하고, 운영 안전을 강화하며, 규제 준수를 지원합니다.
가시거리 센서는 어떻게 작동합니까?
광학 원리에 기반하여, 가시거리 값은 대기 중 빛의 산란 및 감쇠를 감지하여 계산됩니다. 주요 유형으로는 투과 방식, 전방 산란 방식(가장 일반적), 후방 산란 방식이 있습니다. 이러한 모든 방법의 핵심 로직은 광 신호의 변화를 기반으로 대기 중 부유 미립자 물질의 농도를 추론하여 가시거리를 결정하는 것입니다.
핵심 작동 로직
가시거리는 본질적으로 대기 중 부유 입자(안개 방울, 연기, 먼지 등)에 의해 빛이 감쇠되는 정도입니다. 입자가 많을수록 가시거리는 낮아집니다. 가시거리 센서는 광학 방법을 사용하여 이 감쇠를 정량화 가능한 전기 신호로 변환하고, 최종적으로 표준 공식을 사용하여 가시거리 값을 계산합니다.
현재 업계 표준 계산 방법은 코슈미더의 법칙(Koschmieder’s law)을 따르며, 공식은 MOR (Km) = 2.996 / σ로 표현됩니다. 여기서 MOR은 기상 가시거리(즉, 시정)이고 σ는 센서가 측정한 대기 소멸 계수입니다.
주요 기술 유형 및 원리
1. 전방 산란형(현재 가장 널리 사용됨)
도로용 전방 산란 시정 센서, 이는 현재 고속도로 및 표준 기상 관측소에서 주로 사용되는 유형입니다. 시정 센서 작동 원리:
- 센서는 송신기와 수신기를 통합하며, 서로 30°–45° 각도로 배치됩니다;
- 송신기는 특정 파장(일반적으로 태양광 간섭을 최소화하기 위해 850 nm–880 nm의 근적외선)의 변조된 빔을 방출합니다;
- 빔이 공기 중의 입자상 물질과 만나면 전방 산란(산란 방향이 원래 빔 방향과 작은 각도를 형성)이 발생하며, 수신기는 측정 영역 내에서 산란된 빛의 강도를 특별히 감지합니다;
- 입자상 물질 농도가 높을수록(시정이 낮을수록) 산란된 빛의 강도가 강해집니다. 마이크로프로세서는 보정된 관계를 기반으로 소멸 계수를 계산하고, 최종적으로 이를 시정 값으로 변환합니다.
장점: 컴팩트한 설계, 긴 기준선 불필요, 설치 용이, 비용 효율적, 유지보수 간편; 현재 시장에서 주류 선택이며, 시중 시정 센서의 90%가 이 유형입니다.
투과형(가장 높은 정확도; 공항에서 주로 사용됨)
이는 세계기상기구가 인정한 기준 방법으로, 그 원리는 시정의 원래 정의에 더 가깝습니다:
- 송신기와 수신기는 수십 미터에서 100미터 이상에 이르는 고정된 기준선의 양쪽 끝에 설치됩니다.;
- 송신기는 수신기를 향해 안정적인 광선을 방출하고, 수신기는 해당 거리를 이동한 후의 광도를 측정합니다.;
- 대기 소멸 계수는 Beer-Lambert 법칙을 사용하여 계산되며, 가시거리는 MOR 공식을 사용하여 결정됩니다.
장점: 최고 정확도와 안정적인 측정 결과;
단점: 긴 기준선이 필요하고, 설치 장소에 대한 요구 사항이 엄격하며, 설치 및 시운전이 복잡하고 비용이 많이 듭니다. 주로 공항 활주로와 같이 매우 높은 정확도가 요구되는 장소에서 사용됩니다.
후방 산란형 (소형 및 간편, 차량 탑재용으로 휴대 가능)
송신기가 광선을 방출하고, 거의 동일한 경로를 따라 되돌아오는 후방 산란 광 신호(일반적으로 송신 광선과 매우 작은 각도 또는 동축으로)를 측정합니다. 가시거리는 후방 산란 강도와 총 소멸 계수 간의 경험적 관계를 기반으로 계산됩니다.
장점:
① 가장 소형화된 설계로, 일반적으로 단일 종단 구성이며 모든 광학 부품이 단일 프로브에 통합되어 설치가 매우 편리합니다.
② 이동형 플랫폼(예: 차량 및 선박)이나 공간이 제한된 장소에 설치하기에 특히 적합합니다.
단점: 오차 범위가 상대적으로 크므로 주로 단순 경보용으로 사용되며 전문 기상 측정용으로는 적합하지 않습니다.
라이다 가시거리계 (안개 측정 라이다)
측정 원리: 능동 원격 탐사 장치입니다. 대기 중으로 레이저 펄스를 방출하고 대기 중 에어로졸 및 분자(미 산란 및 라만 산란 포함)에 의해 산란되어 돌아오는 신호를 수신합니다. 에코 신호의 거리에 따른 감쇠를 분석하여 소멸 계수의 수직 또는 수평 공간 분포를 도출함으로써 경사 가시거리 또는 프로파일 정보를 제공할 수 있습니다.
장점:
① 단일 지점 데이터가 아닌 공간 분포 정보를 제공합니다. 공항의 경우 안개층 높이와 진화 경향을 감지할 수 있습니다.
② 긴 탐지 범위(수 킬로미터에서 수십 킬로미터).
단점:
① 장비가 매우 고가이며 운영 및 유지보수가 복잡합니다.
② 데이터 처리 알고리즘이 복잡합니다.
③ 주로 고급 과학 연구 및 특정 경보 응용 분야(예: 대형 공항 및 기상 연구)에 사용됩니다.
영상 가시거리계 (디지털 영상 촬영 방식)
고화질 카메라를 사용하여 거리, 크기 및 밝기가 알려진 고정 표적(예: 흑색 표적, 산, 건물)의 이미지를 캡처합니다. 이미지 처리 기술을 사용하여 표적과 배경 하늘 간의 대비 감쇠를 분석하고 Koch-Schmiedt의 법칙에 따라 가시거리를 계산합니다.
장점:
① 직관적이며 측정 원리가 인간의 시각 관찰과 가장 유사합니다.
② 기존 감시 카메라 네트워크를 활용할 수 있어 하드웨어 비용이 낮을 수 있습니다.
③ 넓은 영역에 걸친 실시간 기상 이미지를 동시에 캡처할 수 있습니다.
단점:
① 정확도가 조명 조건(주간/야간, 역광), 표적 특성 및 이미지 품질에 크게 영향을 받으며, 야간 측정에는 보조 조명이 필요합니다.
② 알고리즘이 복잡하고 안정성이 기상 및 환경 조건에 매우 취약합니다.
③ 현재 이러한 방법은 대부분 보조 또는 정성적 관측에 사용되며 고정밀 정량 측정을 위한 표준 기기로는 적합하지 않습니다.
가시거리 센서와 대기 오염 모니터링의 관계
가시거리 감소는 일반적으로 공기 중 미세먼지 농도와 직접적인 상관관계가 있습니다. 실제 측정 데이터에 따르면 가시거리가 14.8km일 때 미세먼지 농도는 약 100μg/m³이며, 가시거리가 2.8km일 때 농도는 약 300μg/m³입니다. 따라서 가시거리 센서의 데이터는 대기 질 평가를 위한 참고 지표로 사용될 수 있으며 환경 보호 기관의 대기 오염 수준 모니터링을 지원할 수 있습니다.
가시거리계 사양
| 매개변수 | 값 |
|---|---|
| 전원 사양 | DC12V |
| 측정 범위 | 5-10000m; 5-30000m; 5-80000m |
| 정확성 | ±2% (≤1000m); ±10% (≥1000m) |
| 해상도 | 1m |
| 출력 간격 | 60s |
| 인터페이스 | RS485; RS232 |
| 광원 파장 | 940nm |
| 전방 산란 측정 각도 | 33도 |
| 신뢰성 | 평균 고장 간격(MTBF) ≥ 5000시간 |
| 치수 | 720mm x 370mm x 165mm |
| 전력 소비량 | ≤10W |
| 무게 | ≤15kg |
| 작동 온도 | -45℃ ~ +50℃ |
| 작동 습도 | 0~100%RH |
| 대기압 | ≥650hPa |
| 데이터 업데이트 빈도 | 1/min |
| 평균 고장 간격(MTBF) | ≥15000h |
가시거리 센서 측정 범위 및 정확도
측정 범위와 정확도는 가시성 센서 기상 모니터링, 교통 안전 및 산업 응용 분야에 적합한 솔루션을 선택할 때 중요한 요소입니다. 최신 가시광 센서는 첨단 광학 기술을 사용하여 짙은 안개부터 맑은 하늘까지 다양한 환경 조건에서 신뢰할 수 있는 가시광 데이터를 제공합니다. 적절한 범위와 정확도 수준을 선택하면 센서가 공항, 고속도로, 항만 및 기상 관측소의 운영 요구 사항을 충족할 수 있습니다.
일반적인 측정 범위
다양한 응용 분야에는 서로 다른 가시광 모니터링 기능이 필요합니다. 대부분의 상용 가시광 센서는 10m ~ 20km, 사이의 측정 범위를 제공하며, 항공 및 기상 네트워크용으로 설계된 고급 모델은 30km.
- 를 초과할 수 있습니다. 고속도로 및 터널:
- 10m ~ 2km 공항 및 활주로:
- 10m ~ 10km 기상 관측소:
- 10m ~ 20km 항만 및 해상 항법:
- 10m ~ 15km 산업 시설 및 광산 현장:
10m ~ 5km
일반적인 정확도 사양.
가시광 센서의 정확도는 측정 기술, 환경 조건 및 교정 품질에 따라 달라집니다. 고성능 전방 산란 가시광 센서는 일반적으로 측정 범위 내에서 ±10%의 정확도를 달성하여 안전이 중요한 운영에 신뢰할 수 있는 가시광 데이터를 제공합니다.
- 정확도에 영향을 미치는 주요 요인은 다음과 같습니다:
- 안개 밀도 및 입자 크기
- 폭우 또는 폭설
- 먼지 및 연기 농도
- 광학 창 청결도
- 설치 위치 및 높이
정기적인 교정 및 유지보수.
공항 운영, 지능형 교통 시스템 및 전문 기상 모니터링과 같은 응용 분야의 경우, Yantai Sensor는 입증된 정확도와 장기적인 안정성을 갖춘 가시광 센서를 선택하는 데 도움을 드립니다. 맞춤형 솔루션에 대해서는 고객 서비스 팀에 문의하십시오.
- 가시광 센서 응용 분야
고속도로, 도시 도로, 교량 및 터널. - 안개 지역의 가시광을 실시간으로 모니터링하여 정보 게시판과 연동해 안개 상황에서 속도 제한을 시행하고 안전 경고를 발령합니다.
민간 항공 공항 활주로 및 자동 기상 관측 시스템. - 이착륙을 위한 정밀한 가시광 데이터를 제공하여 비행 허가 및 이착륙 통제의 핵심 기준으로 사용됩니다.
항구, 내륙 수로 및 페리 터미널. - 수면 위의 짙은 안개를 모니터링하여 해양 당국이 선박 교통을 관리하고 충돌 위험을 완화할 수 있도록 지원합니다.
철도, 고속철도 노선 및 터널 지역. - 철도 노선을 따라 짙은 안개를 모니터링하여 안전한 열차 제동 및 운행 일정을 보장하고 철도 사고를 예방합니다. 자동 기상 관측소 국가
및 도시 대기 그리드 모니터링 스테이션. - 장기적인 안개 및 스모그 관측 데이터를 수집하여 일기 예보 및 대기 환경 분석 및 평가에 사용합니다.
광산, 시멘트 공장, 화학 공장 및 화력 발전 산업 단지. - 먼지와 낮은 가시광을 모니터링하여 산업 시설 내 작업장 안전을 보장하고 오염 관리 요구 사항을 충족합니다.
산, 호수 및 산림 관광 명소. - 실시간 짙은 안개 경보를 전송하여 방문객 안전을 보장하고 관광지의 방문객 흐름 관리를 지원합니다.
풍력 및 태양광 발전소.
종합 기상 관측소와 통합되어 가시광 데이터를 기록하여 발전소 운영, 유지보수 및 환경 평가를 지원합니다.
가시광 센서 vs 투과도계.
| 기능 | 가시성 센서 | 투과율계 |
|---|---|---|
| 측정 원리 | 가시광 센서와 투과도계는 모두 대기 가시광을 측정하는 데 사용되지만, 서로 다른 측정 방법을 사용하고 다양한 모니터링 요구 사항에 맞게 설계되었습니다. 이들의 차이점을 이해하면 사용자가 기상 모니터링, 항공, 교통 또는 산업 응용 분야에 가장 적합한 솔루션을 선택하는 데 도움이 될 수 있습니다. | 전방 광 산란 |
| 설치 | 고정 경로에 걸친 광 소멸 | 송신기와 수신기 분리 |
| 설치 난이도 | 쉬움 | 복잡함 |
| 유지보수 요건 | 낮음 | 더 높음 |
| 비용 | Lower | 더 높음 |
| 전력 소비량 | 낮음 | 더 높음 |
| 측정 정확도 | 높음 | 매우 높음 |
| 대표적인 적용 분야 | 기상 관측소, 고속도로, 항만, 산업 현장 | 공항, 항공 기상 |
| 측정 범위 | 최대 20km 이상 | 장경로 시정 측정 |
가시성 센서
시정 센서는 안개, 연무, 먼지, 연기와 같은 입자에 의해 산란된 빛을 감지하여 대기 시정을 측정합니다. 컴팩트한 디자인, 간편한 설치, 낮은 유지보수 요구 사항으로 인해 대부분의 기상 관측소, 교통 시스템 및 산업 모니터링 프로젝트에서 선호되는 선택입니다. 최신 전방 산란 시정 센서는 설치 및 운영 비용을 상대적으로 낮게 유지하면서 정확한 실시간 시정 데이터를 제공합니다.
투과율계
투과계는 고정된 거리만큼 떨어진 송신기와 수신기 사이의 광도 감소를 측정하여 시정을 결정합니다. 더 긴 광학 경로에 걸쳐 대기 소멸을 직접 측정하기 때문에 고정밀 시정 측정을 위한 기준 기술로 간주되는 경우가 많습니다. 그러나 투과계는 더 많은 설치 공간, 더 높은 유지보수 및 더 큰 투자가 필요하므로 공항 및 항공 기상 관측 시스템에서 가장 일반적입니다.
어떤 것을 선택해야 할까요?
기상 관측소, 고속도로, 항만, 스마트 교통 시스템 및 산업 시설을 포함한 대부분의 애플리케이션에서 시정 센서는 정확성, 비용 효율성 및 배포 용이성의 탁월한 균형을 제공합니다. 프로젝트에서 중요한 항공 운영을 위해 최고 수준의 시정 측정 정확도가 필요하고 엄격한 공항 표준을 준수해야 하는 경우 투과계가 더 적합한 옵션일 수 있습니다. 최선의 선택은 궁극적으로 측정 범위, 정확도 요구 사항, 설치 환경 및 예산에 따라 달라집니다.
올바른 시정 센서를 선택하는 방법
- 대부분의 운영 및 자동 모니터링 요구 사항(예: 공항, 고속도로 및 기상 관측소)의 경우, 전방 산란 시정계는 정확성, 신뢰성, 설치 및 유지보수 용이성, 비용 측면에서 전반적인 이점으로 인해 선호되고 가장 널리 사용되는 솔루션입니다.
- 법적 또는 과학적 목적으로 데이터가 최고 정확도 요구 사항을 충족해야 하는 경우 투과형 시정계를 선택해야 합니다.
- 모바일 애플리케이션이 포함되거나 설치 공간이 극도로 제한된 상황에서는 후방 산란 시정 감지기를 고려할 수 있습니다.
- 라이다 및 비디오 기반 시스템은 특정 고급 원격 감지 또는 시각화 지원 요구 사항에 사용됩니다.
선택 시 측정 요구 사항, 환경 조건, 예산 및 유지보수 역량을 종합적으로 고려해야 합니다.
시정 모니터링 기술의 미래 동향
시정 모니터링 기술은 IoT, AI 및 고급 광학 감지에 의해 주도되는 더 스마트하고, 더 연결되며, 더 효율적인 시스템으로 나아가고 있습니다. 주요 동향은 실시간 연결성, 더 높은 정확도, 더 낮은 유지보수 및 다중 파라미터 환경 통합에 초점을 맞추고 있습니다.
IoT 지원 시정 모니터링
시정 센서는 실시간 원격 데이터 모니터링 및 중앙 집중식 시스템 관리를 위해 점점 더 IoT 플랫폼에 연결되고 있습니다.
AI 기반 데이터 분석
인공 지능은 시정 패턴을 분석하고 안개, 연무 및 저시정 현상 예측을 개선하는 데 도움을 줍니다.
무선 및 저전력 설계
미래 센서는 원격 지역에서의 유연한 배치를 위해 무선 통신 및 초저전력 소비에 중점을 둡니다.
멀티 파라미터 통합
시정 시스템은 보다 완전한 데이터를 위해 습도, PM2.5, 풍향, 풍속 및 온도와 같은 여러 환경 측정을 결합하고 있습니다.
더 높은 정확도 및 자체 보정
새로운 센서 기술은 자동 보정 및 환경 간섭 감소를 통해 장기적인 안정성을 향상시킵니다.
스마트 교통 통합
시정 데이터는 더 안전하고 자동화된 운영을 지원하기 위해 지능형 교통 및 항공 시스템에 통합되고 있습니다.
엣지 컴퓨팅 애플리케이션
엣지 처리는 더 빠른 로컬 데이터 분석을 가능하게 하여 지연 시간을 줄이고 중요한 모니터링 시나리오에서 응답성을 향상시킵니다.
결론
시정 센서는 다양한 기상 조건에서 대기 시정에 대한 정확한 실시간 데이터를 제공하여 현대 환경 모니터링에서 중요한 역할을 합니다. 고속도로와 공항에서 항만과 산업 현장에 이르기까지 운영 안전을 개선하고 기상 관련 위험을 줄이며 보다 효율적인 의사 결정을 지원합니다.
IoT 연결성, AI 기반 분석, 다중 파라미터 통합 및 자체 보정 기술의 지속적인 발전으로 시정 모니터링 시스템은 더욱 지능적이고 안정적이며 배포하기 쉬워지고 있습니다. 산업이 더 스마트한 인프라와 자동화된 운영으로 나아감에 따라 시정 센서는 교통, 기상 및 산업 애플리케이션 전반에 걸쳐 안전과 상황 인식을 보장하는 핵심 구성 요소로 남을 것입니다.
어떤 옵션이 프로젝트에 적합한지 잘 모르겠다면 다음 주소에서 엔지니어와 직접 상담하는 것이 좋습니다. 옌타이 센서. 실제 애플리케이션에서는 시스템 설정에 대한 간단한 논의가 일반적으로 많은 시간을 절약하고 추후 비용이 많이 드는 선택 실수를 방지할 수 있습니다.
