소개
태양 센서는 태양의 위치와 입사각을 감지하는 데 사용되는 정밀 광학 장치입니다. 정밀한 자세 제어와 광원 추적이 필요한 시스템에 널리 적용됩니다. 주로 장비에 대한 태양광의 각도 편차를 측정하도록 설계된 이 장치는 실시간 위치 데이터를 제어 시스템에 제공하여 장치가 최적의 광 수신 방향을 일관되게 향하도록 보장합니다. 일반적인 응용 분야로는 위성 자세 제어, 태양광 추적 시스템, 드론 내비게이션, 기상 모니터링 장비 등이 있습니다.
태양광 산업에서 없어서는 안 될 구성 요소인 태양광 센서의 종류, 용도, 작동 원리 및 선택에 대한 자세한 이해를 안내합니다. 계속 읽어주세요.
태양열 센서는 어떻게 작동하나요?
태양광 센서는 광전 효과, 써모파일 또는 포토다이오드와 같은 메커니즘을 통해 태양광 입사각과 복사 강도를 정밀하게 측정하여 작동합니다. 이 센서는 자세 제어, 태양광 추적, 기상 모니터링 등의 시스템에 핵심 데이터를 제공합니다. 다양한 측정 원리는 정확도, 응답 속도 및 환경 적응성에서 뚜렷한 이점을 제공하므로 애플리케이션 요구 사항에 따라 유연하게 선택할 수 있습니다.
태양광 센서는 출력의 경우 아날로그 신호(0-5V/4-20mA)와 디지털 신호(RS485/모드버스, SDI-12)를 모두 제공합니다. 이러한 다목적성은 산업 제어, 원격 데이터 전송, 저전력 모니터링 등 다양한 통합 요구 사항을 수용하여 안정적이고 신뢰할 수 있는 실시간 모니터링 및 제어를 가능하게 합니다.
태양 복사열이란 무엇인가요? 측정 및 모니터링에 대한 전체 가이드
태양열 센서의 유형
태양광 센서는 측정 원리와 적용 시나리오에 따라 다양한 유형으로 분류할 수 있으며, 각각 정확도, 응답 속도, 비용 및 시스템 호환성 측면에서 뚜렷한 특징을 나타냅니다. 이러한 유형을 이해하면 특정 요구 사항에 가장 적합한 센서를 쉽게 선택할 수 있으므로 효율적인 태양 복사 모니터링과 태양광 시스템의 최적화된 제어가 가능합니다. 다음은 몇 가지 일반적인 유형의 태양광 센서입니다.
광합성 활성 방사선 센서
그리고 광합성 활성 방사선 센서(PAR) 는 자연광의 400-700nm 파장 범위 내에서 광합성 활성 방사선의 강도를 측정합니다. 실리콘 광검출기와 광학 필터를 사용하는 이 센서는 입사광 각도의 코사인에 비례하는 감도(단위: μmol/m²-s)로 입사광의 강도에 비례하는 전압 신호를 출력합니다. 간단한 구조로 디지털 미터나 데이터 로거에 직접 연결할 수 있습니다. 모든 기상 조건에 적합하며 농업 기상 관측 및 작물 성장 연구에 널리 사용됩니다.
| 매개변수 | 사양 |
|---|---|
| 스펙트럼 범위 | 400-700nm |
| 감도 | 7-70 μV/μ-mol-m²-s |
| 응답 시간 | <1초(99% 응답) |
| 온도 의존성 | 최대 0.05% / ℃ |
| 코사인 보정 | 최대 80° 입사각 |
| 내부 저항 | <2kΩ |
| 작업 환경 | 온도 -40-65 ℃, 습도 <90% |
| 출력 | 200mV 원본 출력 |
| 범위 | 0-4000 μ-mol-m²-s |
| 배선(전압 유형) | 빨간색 + 흰색 - |
| 배선(전류 유형) | 빨간색 + 검은색-노란색(4-20mA) |
| 배선(RS485 유형) | 빨간색 + 검은색-노란색, 파란색 B |
| 표준 배선 길이 | 1.5 m |
| 최대 리드 길이 | 전류: 200m, RS485: 100m, 전압: 50m |
TBQ-2C 총 방사선량 측정기
그리고 TBQ-2C 총 방사선량 측정기 는 0.3~3.2 마이크로미터 파장 범위의 총 태양 복사열을 측정합니다. 핵심 구성 요소는 3M 무광 검정색 페인트로 코팅된 빠른 응답 속도의 권선형 열전대입니다. 온도 차이를 통해 태양 복사 강도에 비례하는 열전 전압 출력을 생성합니다. 이중 석영 유리 설계로 공기 대류 효과를 최소화하고 외부 적외선을 차단하여 기상 모니터링 및 태양 에너지 연구에 적합한 고정밀 측정을 보장합니다.
사양
| 매개변수 | 사양 |
|---|---|
| 감도 | 7-14mV/kW-m² |
| 응답 시간 | <35초(99% 응답) |
| 연간 안정성 | ≤ ±2% |
| 코사인 응답 | ≤ ±7%(태양 고도 10°) |
| 위치 오류 | ≤ ±5%(태양 고도 10°) |
| 비선형성 | ≤ ±2% |
| 스펙트럼 범위 | 0.3-3.2 μm |
| 온도 계수 | ≤ ±2%(-10-40 ℃) |
RY-CZW RS/485 자외선 복사 센서
RY-CZW RS/485 자외선 센서는 대기 중 태양 자외선 복사(UVAB 대역)를 정밀하게 측정합니다. 데이터 로거를 통해 자외선 지수, 일광 화상 선량, 인체 건강과 생태계에 미치는 자외선 영향에 대한 정보를 제공합니다. 이 기기는 자외선 모니터링, 환경 및 생태 영향 연구, 기후 변화 분석, 자외선 예보에 널리 사용되며 과학 연구와 공중 보건을 위한 신뢰할 수 있는 데이터를 제공합니다.
| 제품 이름 | 자외선 복사 센서 |
| 스펙트럼 범위 | UVAB 280~400nm |
| 코사인 응답 | ≤4%(태양 고도 각도가 30도인 경우) |
| 작동 온도 | -50℃~+50℃ |
| 측정 범위 | 0~70 w/m-2 / 자외선 지수 0~15 |
| 응답 시간 | ≤1초(99% 응답) |
| 출력 | RS485 |
태양열 센서의 응용 분야
태양광 센서는 태양광 복사 강도와 입사각을 정밀하게 측정하여 다양한 시스템에 실시간 데이터를 지원합니다. 기상 모니터링, 태양광 에너지 관리, 농업 환경 제어, 스마트 빌딩 및 도시 관리 등 다양한 분야에서 활용되고 있습니다. 이러한 센서는 시스템 효율성을 높이고, 자원 활용을 최적화하며, 자동 제어를 가능하게 합니다.
기상 관측소
기상 관측소 내에서 태양 센서는 태양 복사 강도와 자외선 지수를 측정하여 일기 예보, 기후 연구 및 환경 모니터링에 필요한 고정밀 데이터를 제공합니다. 이를 통해 날씨 모델링과 장기 기후 분석을 지원합니다.
태양광 발전 모니터링 시스템
태양광 모니터링 시스템은 태양광 센서를 사용하여 태양의 위치와 복사 강도를 실시간으로 추적함으로써 태양광 패널의 각도를 최적으로 조정하여 태양광 발전 효율을 높일 수 있습니다. 또한 시스템 성능을 모니터링하고 오류 진단을 용이하게 합니다.

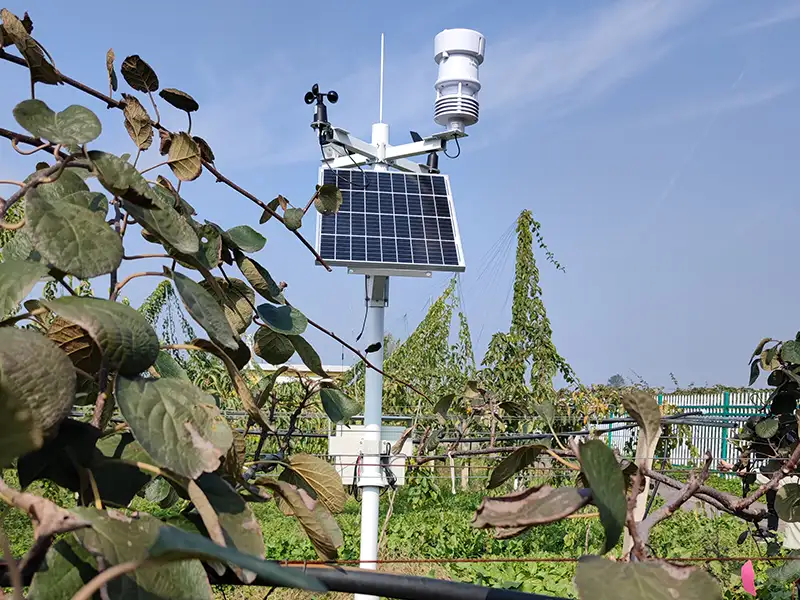

농업 기후 모니터링
농업 기후 모니터링에서 태양광 센서는 광합성 활성 복사(PAR)를 측정하여 작물 성장 연구, 온실 환경 제어 및 농업 기상 서비스를 위한 정밀한 광 데이터를 제공합니다. 이를 통해 효율적인 작물 성장과 수확량 최적화를 촉진합니다.
빌딩 자동화 및 스마트 시티
스마트 빌딩과 도시에서 태양광 센서는 조명 모니터링, 지능형 조명 제어, 에너지 관리를 가능하게 합니다. 실시간 데이터를 활용하여 건물 에너지 사용을 최적화하고 실내 조명 환경을 조절하며 도시 상황을 모니터링하여 친환경 및 저탄소 개발을 촉진합니다.
태양열 센서와 고온계: 차이점은 무엇인가요?
태양열 센서와 고온도계는 모두 태양 복사를 측정하는 핵심 기기이지만 설계 원리, 정확도, 적용 범위 및 비용 면에서 큰 차이가 있습니다. 태양광 센서는 일반적으로 응답 시간이 빠르고 예산 친화적이어서 태양광 추적, 스마트 제어 시스템 및 실시간 모니터링에 적합합니다. 반면에 고온계는 높은 정밀도와 안정성을 제공하는 전문가급 측정 장치입니다. ISO 9060과 같은 국제 표준을 준수하며 과학 연구, 기상학 및 고정밀 방사선 평가에 이상적입니다. 아래 비교 표에는 두 제품의 주요 차이점이 요약되어 있습니다.
| 기능 | 태양열 센서 | 피라노미터 |
|---|---|---|
| 유형 | 경제/산업용 | 전문가/연구 등급 |
| 정확성 | 보통, 실시간 모니터링에 적합 | 높은 정밀도, 장기적인 안정성 |
| 응답 시간 | 빠름(밀리초~초) | 느려짐(수초~수십초) |
| 측정 범위 | 직사광선 / 빛의 강도 | 총 일사량(직접 + 확산) |
| 출력 | 아날로그 신호, RS485, 4-20mA | 아날로그 신호(mV/W-m²) |
| 인증 표준 | 필수 표준 없음 | ISO 9060 인증 |
| 비용 | Lower | 더 높음 |
올바른 태양열 센서를 선택하는 방법
태양광 센서를 선택할 때는 애플리케이션 시나리오, 예산, 정확도 요구 사항 및 통신 방법을 고려하세요. 태양광 발전 시스템이나 건물 자동화의 경우 응답 시간이 빠른 경제적인 센서가 적합합니다. 그러나 연구 또는 기상 모니터링에는 고정밀의 전문가급 장비가 필요합니다. 예산에 따라 사용 가능한 기능과 정확도 수준이 결정되며, 예산이 많을수록 장기 안정성이 뛰어난 모델을 선택할 수 있습니다. 기존 시스템과의 호환성 및 안정적인 데이터 전송을 위해 통신 프로토콜(아날로그 신호, RS485, SDI-12 또는 4-20mA)을 확인하면서 실제 요구 사항에 따라 정확도와 응답 속도를 선택하세요.
