XF700 - универсальная метеостанция с датчиками дождя, ветра и освещенности
Многофункциональная метеостанция XF700 представляет собой компактный многокомпонентный микрометеорологический прибор, предназначенный для измерения температуры воздуха, относительной влажности, скорости и направления ветра, атмосферного давления, количества осадков (по оптическому принципу) и освещенности. Устройство передает данные по этим семи параметрам на платформу обработки данных через цифровой интерфейс связи. Такая высокоинтегрированная конструкция позволяет осуществлять круглосуточный онлайн-мониторинг нескольких метеорологических параметров на открытых участках.
- Температура воздуха: от -40 до 60 ℃
- Относительная влажность: 0-100%RH
- Скорость ветра: 0-60 м/с
- Направление ветра: 0-359.9°
- Атмосферное давление: 500–1100 гПа
- Количество осадков: 0–200 мм/ч
- Освещенность: 0-100KLux
Цена: $345~$372
Введение
Метеостанция XF700 All-in-One отличается высокоинтегрированной конструкцией «все в одном», объединяющей семь датчиков — температуры, влажности, скорости и направления ветра, барометрического давления, количества осадков и интенсивности освещенности — в едином корпусе. Каждый независимый датчик синхронно собирает данные об окружающей среде, которые затем подвергаются цифровой обработке и объединяются встроенным модулем обработки. Станция обеспечивает стабильную и непрерывную передачу данных через стандартный цифровой интерфейс связи, что позволяет осуществлять непрерывный метеорологический мониторинг в любых погодных условиях без необходимости технического обслуживания.
Многофункциональная метеостанция «все в одном»
- Интегрированный сенсорный модуль
Объединяет датчики температуры воздуха, влажности, скорости и направления ветра, барометрического давления, оптического измерения количества осадков и освещенности в одном компактном корпусе. - Высокоинтегрированная механическая конструкция
Цельная конструкция позволяет уменьшить размеры, повысить устойчивость и обеспечить стабильность измерений в условиях открытого воздуха. - Внутренний блок обработки сигналов
Сбор данных со всех датчиков, обработка сигналов и их оцифровка, а также синхронизация выходных сигналов. - Интерфейс цифровой связи
Обеспечивает одновременную передачу всех семи параметров через стандартный цифровой интерфейс, что упрощает интеграцию в систему. - Защитный корпус
Погодостойкий корпус, предназначенный для длительной эксплуатации на открытом воздухе с минимальными затратами на техническое обслуживание. - Монтажная конструкция
Поддерживает монтаж на столбе или кронштейне для быстрого развертывания на объектах метеорологического, сельскохозяйственного или экологического мониторинга.
Подробнее Показать

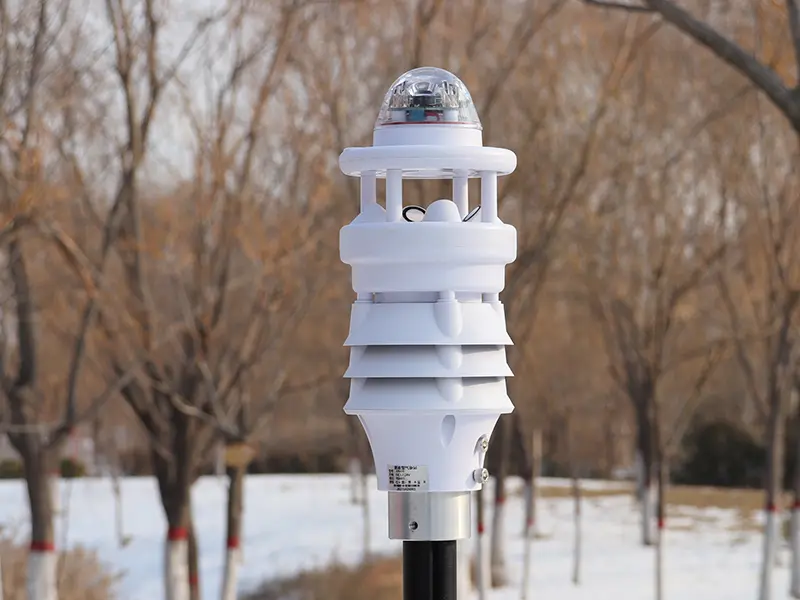

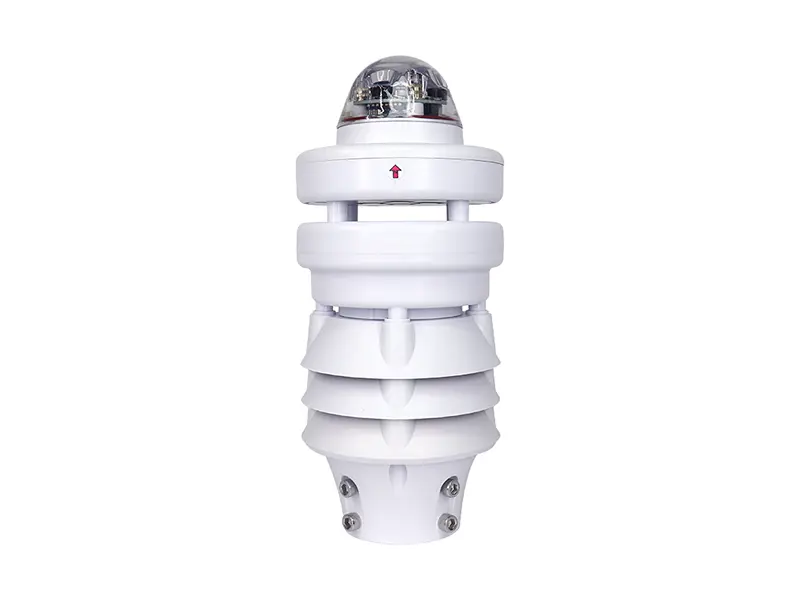

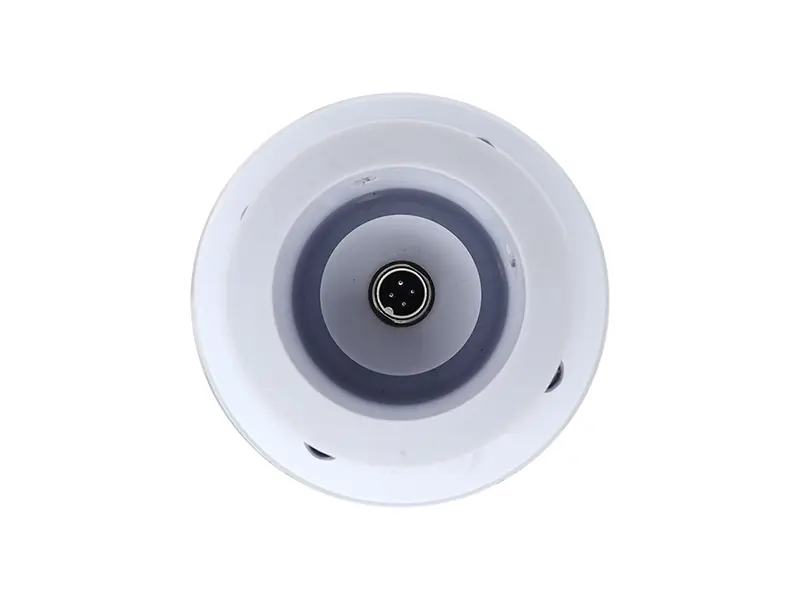

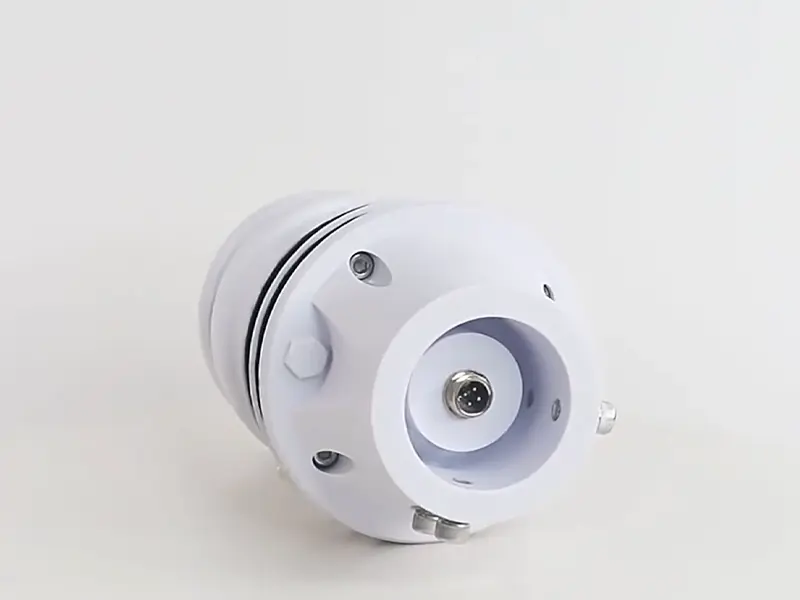

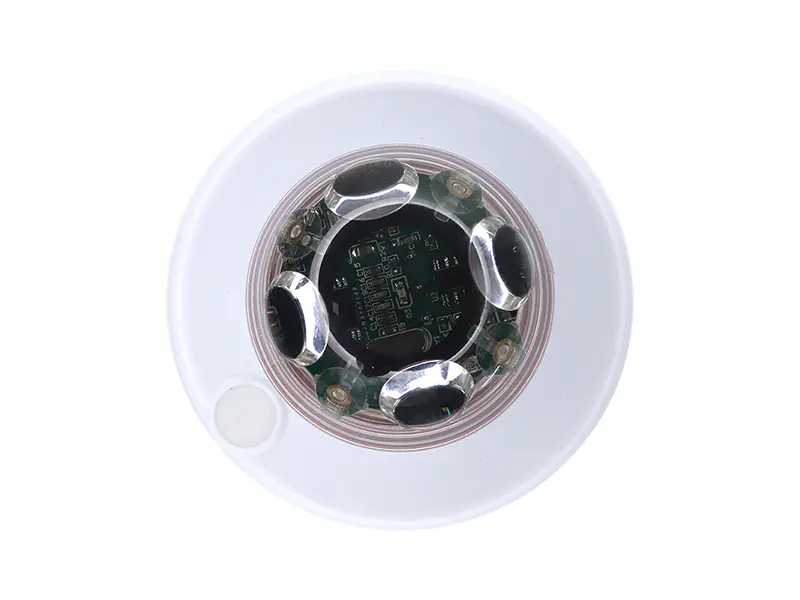

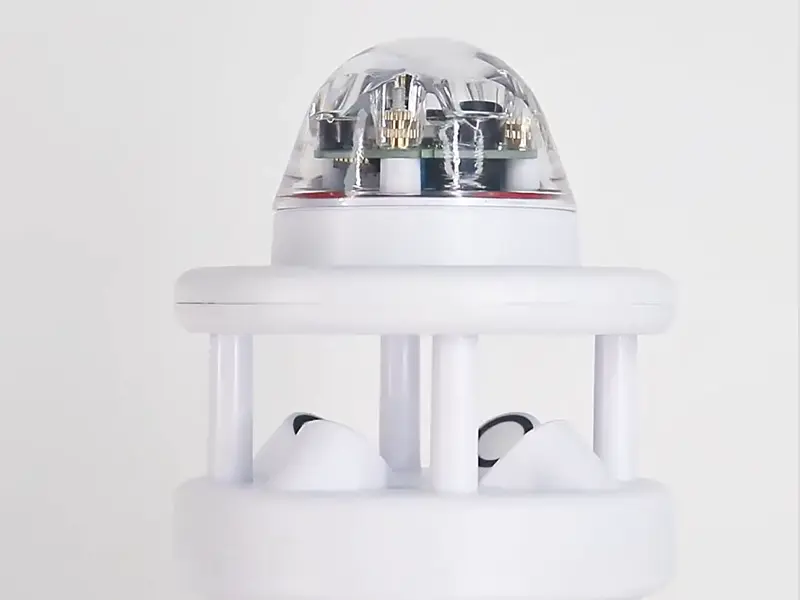

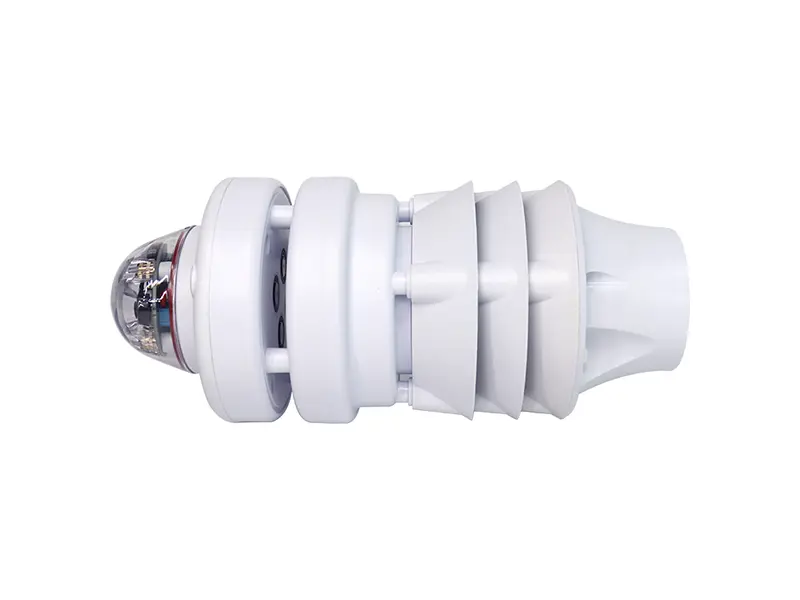

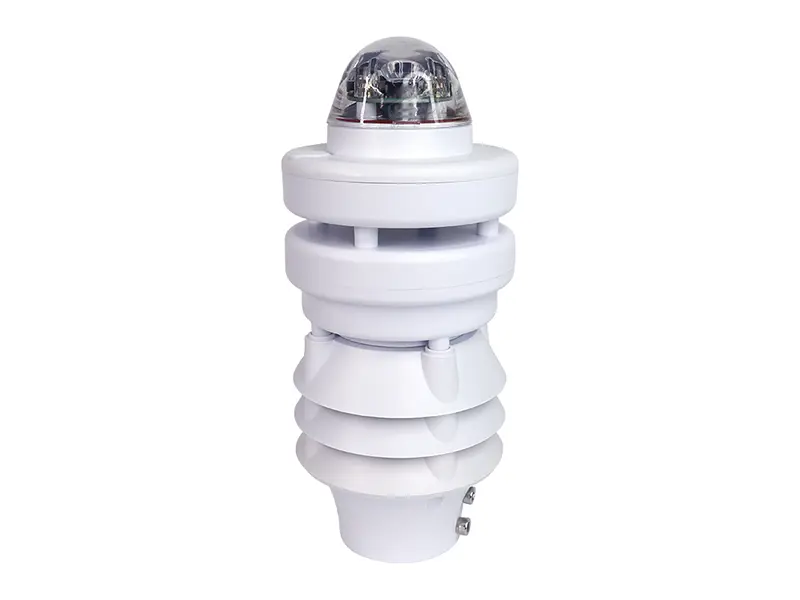

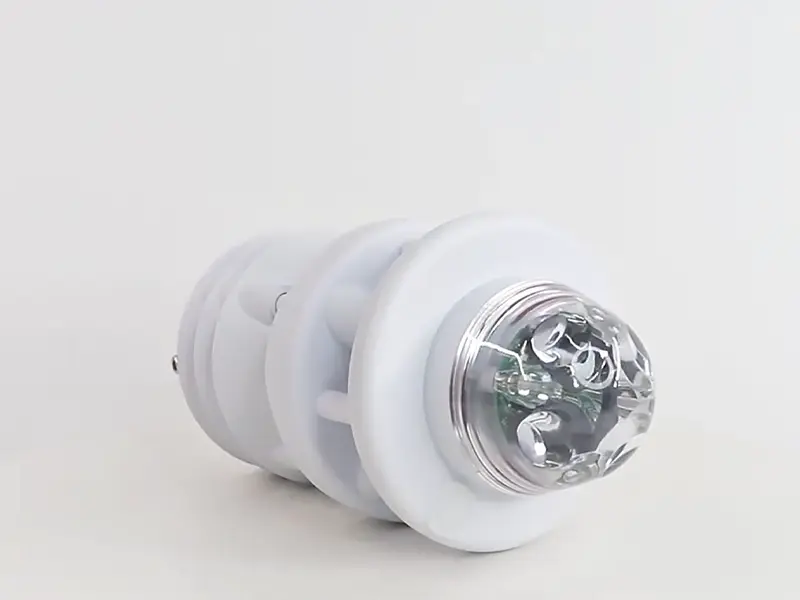

Интегрированная метеостанция XF700 была оптимизирована во всех деталях — от расположения датчиков и конструкции системы вентиляции до герметичного корпуса и крепежных элементов. На снимках, сделанных под разными углами, хорошо видны конструкция XF700, качество материалов и особенности монтажа.

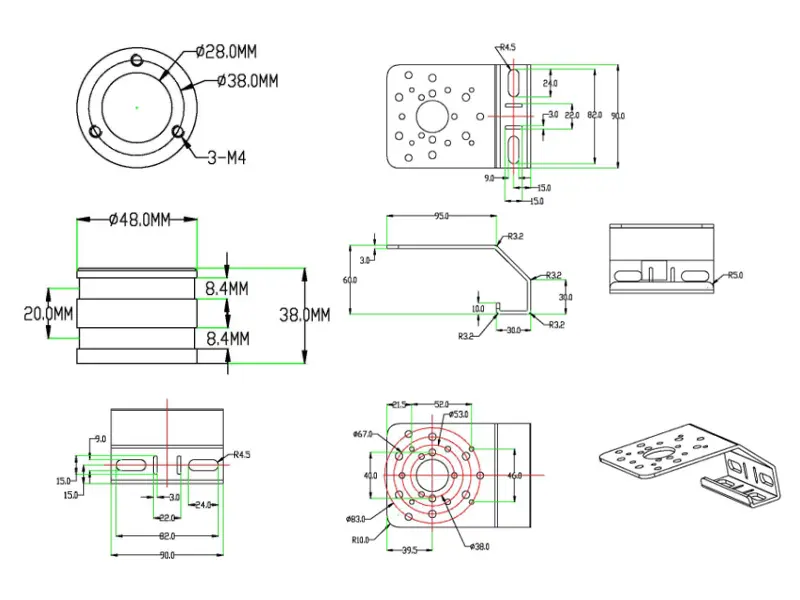

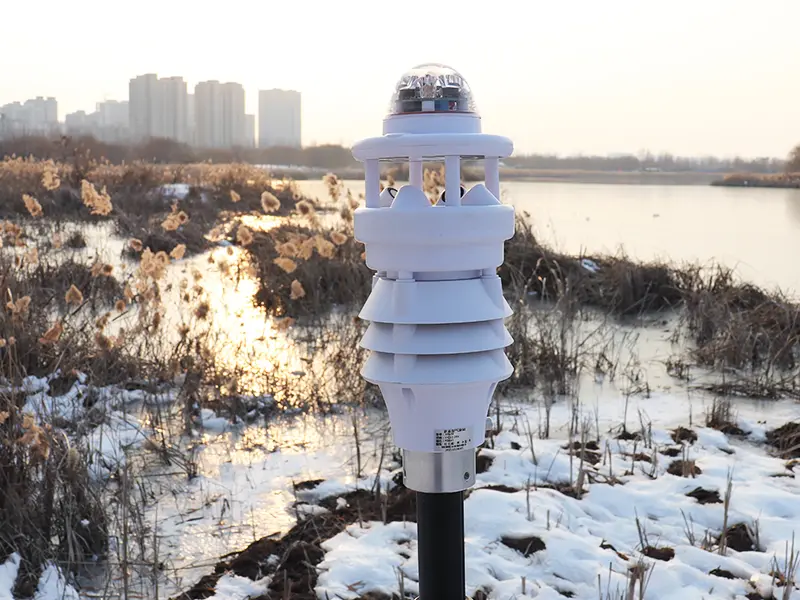

Способ установки
Технические характеристики
XF700 — лучшая универсальная метеостанция. Это компактное, высокоинтегрированное решение, объединяющее в одном прочном корпусе множество функций измерения параметров окружающей среды, включая измерение атмосферных параметров, ветра, осадков и освещенности. Устройство отличается широкой адаптивностью к условиям окружающей среды, гибкими возможностями цифровой связи и погодоустойчивым корпусом. Ниже приведены подробные технические характеристики универсальной метеостанции XF700:
Параметры
| Параметры | Диапазон измерений | Точность | Разрешение | Частота выборки |
| Температура окружающей среды | -40-85℃ | ±0.3℃@25℃ | 0.01℃ | 1HZ |
| Относительная влажность | 0-100%RH | ±3%RH(10%-80%RH, без конденсации) | 0.01%RH | 1HZ |
| Скорость ветра | 0-60 м/с | ±（0,3+0,03V）m/s；V≤30m/s±（0,3+0,05V）m/s; V≥30m/s (V обозначает стандартную скорость ветра в аэродинамической трубе) | 0,01 м/с | 4HZ |
| Направление ветра | 0-359.9° | ±3° (при скорости ветра ＜10 м/с) | 0.1° | 4HZ |
| Атмосферное давление | 500-1100hPa | ±0.5hPa（25℃，950-1100hPa） | 0,1hPa | 1HZ |
| Оптический дождь | 0-200 мм/ч | - | 0,2 мм | 1HZ |
| Освещенность | 0-100KLux | ±3% или 1%F.S | 10Lux | 1HZ |
| Рабочая температура | -40℃-80℃ | |||
| Выход | Стандартная модель с интерфейсом RS485, Modbus RTU; настраиваемый вариант SDI-12 (за дополнительную плату) | |||
| Максимальная выходная частота | Пассивный режим: 1/S Активный режим: 1/мин | |||
| Источник питания | DC9-24V | |||
| Уровень защиты | IP65 | |||
| Способ крепления | Стандартный продукт - втулка (опция: подходящие детали, оплачивается дополнительно, см. раздел "Аксессуары и детали"). | |||
| Фиксированная эстакада | Дополнительно: кронштейн 1,5 м или 1,8 м (оплачивается дополнительно) | |||

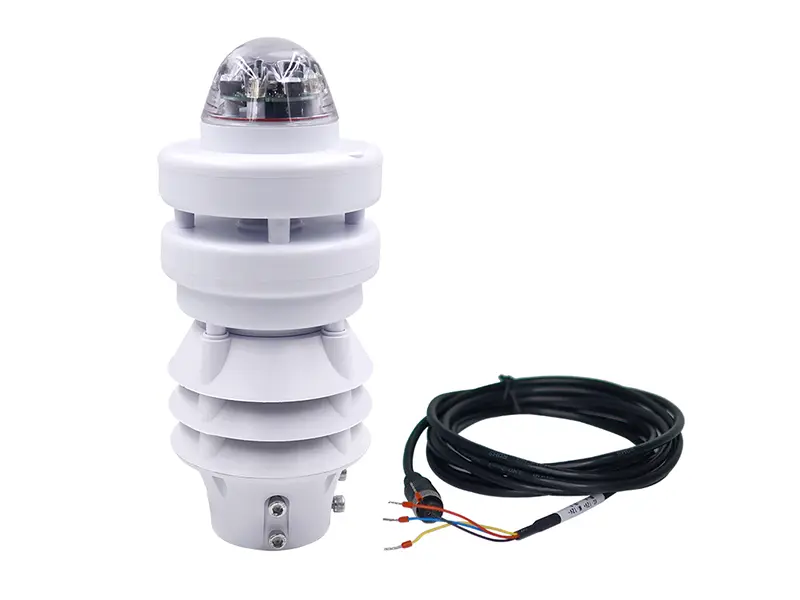

| Кабель | 3-метровая кабельная линия (опция: 10-метровая кабельная линия за дополнительную плату) | |||
| Примечания | 1. Этот датчик с интегрированными показателями температуры окружающей среды, относительной влажности и атмосферного давления устанавливается в трехслойный открытый радиационный щит. Щит радиации принимает PC+ волокно специальной пропорции configurataion, и интерьер распылен с теплоизоляционным слоем, чтобы минимизировать влияние солнечной радиации. 2. Дополнительное описание скорости ветра, направления ветра: Скорость и направление ветра измеряются с помощью ультразвуковых принцип, и данные о мгновенной скорости ветра, мгновенном направлении ветра, средней скорости ветра и среднем направлении ветра может быть частью выходных данных. Опциональный электронный компас используется для измерения кажущейся скорости и направления ветра, и Дополнительный GPS используется для расчета истинной скорости и направления ветра. 3. Оптический дождь: автоматически определяет дождь, падающий на его внешнюю поверхность, и рассчитывает количество осадков в соответствии с размер и количество капель дождя. По сравнению с традиционными физическими ведерными дождемерами, точность оптического дождемера составляет его недостаток. В большинстве случаев показания оптического дождемера будут близки к показаниям ковшового дождемера, но аномальные явления будет значительно отличаться (сильный дождь). Но это интегрированная конструкция, более подходящая для применения в местах, где опрокидывание Ведерные осадки трудно наносить, не дает покоя ситуация с установкой. А когда дождь небольшой и легкий, он более чувствительный. 4. Освещенность: Выберите высокую спецификацию 400-1100 нм диапазон длин волн оптические элементы с фильтром для достижения измерения. 5. XF_PcSoftV1.0: программное обеспечение для считывания данных с верхнего компьютера, Nong-IoT, разработанное для компактной метеостанции серии XF. | |||
Особенности универсальной метеостанции
Компактный дизайн
Компактная конструкция со встроенными датчиками, идеально подходящая для установки в условиях ограниченного пространства.
Универсальная конструкция
Цельная конструкция, объединяющая несколько метеорологических параметров в одном устройстве.
Высокая степень интеграции
Модульная конструкция без движущихся частей, обеспечивающая стабильную работу и минимальные затраты на техническое обслуживание.
Простая установка
Простота монтажа и подключения позволяет быстро ввести устройство в эксплуатацию в полевых условиях.
Корпус тепловой защиты
Специально обработанный экран снижает влияние солнечного излучения на результаты измерений.
Расширяемость и поддержка
Поддерживает расширение параметров, включает бесплатное тестовое программное обеспечение и поставляется с годовой гарантией.
Приложения для универсальной метеостанции
Интегрированная метеостанция XF700 специально разработана для различных сценариев мониторинга и обеспечивает гибкие возможности развертывания в широком спектре областей применения — от профессиональных метеорологических наблюдений до отраслевого мониторинга состояния окружающей среды. Она используется в метеорологии, сельском хозяйстве, транспортной отрасли, сетевом мониторинге состояния окружающей среды, фотоэлектрических системах, а также для метеорологического мониторинга опор линий электропередачи.
Метеорологический мониторинг
Обеспечивает непрерывную и достоверную подачу метеорологических данных для автоматических метеостанций и региональных систем прогнозирования погоды.
Мониторинг микроэкологии
Идеально подходит для локальных климатических наблюдений в городских районах, на территории университетских городков и в промышленных парках.
Мониторинг окружающей среды на основе сетки
Поддерживает плотное распределенное развертывание для сбора и анализа данных об окружающей среде по принципу «сети».
Сельскохозяйственная метеорология
Помогает отслеживать условия в поле и теплице для обеспечения точного земледелия и управления урожаем.
Метеорология дорожного движения
Предоставляет информацию о погодных условиях на дорогах, автомагистралях и в туннелях в режиме реального времени с целью повышения безопасности дорожного движения.
Мониторинг окружающей среды с помощью фотоэлектрических систем
Осуществляет мониторинг условий окружающей среды вблизи солнечных электростанций с целью оптимизации энергоэффективности и эксплуатации

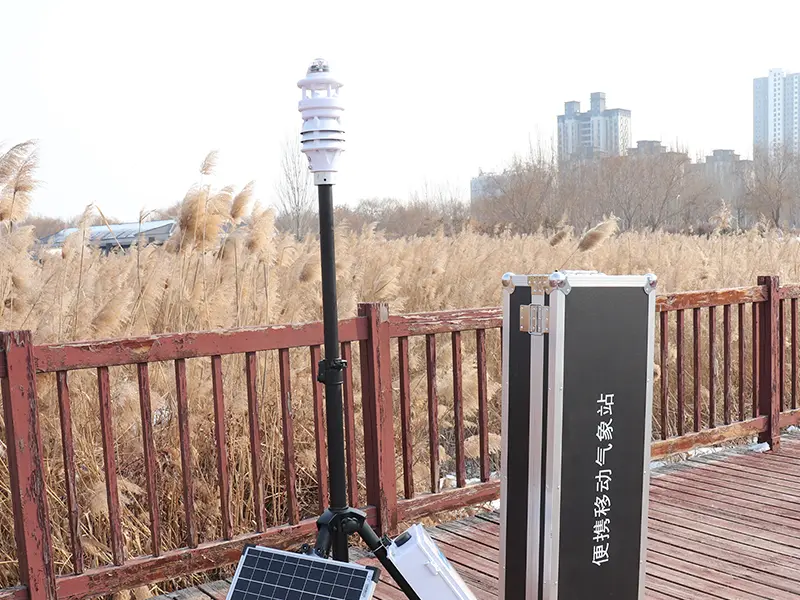

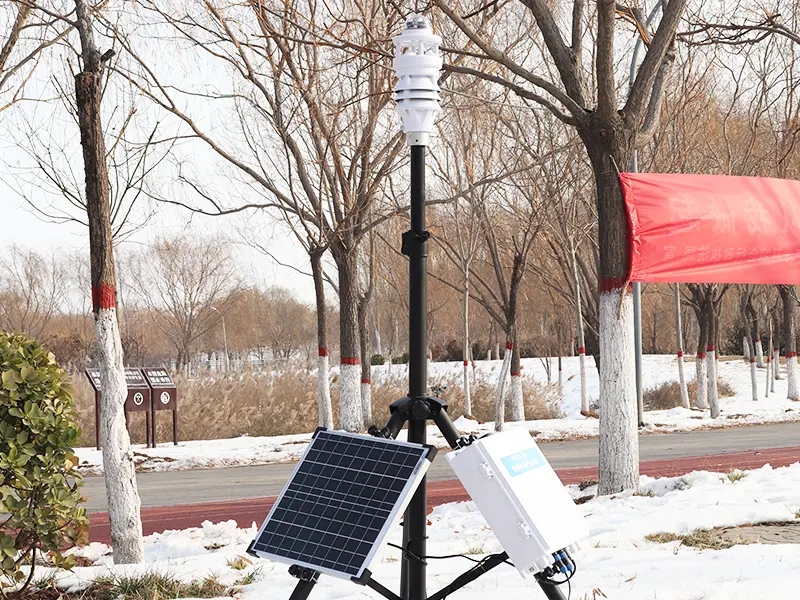

Случаи

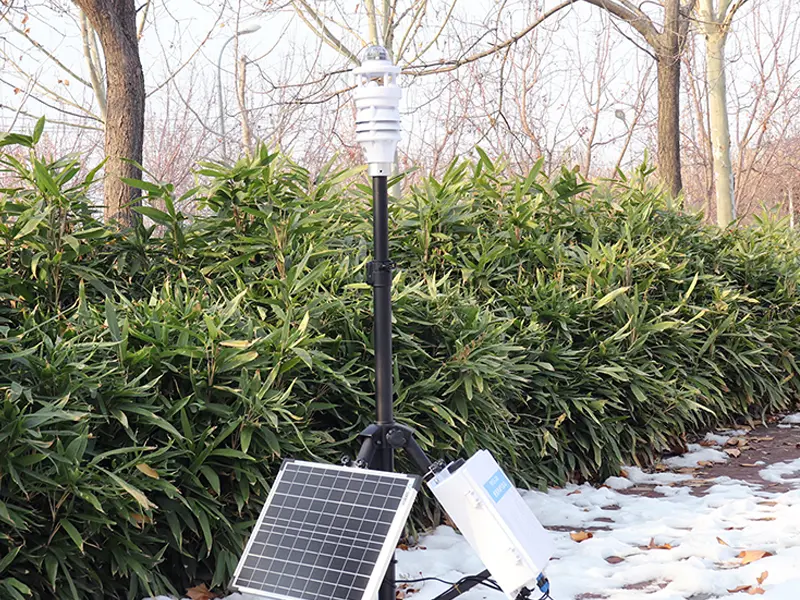

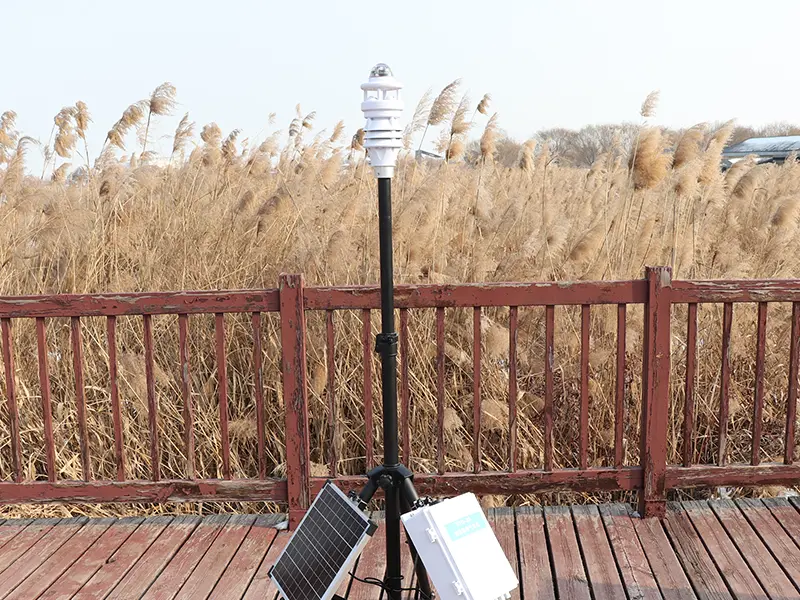

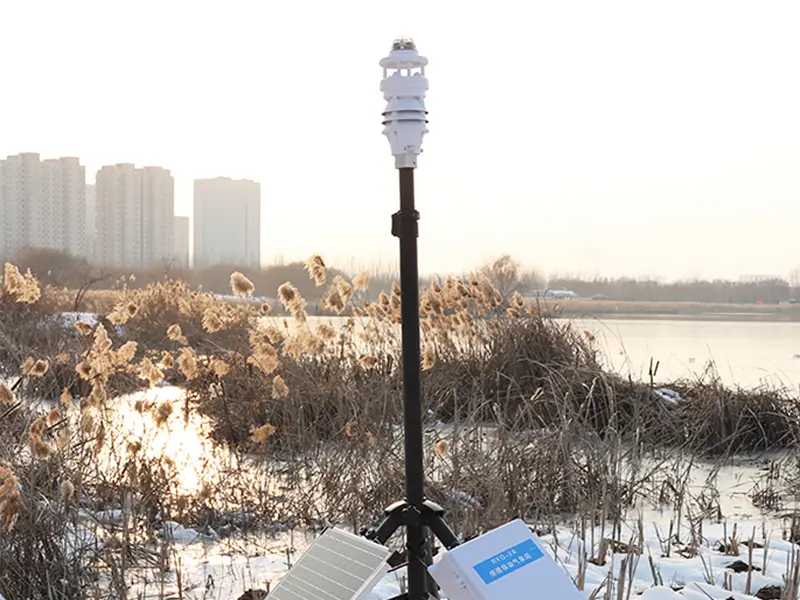

Ниже приведены отдельные примеры применения профессиональной универсальной метеостанции XF700, которые демонстрируют её стабильную работу и надёжную передачу данных в различных условиях и отраслях, а также показывают, как XF700 способствует реализации реальных проектов благодаря эффективным решениям для долгосрочного метеорологического мониторинга.
Индивидуальная универсальная метеостанция
Система XF700 разработана с учетом требований к универсальности, что позволяет пользователям адаптировать её к конкретным задачам мониторинга. Её модульная архитектура и открытые интерфейсы связи обеспечивают возможность интеграции дополнительных датчиков, настройку диапазонов измерения и поддержку различных протоколов связи, благодаря чему система подходит для широкого спектра задач — от точного земледелия до промышленного мониторинга состояния окружающей среды.
Параметры настройки
- Расширенное измерение параметров
Пользователи могут подключать дополнительные датчики, выходящие за рамки стандартных семи параметров, такие как датчики влажности почвы, уровня CO₂ или концентрации PM2,5, для удовлетворения специфических потребностей в области мониторинга. - Интерфейсы связи
Поддерживает дополнительные SDI-12 или другие цифровые интерфейсы в дополнение к стандартному интерфейсу RS485 Modbus RTU, что обеспечивает беспроблемную интеграцию с существующими системами сбора данных. - Диапазон измерения и настройка точности
Некоторые параметры, такие как скорость ветра или количество осадков, можно настроить на более широкие диапазоны или с более высокой точностью для специальных условий мониторинга. - Варианты источников питания
Для автономных или удаленных установок могут быть предоставлены индивидуальные диапазоны напряжения или решения на солнечных батареях. - Монтаж и модификации корпуса
Для эксплуатации в экстремальных погодных условиях или в соответствии с конкретными требованиями объекта предлагаются изготовленные на заказ монтажные кронштейны или усиленные корпуса. - Интеграция программного обеспечения и данных
Индивидуальная настройка с помощью программного обеспечения XF_PcSoft обеспечивает простоту калибровки, мониторинг в режиме реального времени и совместимость с платформами данных, используемыми конкретным пользователем.
Универсальная метеостанция Производитель и поставщик
Компания «Yantai Sensor» является профессиональным производителем и поставщиком универсальных метеостанций, опираясь на опытную собственную команду специалистов по исследованиям и разработкам, современные производственные мощности, а также комплексную систему испытаний и контроля качества. Благодаря лабораториям, сертифицированным CNAS, и передовому оборудованию для экологических испытаний наши универсальные метеостанции проходят комплексную проверку, включая испытания при высоких и низких температурах, проверку устойчивости к влажности, испытания в аэродинамической трубе, длительное нахождение на открытом воздухе и проверку стабильности работы, что гарантирует их надёжную работу в суровых условиях.
Мы владеем несколькими независимыми брендами и запатентованными технологиями, а вся наша продукция соответствует международным стандартам, таким как CE, ISO и RoHS. Благодаря автоматизированным производственным линиям и строгой системе управления качеством наши универсальные метеостанции широко используются в таких сферах, как метеорологический мониторинг, «умное» сельское хозяйство, мониторинг состояния окружающей среды, транспорт, возобновляемые источники энергии и энергетическая инфраструктура. Помимо стандартных моделей мы предлагаем гибкие услуги по индивидуальной настройке и системной интеграции для удовлетворения разнообразных требований проектов. Свяжитесь с нами Свяжитесь с нашей профессиональной командой, чтобы узнать больше о наших комплексных решениях в области метеостанций и возможностях долгосрочного сотрудничества.
