Proyecto de monitoreo de iones negativos del aire en zonas rurales y forestales de Sanmenxia, Henan

---

Proceso de Instalación en el Sitio

Estudio del Sitio e Instalación de Cimientos

Antes de la instalación, el equipo evaluó cada ubicación de monitoreo en cuanto a flujo de aire, vegetación circundante, fuentes cercanas de escape o polvo, acceso público y energía disponible. Los sensores se colocaron en áreas abiertas y ventiladas para reducir la interferencia de obstrucciones cercanas y fuentes de contaminación local. En los sitios públicos, la pantalla LED se montó a una altura adecuada para que los peatones pudieran leerla, mientras que se instalaron cercas de protección alrededor del equipo donde fue necesario para reducir el contacto accidental.

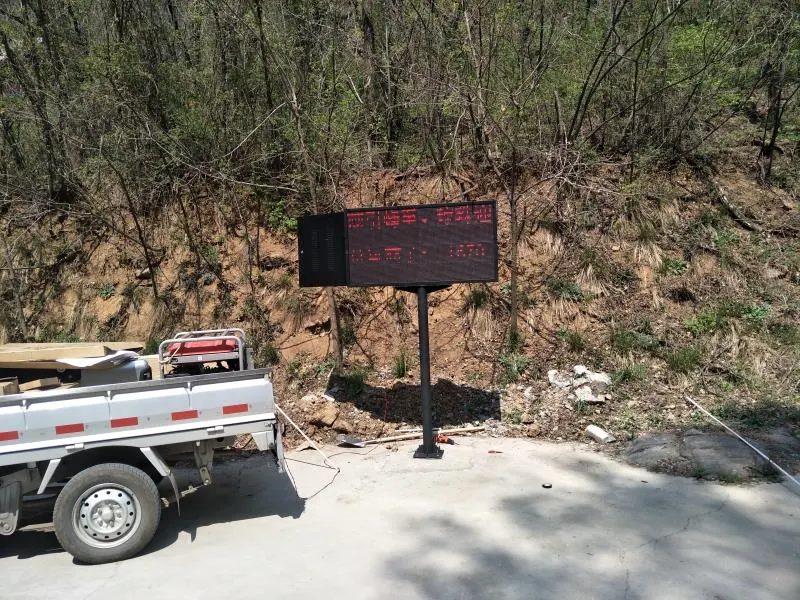

Los postes de monitoreo, los conjuntos de sensores, el equipo de adquisición de datos y las pantallas LED se instalaron de acuerdo con los requisitos de cada ubicación. En los sitios forestales remotos, los paneles solares y los sistemas de baterías de litio se instalaron sin necesidad de extender cables de energía de la red. Los cables de señal se tendieron con fundas protectoras donde fue necesario, y las conexiones exteriores se sellaron contra la humedad. La puesta a tierra y la protección contra rayos se incorporaron en la instalación exterior.

Puesta en marcha y entrega del sistema

Después de la instalación, el equipo verificó las conexiones de los sensores, el suministro de energía, la comunicación RS485 Modbus, la transmisión de datos 4G y el funcionamiento de la pantalla LED. La pantalla se configuró para alternar entre información pública y las lecturas de monitoreo actuales, con el intervalo de actualización de datos establecido para la aplicación. El equipo también verificó que cada punto de monitoreo estuviera registrado en la plataforma en la nube y que las lecturas actuales y los registros históricos pudieran accederse de forma remota.

Equipo Utilizado

El sistema de monitoreo se basa en el Sistema de Monitoreo de Estaciones Meteorológicas de Yantai Sensor, configurado para el monitoreo de iones negativos del aire y meteorológico en sitios de aldeas y forestales. El sistema combina detección, adquisición de datos, transmisión inalámbrica y visualización local, con alimentación de la red o solar seleccionada según las condiciones del sitio.

• Sistema de Monitoreo de Estaciones Meteorológicas (Producto Principal): Integra sensores ambientales configurables, registro de datos, comunicación inalámbrica y monitoreo en la nube. La medición de iones negativos del aire y una pantalla LED exterior pueden incluirse según los requisitos del proyecto.
• Sensor de temperatura y humedad del aire: Mide la temperatura ambiente y la humedad relativa para el monitoreo ambiental local.
• Sensor Ultrasónico de Velocidad y Dirección del Viento XF200A: Mide la velocidad y dirección del viento utilizando tecnología ultrasónica sin componentes mecánicos giratorios. Los parámetros instalados deben coincidir con la configuración del proyecto.
• Módulo de Monitoreo de Iones Negativos del Aire: Mide la concentración de iones negativos del aire, el parámetro ambiental principal en este proyecto. La función de monitoreo debe configurarse dentro del sistema principal de acuerdo con la especificación del equipo suministrado.
• Módulo de Adquisición de Datos y Comunicación 4G: Recopila las lecturas de los sensores mediante RS485 Modbus y transmite los datos a la plataforma en la nube para visualización remota y registros históricos.

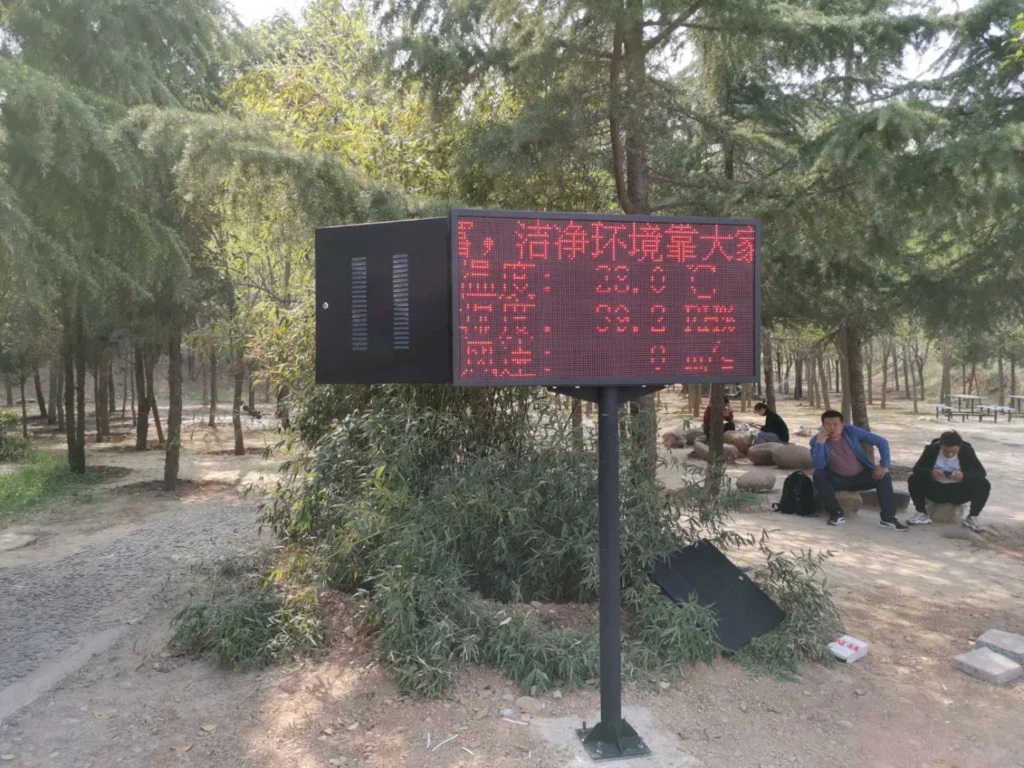

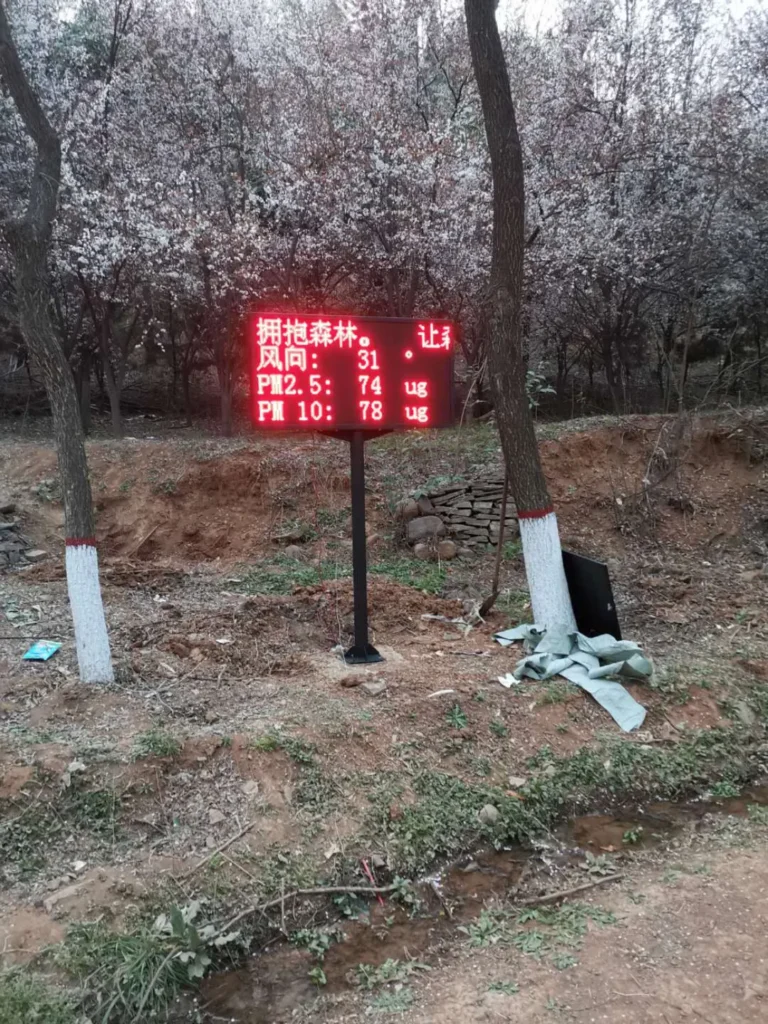

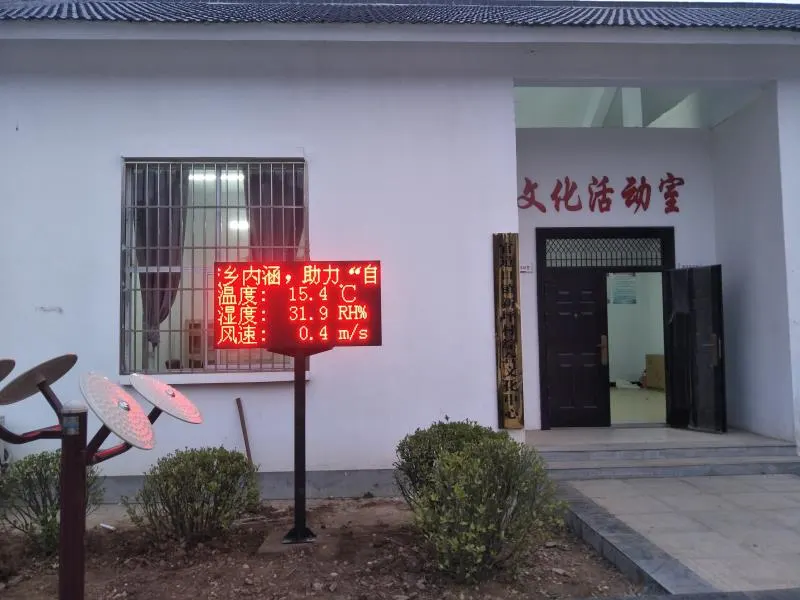

• Pantalla LED exterior: Utiliza una pantalla LED roja de alto brillo para mostrar lecturas de monitoreo seleccionadas e información pública desplazable.

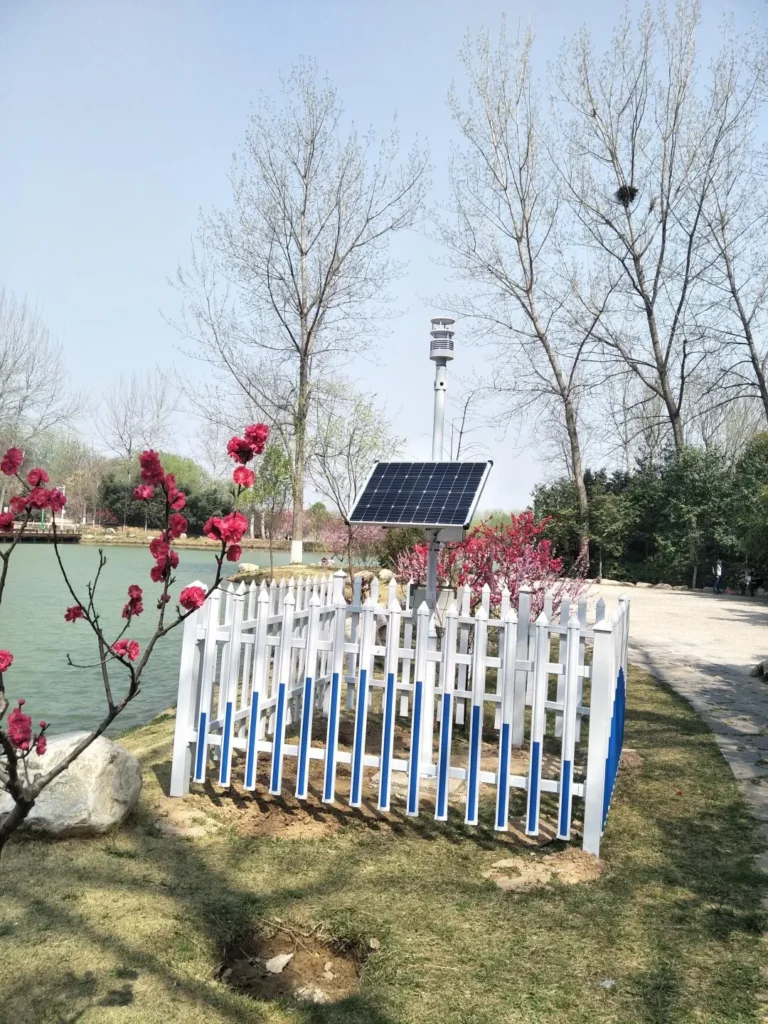

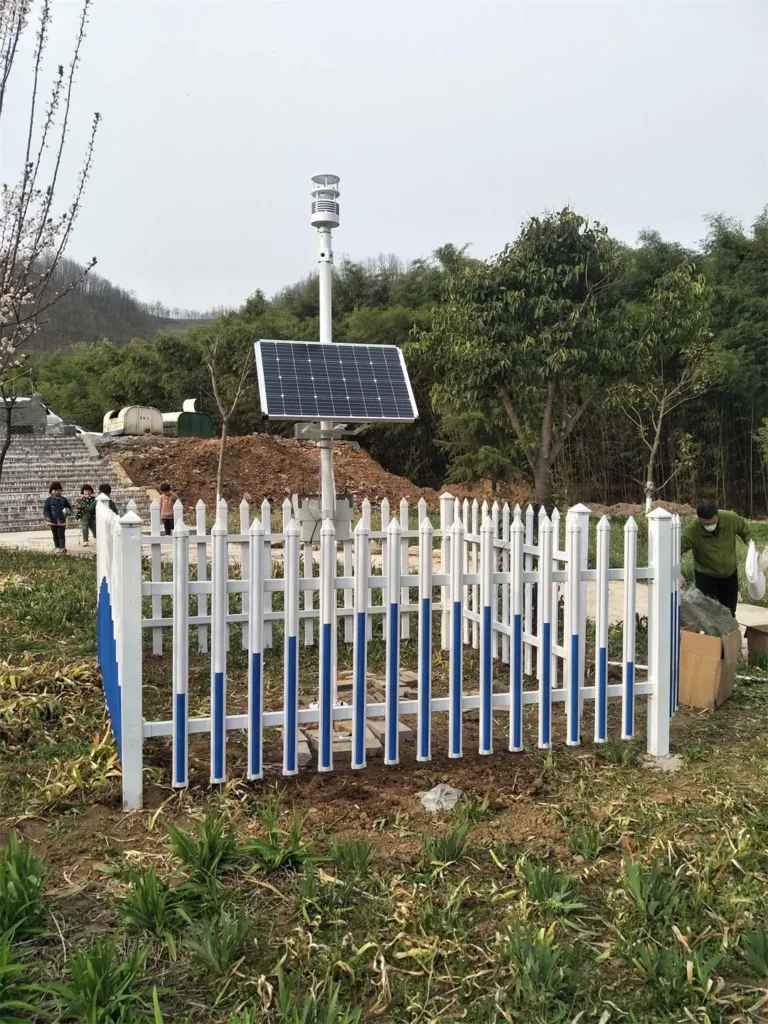

• Sistema de energía solar: Combina un panel fotovoltaico, un controlador de carga y una batería de litio para suministrar energía a las estaciones de monitoreo en sitios forestales remotos sin acceso a la red.
• Componentes de Montaje y Protección Exterior: Incluyen postes de monitoreo, cercas de protección, cables de señal blindados, cajas de conexión impermeables y componentes de puesta a tierra y protección contra rayos según lo requiera el sitio.

Sitio del Proyecto:

Aspectos Destacados del Proyecto

• Monitoreo Multi-Sitio: Cubre espacios públicos de aldeas, parques forestales y ubicaciones boscosas remotas.
• Suministro de Energía Flexible: Utiliza energía de la red en sitios conectados a la red y energía solar con almacenamiento en baterías de litio en sitios remotos.
• Mediciones Integradas: Combina el monitoreo de concentración de iones negativos del aire, temperatura del aire, humedad relativa y velocidad del viento.
• Visualización Local y Acceso Remoto: Las pantallas LED muestran lecturas seleccionadas, mientras que la comunicación 4G transmite datos a la plataforma en la nube.
• Protección Exterior: Los postes de montaje, cercas de protección, conexiones de cables selladas y protección contra rayos se configuran según las condiciones del sitio.

Resultados del proyecto

Las estaciones de monitoreo proporcionan datos de iones negativos del aire y meteorológicos en los sitios de aldeas y forestales seleccionados. Las lecturas se muestran localmente en pantallas LED exteriores y se transmiten a la plataforma en la nube para visualización remota y acceso a datos históricos.

El sistema se adapta tanto a ubicaciones conectadas a la red como fuera de la red. La inspección rutinaria de sensores, conexiones de cables, sistemas de energía y enlaces de comunicación sigue siendo necesaria para mantener la continuidad de los datos.

Comentarios de los clientes

“El sistema funciona de forma fiable en nuestras ubicaciones forestales. La energía solar elimina la necesidad de cables eléctricos y la pantalla LED facilita la lectura de los datos. Es útil tanto para la elaboración de informes ambientales como para la exhibición pública, y el soporte técnico ha sido sencillo.”

---
